Разборка ноутбука Samsung
Иногда возникает потребность получить доступ ко всем составляющим ноутбука. Для этого его необходимо разобрать. Такие манипуляции вызывают много вопросов у начинающих пользователей и кажутся им достаточно трудными. Однако это совсем не так. Если следовать инструкциям, выполнять действия внимательно и осторожно, процесс пройдет успешно без каких-то проблем. В этой статье мы пошагово рассмотрим разборку мобильного ПК марки Samsung.
Разбираем ноутбук Samsung
Сразу стоит указать, что каждая модель немного отличается по расположению комплектующих и креплений, поэтому мы лишь расскажем об общих принципах разборки лэптопа. Вы же, следуя предоставленному руководству, сможете произвести то же самое на своем оборудовании, но с учетом его конструкции.
Шаг 1: Подготовка
В первую очередь займитесь подготовкой необходимых инструментов и освободите рабочее пространство, чтобы все было под рукой и ничего не мешало во время разборки. Рекомендуем обратить внимание на следующее:
- Обеспечьте хорошее освещение и просторное место, чтобы можно было комфортно работать.
- Ознакомьтесь с размерами винтов, вкрученных в корпус лэптопа, и подберите к ним подходящую отвертку.
- Иногда используются винты разных размеров и вкручиваются они в определенные места. Задействуйте ярлыки или другие методы, чтобы запомнить место, где было установлено крепление.
- Заранее купите термопасту, найдите кисточку и салфетки, если ноутбук разбирается с целью дальнейшей чистки от пыли и различных загрязнений.
Шаг 2: Отключение питания
Теперь переходим к самому процессу разборки. Перед тем, как откручивать крепления и снимать компоненты, необходимо отключить элементы питания и выключить ноутбук. После этого снимите батарею. Для этого разведите в стороны специальные защелки и выньте аккумулятор.
Шаг 3: Снятие задних панелей
В большинстве моделей лэптопов Samsung получить доступ к оперативной памяти или жесткому диску можно, не разбирая полностью устройство. Они находятся под одной или несколькими крышками и разобрать это не составит большого труда:
- Найдите винт, держащий заднюю панель, и открутите его. Если панелей несколько, повторите это действие для всех них.
Шаг 4: Снятие основной задней крышки
Получить доступ к остальным комплектующим и системной плате можно только после того, как будет снята задняя панель. Разбирается она следующим образом:
- Открутите видимые винты корпуса. Внимательно осмотрите весь периметр, чтобы ничего не пропустить, иначе крышка может сломаться при попытке снятия.
Шаг 5: Отсоединение клавиатуры
В лэптопах от Samsung снять клавиатуру следует только в том случае, если будет отсоединяться материнская плата, поскольку эти два компонента соединены между собой с помощью шлейфа. Происходит это так:
- После откручивания винтов и снятия задней панели откройте лэптоп и поверните его клавиатурой к себе.
- Найдите защелки вверху панели клавиатуры и подденьте их ножом, кредитной картой или отверткой.
- Потяните пластину на себя, но делайте это аккуратно, чтобы не оторвать шлейф.
Теперь вы можете произвести чистку, заменить термопасту или определенные комплектующие. После этого останется только собрать устройство. Выполните действия в обратном порядке. Благодаря сортировке винтов никаких проблем с их расположением возникнуть не должно.
Выше мы предоставили пошаговое руководство по разборке ноутбуков компании Samsung. При выполнении этого процесса важно учитывать конструкционные особенности своего устройства, расположение составных частей и креплений, тогда у вас удастся без проблем снять все панель и получить доступ к комплектующим.
Мы рады, что смогли помочь Вам в решении проблемы.
Помимо этой статьи, на сайте еще 12569 инструкций.
Добавьте сайт Lumpics.ru в закладки (CTRL+D) и мы точно еще пригодимся вам.
Отблагодарите автора, поделитесь статьей в социальных сетях.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Как разобрать Samsung S5610?
Для того чтобы разобрать вам понадобится маленькая крестовая отвертка и пластиковая карта любого банка, сняв заднюю крышку вы уведите винты которые необходимо открутить после чего вам необходимо аккуратно поддеть среднюю часть телефона и просунуть туда пластиковую карту или же еще что нибудь тонкое только не металлическое ( дабы не повредить ваш агрегат) затем будет несколько щелчков — аккуратно отделите среднюю часть от основной , отсоедините шлейфа , обычно все шлейфа на защелках которые поднимаются вверх — все ваш телефон успешно разобран.
Как разобрать телефон Samsung C3050 для замены дисплея или корпуса
Разбираем телефон Samsung C3050 для замены дисплея или корпуса.
Предупреждение
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты

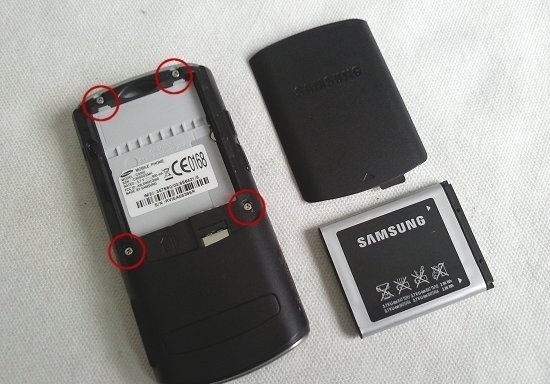

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем нужно выкрутить 4 шурупа, обведенных кружками на картинке:
Снимите аккумуляторный отсек телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и аккумуляторным отсеком и проведите им по периметру отсека, чтобы разъединить защелки, которые держат его на месте.

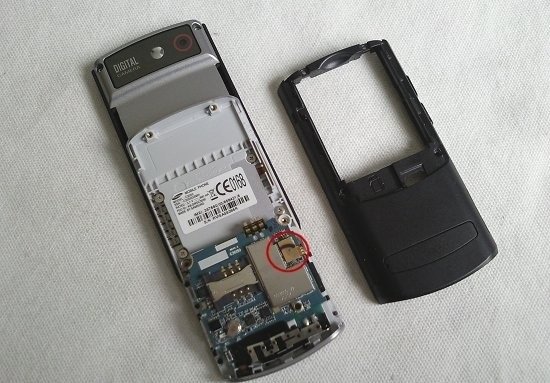

Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Теперь нужно отсоединить два шлейф, обведенный кружком. Просто потяните его вверх и вытащите из разъема.

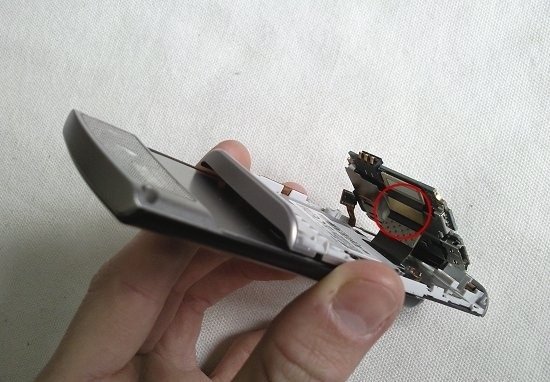

Отогните системную плату. Она еще держится на шлейфе, отмеченном кружком на картинке ниже. Просто потяните шлейф вверх и вытащите из разъема.

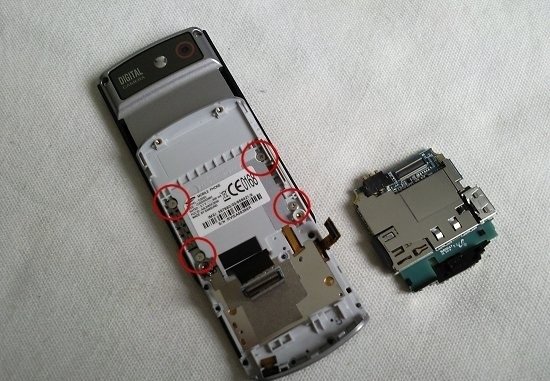

Телефон со снятой системной платой должен выглядеть так, как на картинке ниже. Затем выкрутите 4 шурупа, обведенных кружками. Тогда можно будет снять деталь, которая ими крепилась.

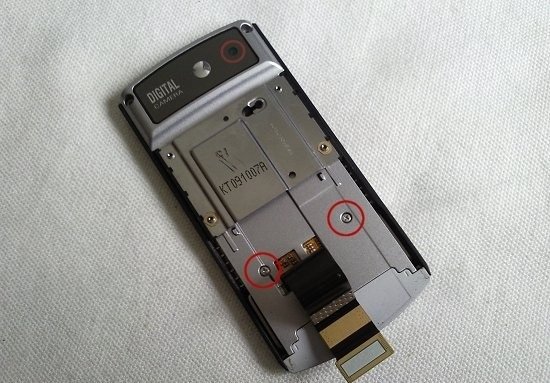

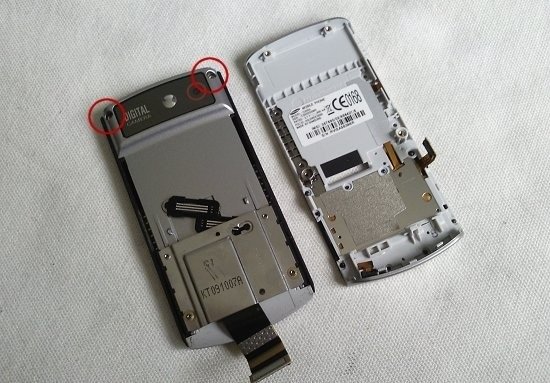

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Далее нужно выкрутить два шурупа, обведенных кружками.
Сдвиньте слайдер вверх и выкрутите два шурупа, которые вы увидите:

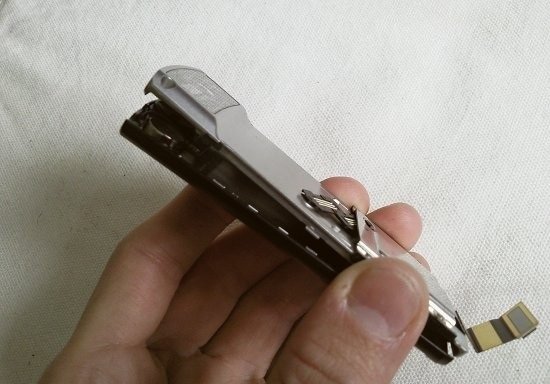

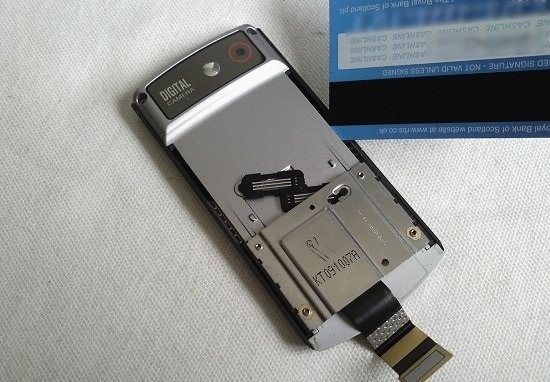

Теперь подденьте металлическую пластину инструментом для разбора корпусов или кредиткой, как показано на картинке ниже. Проделайте то же самое с другой стороны телефона. После этого деталь должна открепиться.

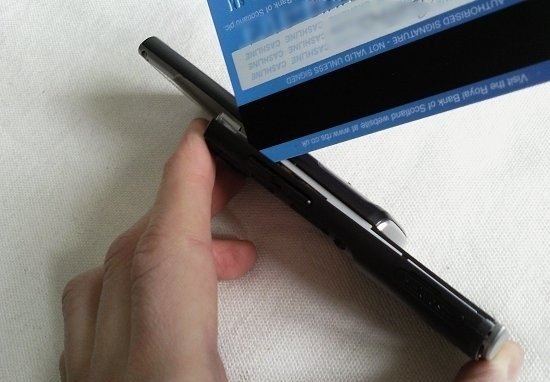

Теперь нужно снять переднюю часть корпуса. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между частями корпуса в верхней части телефона и проведите им по периметру корпуса, чтобы разъединить защелки, которые держат части корпуса вместе.

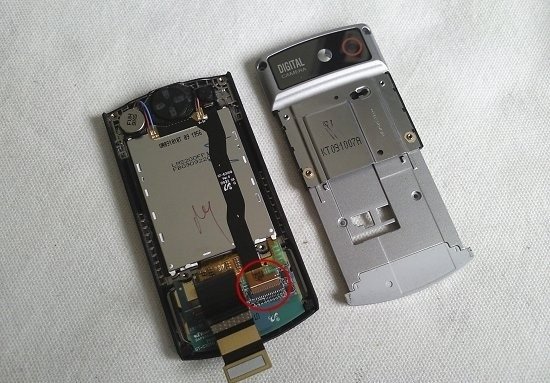

Теперь ваш телефон должен выглядеть так, как на картинке ниже. Кружком обозначен гибкий шлейф. Его разъем несколько отличается от предыдущих. Чтобы отсоединить шлейф, сначала поднимите коричневый фиксатор и потяните шлейф. Он просто выскользнет из разъема.

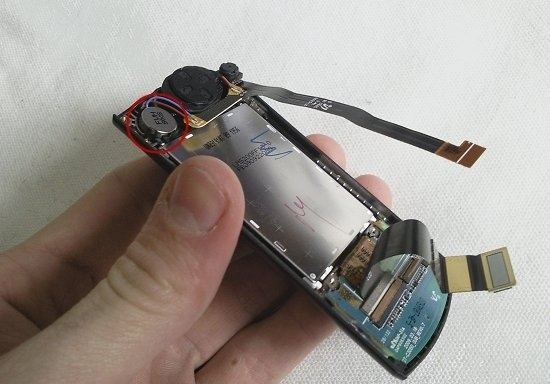

На следующей картинке изображен шлейф, отсоединенный с одного конца. Другой конец соединен с камерой, динамиком и звонком и закреплен двусторонним скотчем. Просто потяните и отклейте от телефона эти детали.

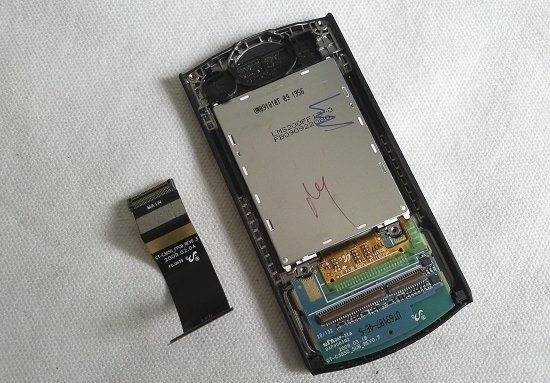

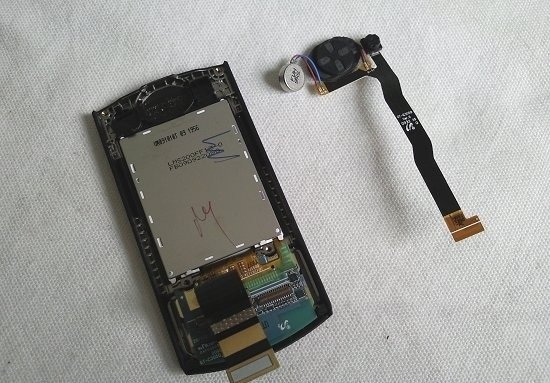

Телефон с отсоединенным шлейфом должен выглядеть так, как на картинке ниже. Теперь отсоедините другой шлейф тем же способом, что и предыдущий.
Теперь ваш телефон должен выглядеть так, как на картинке ниже. Осторожно подденьте дисплей по краям инструментом для разбора корпусов или кредиткой. Он непрочно держится на двустороннем скотче.

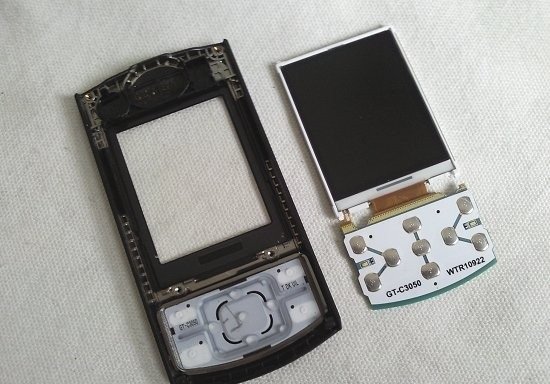

Итак, вы сняли ЖК-дисплей телефона:
Сборку производить в обратном порядке.
Рекомендую еще интересное:
Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂
Разбор Samsung C3050
Все необходимые запчасти для ремонта Samsung C3050, а также инструменты для разбора телефонов Вы можете приобрести у нас в магазине.
Снимите заднюю крышку, аккумулятор, сим-карту и карту памяти. 4 винта, обведённых ниже, необходимо открутить.
Проведите пластиковой картой по периметру задней панели, чтобы отделить её от остальной части телефона.
Шлейф, обведённый ниже, необходимо отсоединить.
Поднимите плату от телефона. Она всё ещё соединена шлейфом, обведённым ниже. Отсоедините его.
Затем открутите 4 обведённых винта. Теперь Вы можете отделить эту часть от остальной части телефона.
Теперь открутите 2 обведённых винта.
Сдвиньте слайдер вверх и открутите 2 винта, которые Вы видите.
Затем проведите пластиковой картой под металлической частью в месте, указанном ниже. Сделайте то же самое с другой стороны. Теперь Вы можете отделить эту часть.
Теперь, начиная с верхней части телефона, проведите пластиковой картой по периметру передней панели, чтобы разделить телефон на 2 части.
Ниже обведён коннектор. Отсоедините его.
На другом конце шлейфа находятся камера и динамики, которые держатся при помощи двусторонней ленты. Отделите их от телефона.
Теперь отсоедините другой шлейф, который Вы видите.
Аккуратно поднимите дисплей по периметру. Он держится при помощи двусторонней ленты.
Теперь дисплей удалён.
