Как поменять предохранительный блок на ваз 21114

Предохранители на ВАЗ 2111

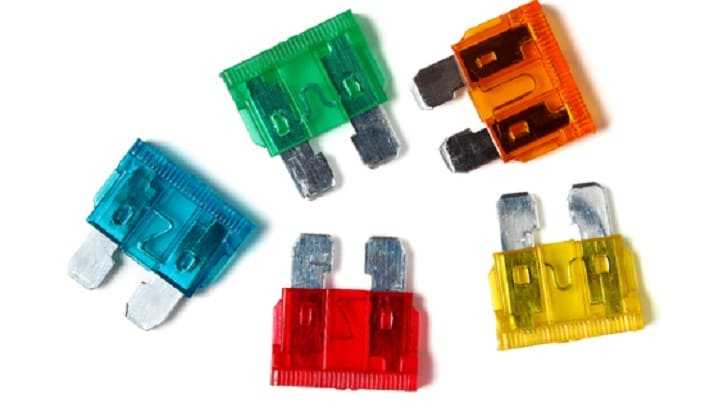

Предохранители, используемые в электрической цепи автомобиля ВАЗ 2111, относятся к типу плавких. Для каждого предохранителя предусмотрено свое предельное значение силы тока, которое допустимо для того или иного оборудования.

Задача предохранителя — защитить электроприборы в автомобиле от выхода из строя из-за скачков напряжения и неисправности электропроводки. Расположены предохранители ВАЗ 2111 в одном монтажном блоке, для удобства их поиска и замены. В момент скачка номинального значения тока, плавкий элемент, по которому поступает ток, разрушается, в результате чего размыкается электрическая цепь. Ток перестает поступать к потребителю (лампе или насосу), что исключает выход прибора из строя.

Каждый предохранитель, располагаясь на определенном участке электрической цепи, отвечает за тот или иной прибор, или их группу. Наличие небольших, но важных «защитников» исключает возможность возгорания проводки в результате замыкания. Следует отметить, что выгорание одного предохранителя никак не сказывается на работе остальной системы и, в общем, на работоспособности автомобиля. Однако это важный сигнал для того, чтобы вовремя отыскать источник нестабильной подачи электричества.

Причины выгорания предохранителей

Выгорание предохранителей происходит в результате неисправности в электропроводке. Если какой-то участок многочисленных проводов, скрытых от глаз, оголился, при контакте с ним происходит короткое замыкание. Если бы в системе не были предусмотрены предохранители, то при каждом таком повреждении выходили бы из строя приборы, запитанные от неисправного участка цепи. Самое опасное последствие короткого замыкания – возгорание, которое тоже исключается, благодаря предохранителям. Другой причиной может служить выход из строя реле заряда аккумулятора. Генератор, подавая ток на аккумулятор, заряжает его. В момент, когда батарея полностью заряжена, срабатывает реле, отключающее подачу электричества на зарядку аккумулятора. Если это реле неисправно, аккумулятор выходит из строя, нарушается подача тока по всей системе, в результате чего происходят скачки напряжения, превышающие значения, допустимые для нормальной работы всех приборов автомобиля. В этой ситуации предохранители также спасают автовладельцев от выгорания контактов.

Как заменить выгоревший предохранитель

Если обнаружен разрыв цепи электроснабжения приборов в автомобиле, нужно проверить предохранитель, а при его выгорании — заменить. Требуется открыть монтажный блок предохранителей, расположенный слева от руля. Для этого нажать на кнопку фиксации крышки, после чего опустить ее вниз. Теперь визуально можно отыскать нужный предохранитель и заменить его. На схеме (Схема 1) изображено расположение всех предохранителей. В таблице (Таблица 1) приведен перечень буквенной маркировки предохранителей и обозначение участка цепи, за который они отвечают.

Схемы и таблица с обозначениями для ВАЗ 2111

Обозначения, буквенной маркировкой	Номинально допустимая сила тока, ампер	Участок цепи, содержащей предохранитель (потребители участка цепи)
F1	5	Подача электричества на освещение номеров, внутри багажника, информационного табло водителя; габариты слева
F2	7.5	Ближний свет слева
F3	10	Дальний свет слева
F4	10	Противотуманная фара справа
F5	30	Подача электричества на стеклоподъемники
F6	15	Отвечает за прикуриватель
F7	20	Электроснабжение вентилятора системы охлаждения, а также звукового сигнала
F8	20	Питание на обогрев заднего стекла
F9	20	Исправность дворников и омывателя
F10	20	Резерв
F11	5	Электроснабжение правых габаритов
F12	7.5	Работоспособность правого ближнего света
F13	10	Работоспособность правого дальнего света
F14	10	Противотуманная фара слева
F15	20	Подогрев сидений, блокирование замка багажника
F16	10	Аварийная сигнализация, сигналы поворотов
F17	7.5	Работоспособность фонарей стоп сигнала, внутри автомобиля, подсветка щели для ключа
F18	25	Элемент системы отопления и вентиляции, а также освещения бардачка
F19	10	Свет движения задним ходом, блокировка центрального замка, щиток приборов.
F20	7.5	Задние противотуманные фонари

Дополнительный набор предохранителей можно найти, разобрав панель, находящуюся справа от приборной панели, в ногах у пассажира. Здесь еще три предохранителя и три блока реле. Первый предохранитель контролирует подачу допустимого тока на топливный насос (номер 1 на Схеме 2), второй гарантирует безопасность работы датчиков расчета скорости движения автомобиля, и расхода воздуха (номер 2). Третий предохранитель контролирует ток, подаваемый на стартер и модуль зажигания. К1 – контроллер отвечает за вентилятор охлаждения инжекторного двигателя (8 клапанов); К2 – замыкание цепи электроснабжения бензонасоса; К3 работает в паре с третьим предохранителем.

Как обезопасить себя от серьезных неисправностей

Правилами дорожного движения предусмотрен перечень поломок, с которыми эксплуатировать автомобиль запрещено. К ним относятся и неработающие дворники, и не горящий свет фар, и отсутствие сигналов поворота. Поездка на автомобиле с перечисленными поломками опасна. Автомобиль, неспособный сообщить остальным участникам движения о намерении повернуть, своим внезапным маневром способен спровоцировать серьезную аварию. Без работающих дворников невозможно обеспечить максимальную видимость дороги, что тоже приведет к ДТП, цена которого зачастую слишком высока. Наличие в автомобиле комплекта сменных предохранителей поможет моментально устранить неисправность и позволит эксплуатировать автомобиль, не неся угрозу для всех участников дорожного движения.

Важно помнить, что заменить выгоревший предохранитель на новый можно только соблюдая указанную величину ампер. Именно данный показатель отвечает за величину силы тока, допустимую для конкретного участка цепи. Устанавливать вместо плавких предохранителей электронные или электромеханические также недопустимо.

Замена предохранителей ваз 21114 своими руками

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

Предохранители монтажного короба салона Лада Приора

Владельцам автомобиля Лада Приора необходимо знать, где находятся предохранители. Это поможет им в поиске неисправностей электрических цепей. Преимущественное большинство предохранителей Приоры встроены в монтажный блок, установленный в автомобильном салоне. Чтобы добраться до места установки элементов, защищающих автомобильные цепи, достаточно открыть защитную крышку блока, установленного с левой стороны (по ходу движения автомобиля), в панели приборов внизу.

В данной нише авто Лада Приора размещается блок предохранителей и реле, отвечающих за светотехнические приборы, вспомогательные системы силового агрегата, а также системы безопасности и комфорта. Данное расположение предохранителей уже стало традиционным и апробировано АвтоВАЗом не только на ВАЗ 2170 Приора, но и на множестве автомобилей более чем за полувековую историю.

Открыв крышку блока предохранителей автомобиля Лада Приора, получают доступ к элементам защиты следующих устройств (сохранена оригинальная нумерация предохраняющих элементов F1-F32):

1. Вентилятор радиатора силового агрегата.
2. Обогревающий элемент на заднем стекле.
3. Дальний свет правого борта.
4. Дальний свет левого борта.
5. Автомобильный сигнал звуковой.
6. Ближний свет левого борта.
7. Ближний свет правого борта.
8. Сигнализатор аварийных огней.
9. Электродвигатель внутрисалонного обогревателя.
10. Приборная доска, внутренняя подсветка салона, огни стоп-сигналов.
11. Очистители лобового стекла.
12. Клемма №15 приборной доски.
13. Прикуриватель.
14. Огни габаритов (левого борта).
15. Огни габаритов (правая сторона).
16. Контроль антиблокировочной системы (клемма №15).
17. Огни противотуманные (левая сторона).
18. Огни противотуманные (правая сторона).
19. Система подогрева сидений.
20. Иммобилайзер.
21. Задние противотуманные огни.
22. 22-30, 32 – резервные гнезда (на случай расширения комплектации).
23. Электропакет (блок питания).

При ремонте электрических цепей Приоры важно не только знать, где находится блок предохранителей, но и иметь сведения о мощности тех или иных плавких элементов для осуществления их корректной замены

О предохранителях в Гранте

Иногда случаются выходы со строя элементов в электрической бортовой сети автомобиля. Для отечественных моделей данная неисправность носит куда более актуальный характер в сравнении с иностранными аналогами. Причины, вызывающие повреждения электрической сети, могут быть самыми различными. В числе наиболее частых факторов, вызывающих обесточивание, присутствует обычное перенапряжение. Вероятнее всего, после этого явления владельцу потребуется произвести замену соответствующего предохранителя. В качестве примера может послужить всем до боли знакомая модель – Лада Гранта.

В рассматриваемом нами автомобиле львиная доля электрических цепей и токоприемников защищена посредством предохранителей. Не следует забывать об отсутствии защиты у трех узлов:

• цепи зарядки АКБ;
• электрического контура генератора;
• стартера.

Через данные объекты проходит ток с большой силой, что потребно для их нормального функционирования.

Также обращаем внимание на отсутствие потребности во включенном зажигании таким системам как:

• аварийной сигнализации;
• гнезду прикуривателя;
• радиоприемнику;
• наружным оптическим устройствам освещения и пр.

У Лада Гранта присутствует два отдельных блока. Первый разработчики поместили в салон. Зона его ответственности – большинство цепей и токоприемников, расположенных внутри салона, там можно обнаружить предохранитель прикуривателя. Второй предохранительный модуль расположился в подкапотном пространстве, там вы найдете предохранитель бензонасоса. Он призван защитить силовые цепи от перегрузок и замыканий. Благодаря наглядной схеме не трудно понять, где находятся все необходимые предохранители.

Что делать при неисправности

Если существуют подозрения, что предохранитель на магнитолу в Приоре неисправен, можно попробовать решить проблему самостоятельно.

Для начала нужно приобрести аналогичную деталь. Не стоит покупать схожие по характеристикам. Если их мощность будет меньше или больше, это может повлечь за собой более тяжелые проблемы. Установив неподходящий предохранитель, можно сломать магнитолу или даже довести энергосистему авто до короткого замыкания.

После подбора нужной детали необходимо извлечь магнитолу

Делать это необходимо осторожно, поскольку на ней не предусмотрено никаких специальных ручек или кнопок для удобного вытаскивания

Извлечь аудиоприбор можно при помощи 2 длинных тонких пластинок. Для этой цели подойдут старые дворники или другие похожие предметы. Пластинки вставляются в щели возле кнопок магнитолы ( «5» и «6» справа, «2» и «3» слева). После того как они войдут достаточно глубоко, аккуратно отогните их в стороны, отодвинув защелки прибора, расположенные по бокам.

Для удобства возьмитесь за пластинки плоскогубцами и потяните на себя. Прибор должен медленно выйти наружу.

Найдите на задней панели устройства предохранитель. Чтобы проверить его исправность, понадобится отвертка с индикатором напряжения.

После замены попробуйте запустить устройство.

Если прибор не работает, можно попробовать перезапустить его. Делается это при помощи кнопки Reset. Она располагается под съемной панелью. Совершить сброс можно, воспользовавшись тонким предметом. Для этого подойдут стержень ручки, толстая иголка, зубочистка.

Если магнитола не работает после этих манипуляций, нужно продолжить поиск неисправности. Проблема может заключаться в отсутствии питания на колодке аудиоустройства. Проверить его наличие можно при помощи вольтметра. Также магнитола выходит из строя, когда отходят контакты в разъеме.

Это главные причины неисправности аудиоустройства. Чаще всего починку нужно начинать с замены предохранителя. До нее разбирать магнитолу не стоит.

Нюансы манипуляций с силовым блоком

Для корректной замены элемента в LADA Granta следует воспользоваться конкретными правилами, и знать где находится так называемый блок предохранителей. Если произошло перегорание, не стоит торопиться и менять вышедшую со строя деталь на аналог. Рекомендуется проверить исправность защищаемых данным предохранителем токоприемников.

Замену элемента, который в себе содержит блок предохранителей, выполняем в строгом соответствии требованиям схемы. Не нужно прибегать к установке предохранителей, рассчитанных на повышенный предельный ток, поскольку это способно спровоцировать возгорание. Также необходимо отключить «минус» от АКБ.

Схемы и таблица с обозначениями для ВАЗ 2111

Обозначения, буквенной маркировкой	Номинально допустимая сила тока, ампер	Участок цепи, содержащей предохранитель (потребители участка цепи)
F1	5	Подача электричества на освещение номеров, внутри багажника, информационного табло водителя; габариты слева
F2	7.5	Ближний свет слева
F3	10	Дальний свет слева
F4	10	Противотуманная фара справа
F5	30	Подача электричества на стеклоподъемники
F6	15	Отвечает за прикуриватель
F7	20	Электроснабжение вентилятора системы охлаждения, а также звукового сигнала
F8	20	Питание на обогрев заднего стекла
F9	20	Исправность дворников и омывателя
F10	20	Резерв
F11	5	Электроснабжение правых габаритов
F12	7.5	Работоспособность правого ближнего света
F13	10	Работоспособность правого дальнего света
F14	10	Противотуманная фара слева
F15	20	Подогрев сидений, блокирование замка багажника
F16	10	Аварийная сигнализация, сигналы поворотов
F17	7.5	Работоспособность фонарей стоп сигнала, внутри автомобиля, подсветка щели для ключа
F18	25	Элемент системы отопления и вентиляции, а также освещения бардачка
F19	10	Свет движения задним ходом, блокировка центрального замка, щиток приборов.
F20	7.5	Задние противотуманные фонари

Дополнительный набор предохранителей можно найти, разобрав панель, находящуюся справа от приборной панели, в ногах у пассажира. Здесь еще три предохранителя и три блока реле. Первый предохранитель контролирует подачу допустимого тока на топливный насос (номер 1 на Схеме 2), второй гарантирует безопасность работы датчиков расчета скорости движения автомобиля, и расхода воздуха (номер 2). Третий предохранитель контролирует ток, подаваемый на стартер и модуль зажигания. К1 – контроллер отвечает за вентилятор охлаждения инжекторного двигателя (8 клапанов); К2 – замыкание цепи электроснабжения бензонасоса; К3 работает в паре с третьим предохранителем.

Предохранители Лада Калина

Монтажный блок реле и предохранителей:

К1-К6 — реле большого размера;

К7-К12 — реле малого размера;

1 — маленький пинцет для извлечения предохранителей и реле малого размера;

2 — большой пинцет для извле­чения реле большого размера

(номинальный ток. А)

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

Блок реле Ваз 2113 – проверка и замена предохранителей своими руками

Предохранители Ваз 2113 отвечают за работу всех электрических приборов автомобиля. Поэтому запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел.

Помимо предохранителя убедитесь, что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя.

Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Блок предохранителе Ваз 2113 – где находиться

Так где же находиться блок предохранителей в автомобиле Ваз 2113? Основная часть предохранителей и реле находится в монтажном блоке моторного отсека. Чтобы добраться до блока необходимо нажать на две защелки и снять крышку.

Местоположение блока предохранителей идентично во всех указанных моделях, а конкретно под капотом со стороны водителя.

Блок предохранителей Ваз 2113 – какой за что отвечает (схема)

Далее я приведем схему и таблицу значений предохранителей Ваз 2113.

Предохранитель, №	Сила тока, Ампер	Значения
F1	10	Задние противотуманные фонари
F2	10	Аварийка и поворотники
F3	7,5	Свет в салоне
F4	20	Обогрев заднего стекла, свет для подкапотного пространства
F5	20	Клаксон, вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель ветрового стекла, прикуриватель
F8	7,5	Правая передняя противотуманная фара
F9	7,5	Левая передняя противотуманная фара
F10	7,5	Габаритные огни, освещение и индикация приборов в салоне, освещение регистрационных знаков
F11	7,5	Габарит правого борта
F12	7,5	Ближний свет правая фара
F13	7,5	Ближний свет левая фара
F14	7,5	Дальний свет правая фара
F15	7,5	Дальний свет левая фара
F16	15	Лампы освещения приборной панели
F17	Резервный
F18	Резервный
F19	Резервный
F20	Резервный

Видео: Предохранители Ваз 2113 – пошаговая инструкция замены

Поиск и проверка неисправного предохранителя Ваз 2113

Для того, чтобы найти и проверить неисправный предохранитель на автомобиле Ваз 2113 рекомендуем вам обратиться к схеме, представленной выше

1. И так первое что необходимо сделать это извлечь предполагаемый предохранитель из блока.
2. Визуально осмотрите предохранитель на обрыв нити. На сегодняшний день большинство из них имеет прозрачный корпус, в котором даже невооруженным глазом четко видна «нить». Ее целостность – есть главная характеристика исправности предохранителя, ее-то и следует проверять, извлекая защитные устройства один за другим.
3. С помощью мультиметра предохранители в машине можно проверять на исправность, как в снятом состоянии, так и «на месте». В первом случае прибор следует установить в звуковой режим проверки. А затем установить его щупы на контакты предохранителя. Если слышен писк – устройство исправно. Однако при отсутствии схемы или точной уверенности в том, что виной всему конкретный предохранитель, вытаскивать и прозванить каждый – дело весьма длительное и утомительное, поэтому, дабы поберечь силы и время, рекомендуем осуществлять проверку «на месте». Она заключается все в том же прозвоне, но уже не самих контактов, а их открытых точек. Дотроньтесь до них мультиметром и мгновенно определите, исправен предохранитель или нет.

Пошаговая инструкция замены неисправного предохранителя Ваз 2113

Если предохранитель после проверки оказался неисправным его необходимо заменить, для этого:

1. Извлеките неисправный предохранитель из блока.
2. Поставьте на его место новый

Извлечение предохранителя из блока нужно проводить при помощи специальных щипчиков да бы избежать повреждений монтажного блока.

Схема блока предохранителей ВАЗ-2111 и реле

Когда внезапно на вашем ВАЗ-2111 прекратили работать стеклоочистители или перестали мигать указатели поворотов, не стоит сразу грешить на мотор щеток «дворников» или лампочки поворотников – в данном случае вопрос может решиться намного проще. Возможно, из строя всего лишь вышел предохранитель, отвечающий за функционирование того или иного механизма автомобиля.

Эти устройства отвечают за защиту электропроводки вашей машины и не дают ей выгореть при замыканиях в каких-либо отдельных агрегатах. Для автолюбителя важно знать, где расположены эти устройства, и какое из них за какой механизм отвечает. В данной статье мы рассмотрим схему расположения плавких вставок для семейства моделей ВАЗ-2110, 2111 или 2112 – она в этих машинах идентична.

За какие устройства в авто отвечают предохранители

Как видно на схеме, блок предохранителей для ВАЗ-2111 состоит из двадцати устройств.

• F1 (ток – 5 Ампер) – защищает сеть со всеми лампами подсветки автомобиля (приборная панель – указатель габаритов, багажник, номера, левые габаритные огни);
• F2 (7,5 А) – фонари ближнего света (левые);
• F3 (10 А) – фонари дальнего света (левые);
• F4 (10 А) – противотуманный свет (правый);
• F5 (30 А) – для стеклоподъемников;
• F6 (15 А) – вставка прикуривателя и лампы-переноски;
• F7 (20 А) – подача звукового сигнала и вентилятор радиатора;
• F8 (20 А) – подогрев стекла (заднего);
• F9 (20 А) – очиститель и омыватель для ветрового стекла;
• F10 (20 А) – запасная ячейка;
• F11 (5 А) – габариты (правые);
• F12 (7,5 А) – фонари ближнего света (правые);
• F13 (10 А) – фонари дальнего света (правые);
• F14 (10 А) – противотуманный свет (левый);
• F15 (20 А) – для подогрева сидений;
• F16 (10 А) – указатели поворотов и аварийная сигнализация;
• F17 (7,5 А) – подсветки в салоне, возле ключа зажигания и стоп-сигналы;
• F18 (25 А) – подсветка в бардачке, прикуриватель и отопление салона;
• F19 (10 А) – проверка исправности стоп-сигналов и фонарь сигнализации заднего хода;
• F20 (7,5 А) – противотуманные фонари (задние).

Реле и дополнительные предохранители

В блоке предохранителей находятся восемь реле, которые отвечают за следующие устройства в машине:

• К1 – контроль исправности ламп;
• К2 – «дворники» лобового стекла;
• К3 – прерыватель поворотников и аварийного сигнала;
• К4 – включение ближнего света;
• К5 – переключение на дальний свет;
• К6 – резервное реле;
• К7 – включение подогрева заднего стекла;
• К8 – контроль работы задних противотуманок.

Также автолюбителям стоит знать, что некоторые плавкие вставки в ВАЗ-2111 находятся отдельно от описанного выше общего блока. Так, плавкая вставка центрального замка располагается в отдельной коробочке сзади блока предохранителей.

В этом семействе моделей автомобилей есть и дополнительный блок из трех предохранителей и трех реле, который располагается справа от приборной панели за пластиной облицовки, закрепленной на два самореза. Здесь находятся следующие предохранители и реле:

• контроллер и модуль зажигания;
• клапан для продувки адсорбера, датчиков кислорода, скорости и расхода воздуха;
• насос топлива и форсунки;
• электровентилятор;
• бензонасос;
• зажигание.

Как оказывается, найти, продиагностировать и заменить нужный предохранитель самостоятельно при минимальной подготовке достаточно просто для обычного автолюбителя. Лишь после проверки предохранителей стоит менять различные устройства, которые они защищают в машине.
