Фары ГАЗель Next. Схема. Регулировка. Применяемые лампы.
1 – гнездо для регулировки светового пучка в вертикальной плоскости; 2 – гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основания рамки радиатора); 5 – рассеиватель.
Схема электрическая.
| Контакты | Цепь |
| 1 | – |
| 2 | Дневной ходовой огонь |
| 3 | Общий |
| 4 | Дальний свет |
| 5 | Общий привода корректора |
| 6 | Габаритный свет |
| 7 | Управляющий сигнал привода корректора |
| 8 | Указатель поворота |
| 9 | Питание корректора |
| 10 | Ближний свет |
Включение габаритного света и света фар осуществляется переключателем наружного освещения модуля управления светотехникой. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем. Дневные ходовые огни включаются автоматически при включении зажигания, отключение осуществляется переводом переключателя наружного освещения модуля управления светотехникой в положения I и II.
Наклон световой границы ближнего света фар регулируется вращением винтов, установленных в гнезда 1 и 2 с помощью шестигранного ключа.
Первоначальный наклон световой границы устанавливается на заводе- изготовителе автомобилей и указан на табличке рядом с фарой (2,0 %).
Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электромеханические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется переключателем корректора света фар модуля управления светотехникой.
Корректировка угла светового пучка фар проводится изменением положения отражателей фар электродвигателями с редукторами, которые установлены в корпусах фар, и следящей системой. При повороте переключателя корректора света фар модуля подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.
Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения переключателя корректора света.
Разметка экрана для регулировки фар.
h=975 мм – высота центра ближнего света фар на автомобиле; V—V – ось автомобиля.
Ручную регулировку фар необходимо производить с помощью экрана в следующем порядке:
- проверить давление в шинах и, при необходимости, довести его до нормы;
- установить снаряженный автомобиль, на ровную, горизонтальную площадку, обеспечив расстояние (10+0,04) м между рассеивателями фар и вертикально установленным экраном;
- повернуть переключатель корректора света фар модуля в положение «0»;
- включить ближний свет;
- отрегулировать световые пучки вращением винтов, установленных в гнездах 1 и 2, поочередно для каждой фары.
У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X—X, наклонные участки светотеневой границы должны соответствовать рисунку, а точки пересечения горизонтального и начала наклонных участков светотеневой границы – с линиями G–G и D–D. В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.
Предупреждения.
- Рассеиватели блок-фар выполнены из пластмассы. Поэтому недопустима их очистка от пыли и грязи с использованием различных топлив, других активных веществ и жидкостей, а также сухая протирка щетками и ветошью. Загрязнение необходимо удалять только с обильным поливом этих изделий струей воды.
- При установке в фару галогенной лампы нельзя касаться пальцами колбы во избежание снижения светового потока или разрушения колбы в процессе эксплуатации.
- При определенных неблагоприятных погодных условиях в блок-фарах на внутренней стороне рассеивателя могут появляться «капельки воды» (конденсат), которые должны исчезать с возрастающей температурой при включенном состоянии фар или при движении автомобиля со скоростью 90-120 км/ч ориентировочно через 100 км пути. Конденсат внутри фары не является недостатком качества и не влияет на мощность света.
Замена ламп фары.
1,4 – колодка соединительная; 2 – крышка; 3 – лампа ближнего/дальнего света; 5 – лампа габаритного огня; 6 – лампа дневного ходового огня; 7– лампа указателя поворота.
Внимание.
Доступ к лампам фар обеспечивается из моторного отделения автомобиля.
Замену ламп фар необходимо выполнять в следующей последовательности:
Как поменять лампу на газель некст
1 – гнездо для регулировки светового пучка в вертикальной плоскости; 2 – гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основания рамки радиатора); 5 – рассеиватель.
Схема электрическая.
Включение габаритного света и света фар осуществляется переключателем наружного освещения модуля управления светотехникой. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем. Дневные ходовые огни включаются автоматически при включении зажигания, отключение осуществляется переводом переключателя наружного освещения модуля управления светотехникой в положения I и II.
Наклон световой границы ближнего света фар регулируется вращением винтов, установленных в гнезда 1 и 2 с помощью шестигранного ключа.
Первоначальный наклон световой границы устанавливается на заводе- изготовителе автомобилей и указан на табличке рядом с фарой (2,0 %).
Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электромеханические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется переключателем корректора света фар модуля управления светотехникой.
Корректировка угла светового пучка фар проводится изменением положения отражателей фар электродвигателями с редукторами, которые установлены в корпусах фар, и следящей системой. При повороте переключателя корректора света фар модуля подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.
Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения переключателя корректора света.
Разметка экрана для регулировки фар.
h=975 мм – высота центра ближнего света фар на автомобиле; V—V – ось автомобиля.
Ручную регулировку фар необходимо производить с помощью экрана в следующем порядке:
- проверить давление в шинах и, при необходимости, довести его до нормы;
- установить снаряженный автомобиль, на ровную, горизонтальную площадку, обеспечив расстояние (10+0,04) м между рассеивателями фар и вертикально установленным экраном;
- повернуть переключатель корректора света фар модуля в положение «0»;
- включить ближний свет;
- отрегулировать световые пучки вращением винтов, установленных в гнездах 1 и 2, поочередно для каждой фары.
У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X—X, наклонные участки светотеневой границы должны соответствовать рисунку, а точки пересечения горизонтального и начала наклонных участков светотеневой границы – с линиями G–G и D–D. В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.
Предупреждения.
- Рассеиватели блок-фар выполнены из пластмассы. Поэтому недопустима их очистка от пыли и грязи с использованием различных топлив, других активных веществ и жидкостей, а также сухая протирка щетками и ветошью. Загрязнение необходимо удалять только с обильным поливом этих изделий струей воды.
- При установке в фару галогенной лампы нельзя касаться пальцами колбы во избежание снижения светового потока или разрушения колбы в процессе эксплуатации.
- При определенных неблагоприятных погодных условиях в блок-фарах на внутренней стороне рассеивателя могут появляться «капельки воды» (конденсат), которые должны исчезать с возрастающей температурой при включенном состоянии фар или при движении автомобиля со скоростью 90-120 км/ч ориентировочно через 100 км пути. Конденсат внутри фары не является недостатком качества и не влияет на мощность света.
Замена ламп фары.
1,4 – колодка соединительная; 2 – крышка; 3 – лампа ближнего/дальнего света; 5 – лампа габаритного огня; 6 – лампа дневного ходового огня; 7– лампа указателя поворота.
Внимание.
Доступ к лампам фар обеспечивается из моторного отделения автомобиля.
Замену ламп фар необходимо выполнять в следующей последовательности:
- выключить все освещение;
- отсоединить колодку 1 от фары;
извлечь лампы:
- для ближнего/дальнего света 3: снять крышку 2 с гнезда заменяемой лампы и соединительную колодку 4, затем нажать на рычаг пружины вниз для выведения ее из зацепов на рефлекторе и извлечь лампу;
- для габаритного огня 5: вынуть лампу, взяв ее за патрон;
- для дневного ходового огня 6: повернуть патрон и извлечь лампу;
- для указателя поворота 7: повернуть патрон и извлечь лампу.
Лампы, применяемые на автомобиле ГАЗель Next.
(11).jpg)
Замена осветительных приборов на транспортном средстве требуется в редких случаях. Лампочки являются заменяемыми деталями. В случае если элемент не был поврежден при неаккуратном вождении или в дорожно-транспортном происшествии, комплектующая может прослужить длительное время. Лампы приборов освещения подлежат замене при перегорании или поломке.
Существуют определенные правила замены ламп на Газель Некст. Дилетанты могут не знать о некоторых нюансах сервисного обслуживания. Чтобы не допустить ошибки, которая впоследствии может негативно сказаться на надежности и безопасности транспортного средства, имеет смысл предоставить замену деталей специалистам сервисного центра «Альфа Авто». Мастера проведут обслуживание в кратчайшие сроки и предоставят гарантию на весь спектр осуществленных работ.
Если поврежденными оказались лампы ближнего или дальнего света, то при замене лампочки ни в коем случае нельзя прикасаться к стеклу пальцами. Любые мимолетные загрязнения, в том числе отпечатки пальцев, оставленные Вами на прозрачной поверхности, могут привести к появлению черноты. При сильном нагревании грязь начинает сгорать, пачкая поверхность детали. На месте отметин температура нагрева колбы сильно увеличивается, что может в дальнейшем спровоцировать ее разрыв.
Монтировать лампу необходимо, удерживая ее за цоколь. Если мастер случайно прикасается к стеклянной колбе, то протирает ее сухой тряпкой или ветошью во избежание появления загрязнений. Работы по замене ламп ближнего и дальнего света выполняются по следующему алгоритму действий:
.jpg)
1. Мастер открывает капот автомобиля и удаляет клемму аккумулятора с отрицательным значением.
2. Затем устраняется заглушка и колодка проводов, по которым проходит питание для осветительного прибора.
3. Крючки пружинного держателя размыкаются и лампа вынимается.
4. Финальный монтаж нового изделия происходит в обратной последовательности.
Если требует замены лампа габаритных огней, после вскрытия капота также устраняется отрицательная клемма АКБ, вслед за ней крышка лампы и патрон в комплексе со всем изделием. Лампа удаляется, а ее место занимает новое изделие.
Обращайтесь для сервисного обслуживания автомобилей марки Газель к специалистам мастерской «Альфа Авто». Мы гарантируем надежность, безопасность и управляемость Вашего транспортного средства.
Для” наглядности показано на снятой фаре.
Comments
Салим Адыгэ: Спасибо , все легко и просто . Сделал за минуту . Правда на ощупь
Роман Денисов: Умники . ть, нормально всё меняется.
Sergey Eseninn: Ага ага сегодня попробовал лампочку поменять и передумал Жесть.
Гарин Грин: ПОКАЖИ ЭТО НА АВТОМОБИЛЕ . ЧАЙНИК.
Гарин Грин: охламон. попробуй сделать это . стоя перед открытым капотом на ощупь. КОГДА СОСКОЧИЛА ПРУЖИНА.
Улучшить свет на нексте.
Неудачная попытка улучшить ближний свет на газели Некст – Диодные лампы оптима разочаровали. – Почта victore@m.
Замена ламп ближнего и дальнего света Газель Некст NEXT
Газель некст. Замена салонного фильтра
Салонный фильтр газель некст автобус.
Газель NEXT. Ближний свет замена лампочки. Покупаю масло для Cummins.
Покупаю и меняю лампочку ближнего света фары на газеле NEXT. Покупаю масло Кастрол 10w40 разливное для газели.
Газель Некст Next замена лампочки дневного ходового огня
Для наглядности показано на снятой фаре.
Замена габаритной лампочки в блок фаре Газель Некст Next
Газель Некст Next замена лампочки ближнего и дальнего света Н4
Для наглядности показано на снятой фаре.
Газель некст. Замена лампочек головного света.
филиалы: Москва | Санкт-Петербург | Екатеринбург | Нижний Новгород | Самара | Уфа | Челябинск | Тюмень | Новосибирск | Владивосток | Хабаровск
Как поменять лампу на газель некст
1 – гнездо для регулировки светового пучка в вертикальной плоскости; 2 – гнездо для регулировки светового пучка в горизонтальной плоскости; 3 – разъем соединительный; 4 – посадочное гнездо для винта крепления фары к фронтенду (основания рамки радиатора); 5 – рассеиватель.
Схема электрическая.
Включение габаритного света и света фар осуществляется переключателем наружного освещения модуля управления светотехникой. Переключение света фар (дальний-ближний) и включение указателей поворота осуществляется подрулевым переключателем. Дневные ходовые огни включаются автоматически при включении зажигания, отключение осуществляется переводом переключателя наружного освещения модуля управления светотехникой в положения I и II.
Наклон световой границы ближнего света фар регулируется вращением винтов, установленных в гнезда 1 и 2 с помощью шестигранного ключа.
Первоначальный наклон световой границы устанавливается на заводе- изготовителе автомобилей и указан на табличке рядом с фарой (2,0 %).
Для регулировки фар в зависимости от загрузки автомобиля в фарах установлены электромеханические корректоры, позволяющие водителю изменять угол наклона пучка ближнего и дальнего света. Изменение наклона светового пучка осуществляется переключателем корректора света фар модуля управления светотехникой.
Корректировка угла светового пучка фар проводится изменением положения отражателей фар электродвигателями с редукторами, которые установлены в корпусах фар, и следящей системой. При повороте переключателя корректора света фар модуля подается питание в электродвигатели, которые через редукторы поворачивают отражатели фар на определенный угол.
Угол поворота отражателей определяется и контролируется датчиками следящей системы в зависимости от положения переключателя корректора света.
Разметка экрана для регулировки фар.
h=975 мм – высота центра ближнего света фар на автомобиле; V—V – ось автомобиля.
Ручную регулировку фар необходимо производить с помощью экрана в следующем порядке:
- проверить давление в шинах и, при необходимости, довести его до нормы;
- установить снаряженный автомобиль, на ровную, горизонтальную площадку, обеспечив расстояние (10+0,04) м между рассеивателями фар и вертикально установленным экраном;
- повернуть переключатель корректора света фар модуля в положение «0»;
- включить ближний свет;
- отрегулировать световые пучки вращением винтов, установленных в гнездах 1 и 2, поочередно для каждой фары.
У отрегулированных фар горизонтальный участок светотеневой границы должен совместиться с линией X—X, наклонные участки светотеневой границы должны соответствовать рисунку, а точки пересечения горизонтального и начала наклонных участков светотеневой границы – с линиями G–G и D–D. В процессе эксплуатации необходимо следить за исправностью ламп. Лампы с потемневшими колбами необходимо заменять.
Предупреждения.
- Рассеиватели блок-фар выполнены из пластмассы. Поэтому недопустима их очистка от пыли и грязи с использованием различных топлив, других активных веществ и жидкостей, а также сухая протирка щетками и ветошью. Загрязнение необходимо удалять только с обильным поливом этих изделий струей воды.
- При установке в фару галогенной лампы нельзя касаться пальцами колбы во избежание снижения светового потока или разрушения колбы в процессе эксплуатации.
- При определенных неблагоприятных погодных условиях в блок-фарах на внутренней стороне рассеивателя могут появляться «капельки воды» (конденсат), которые должны исчезать с возрастающей температурой при включенном состоянии фар или при движении автомобиля со скоростью 90-120 км/ч ориентировочно через 100 км пути. Конденсат внутри фары не является недостатком качества и не влияет на мощность света.
Замена ламп фары.
1,4 – колодка соединительная; 2 – крышка; 3 – лампа ближнего/дальнего света; 5 – лампа габаритного огня; 6 – лампа дневного ходового огня; 7– лампа указателя поворота.
Внимание.
Доступ к лампам фар обеспечивается из моторного отделения автомобиля.
Замену ламп фар необходимо выполнять в следующей последовательности:
- выключить все освещение;
- отсоединить колодку 1 от фары;
извлечь лампы:
- для ближнего/дальнего света 3: снять крышку 2 с гнезда заменяемой лампы и соединительную колодку 4, затем нажать на рычаг пружины вниз для выведения ее из зацепов на рефлекторе и извлечь лампу;
- для габаритного огня 5: вынуть лампу, взяв ее за патрон;
- для дневного ходового огня 6: повернуть патрон и извлечь лампу;
- для указателя поворота 7: повернуть патрон и извлечь лампу.
Лампы, применяемые на автомобиле ГАЗель Next.
Замена осветительных приборов на транспортном средстве требуется в редких случаях. Лампочки являются заменяемыми деталями. В случае если элемент не был поврежден при неаккуратном вождении или в дорожно-транспортном происшествии, комплектующая может прослужить длительное время. Лампы приборов освещения подлежат замене при перегорании или поломке.
Существуют определенные правила замены ламп на Газель Некст. Дилетанты могут не знать о некоторых нюансах сервисного обслуживания. Чтобы не допустить ошибки, которая впоследствии может негативно сказаться на надежности и безопасности транспортного средства, имеет смысл предоставить замену деталей специалистам сервисного центра «Альфа Авто». Мастера проведут обслуживание в кратчайшие сроки и предоставят гарантию на весь спектр осуществленных работ.
Если поврежденными оказались лампы ближнего или дальнего света, то при замене лампочки ни в коем случае нельзя прикасаться к стеклу пальцами. Любые мимолетные загрязнения, в том числе отпечатки пальцев, оставленные Вами на прозрачной поверхности, могут привести к появлению черноты. При сильном нагревании грязь начинает сгорать, пачкая поверхность детали. На месте отметин температура нагрева колбы сильно увеличивается, что может в дальнейшем спровоцировать ее разрыв.
Монтировать лампу необходимо, удерживая ее за цоколь. Если мастер случайно прикасается к стеклянной колбе, то протирает ее сухой тряпкой или ветошью во избежание появления загрязнений. Работы по замене ламп ближнего и дальнего света выполняются по следующему алгоритму действий:
1. Мастер открывает капот автомобиля и удаляет клемму аккумулятора с отрицательным значением.
2. Затем устраняется заглушка и колодка проводов, по которым проходит питание для осветительного прибора.
3. Крючки пружинного держателя размыкаются и лампа вынимается.
4. Финальный монтаж нового изделия происходит в обратной последовательности.
Если требует замены лампа габаритных огней, после вскрытия капота также устраняется отрицательная клемма АКБ, вслед за ней крышка лампы и патрон в комплексе со всем изделием. Лампа удаляется, а ее место занимает новое изделие.
Обращайтесь для сервисного обслуживания автомобилей марки Газель к специалистам мастерской «Альфа Авто». Мы гарантируем надежность, безопасность и управляемость Вашего транспортного средства.
Для» наглядности показано на снятой фаре.
Comments
Салим Адыгэ: Спасибо , все легко и просто . Сделал за минуту . Правда на ощупь
Роман Денисов: Умники . ть, нормально всё меняется.
Sergey Eseninn: Ага ага сегодня попробовал лампочку поменять и передумал Жесть.
Гарин Грин: ПОКАЖИ ЭТО НА АВТОМОБИЛЕ . ЧАЙНИК.
Гарин Грин: охламон. попробуй сделать это . стоя перед открытым капотом на ощупь. КОГДА СОСКОЧИЛА ПРУЖИНА.
Улучшить свет на нексте.
Неудачная попытка улучшить ближний свет на газели Некст — Диодные лампы оптима разочаровали. — Почта victore@m.
Замена ламп ближнего и дальнего света Газель Некст NEXT
Газель некст. Замена салонного фильтра
Салонный фильтр газель некст автобус.
Газель NEXT. Ближний свет замена лампочки. Покупаю масло для Cummins.
Покупаю и меняю лампочку ближнего света фары на газеле NEXT. Покупаю масло Кастрол 10w40 разливное для газели.
Газель Некст Next замена лампочки дневного ходового огня
Для наглядности показано на снятой фаре.
Замена габаритной лампочки в блок фаре Газель Некст Next
Газель Некст Next замена лампочки ближнего и дальнего света Н4
Для наглядности показано на снятой фаре.
Газель некст. Замена лампочек головного света.
филиалы: Москва | Санкт-Петербург | Екатеринбург | Нижний Новгород | Самара | Уфа | Челябинск | Тюмень | Новосибирск | Владивосток | Хабаровск
Как поменять лампочку на газели некст

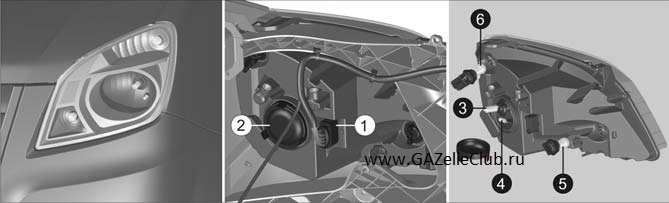

Доступ к лампам фар обеспечивается из моторного отделения автомобиля.
Для замены ламп:
выключите все освещение;
разъедините соединительную колодку 1;
Для извлечения лампы:
ближнего/дальнего света 3: снимите крышку 2 с гнезда заменяемой лампы, разведите ушки пружины и откиньте пружину вверх, затем снимите соединительную колодку и извлеките лампу;
габаритного огня 4: выньте лампу, взяв ее за патрон;
дневного ходового огня 5: поверните патрон и извлеките лампу;
указателей поворота 6: поверните патрон и извлеките лампу.

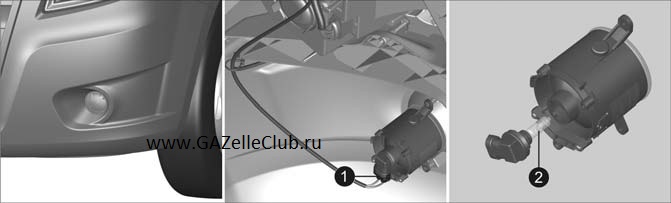

Замена лампы в противотуманной фаре
Доступ к лампе противотуманной фары – из-под бампера.
Для замены лампы:
снимите соединительную колодку 1;
поверните патрон и извлеките патрон с лампой 2. Замене подлежит патрон с лампой в сборе.
Замена лампы в боковом повторителе указателей поворота
Для замены лампы:
отверните винт 1 крепления рассеивателя и снимите рассеиватель 2;
извлеките лампу 3.
Замена ламп в плафоне кабины
Для замены лампы:
вставьте отвертку в паз в центре левого торца рассеивателя 1, подденьте рассеиватель, поверните отвертку и снимите рассеиватель;
извлеките лампу 2 из пружинных контактов.
Замена ламп в заднем фонаре
Для замены лампы:
отверните четыре винта 1 крепления рассеивателя 2 и снимите рассеиватель;
извлеките лампу 3.
Замена лампы в фонаре освещения номерного знака
Для замены лампы:
снимите соединительную колодку, поверните патрон и извлеките лампу.
Инструмент и принадлежности
Комплект инструмента и домкрат упакованы в специальный вкладыш и размещены с левой стороны сиденья водителя.
При продаже к автобусу прикладывается комплект инструмента и принадлежностей, в который входят: ключ баллонный S 27, ключ для демонтажа колпаков колес S 14, вороток, домкрат гидравлический и рым-болт.
Автобус комплектуется двумя огнетушителями ОП-2.
Один огнетушитель закреплен на поручне кабины справа от сиденья водителя.
Второй огнетушитель размещен в салоне. Он крепится к настилу пола под двухместным сиденьем около задней запасной двери.
Правила пользования огнетушителем указаны на этикетке.
Рекомендуемое место размещения аптечки первой помощи (приобретается владельцем автобуса) — в кармане левой обивки боковины, слева от сиденья водителя.
Замена колеса
Замену колеса производите в следующем порядке:
- установите автобус на твердую и ровную горизонтальную площадку;
- затормозите автобус стояночным тормозом;
- поставьте упоры под колёса со стороны, противоположной снимаемому колесу;
- ослабьте затяжку гаек снимаемого колеса;
- поставьте домкрат под раму вблизи переднего колеса (для замены переднего колеса) или под нижний лист рессоры около стремянки вблизи снимаемого колеса (для замены заднего колеса). При подъёме колеса на грунте под основание домкрата рекомендуется подкладывать брус или доску;
- качанием воротка производите подъём автобуса настолько, чтобы снимаемое колесо оторвалось от поверхности дороги.
- отверните гайки крепления колеса, замените колесо и заверните гайки;
- опустите автобус с домкрата;
- затяните гайки крепления колеса моментом 30–38 кгс-м и уберите клинья. Затягивайте гайки не по кругу, а попеременно противоположные гайки, например в порядке, показанном на рисунке;
- доведите до нормы давление воздуха в шинах.
Правила пользования домкратом приведены в инструкции по эксплуатации домкрата.
Буксировка автобуса
В передней части рамы к лонжеронам крепятся штампованно-сварные кронштейны. Левый кронштейн имеет приварную втулку, в которую при буксировке или вытаскивании застрявшего автобуса необходимо ввернуть рым-болт для установки троса или цепи (рым-болт прикладываются к автобусу).
Для буксировки автобуса:
- надежно закрепите буксирный трос на автобусе и на автомобиле-тягаче;
- включите аварийную световую сигнализацию на буксируемом автобусе;
- разблокируйте рулевое колесо, чтобы автобусом можно было управлять.
При буксировке автобуса водитель автомобиля-тягача должен начинать движение и вести автомобиль плавно, избегая рывков и превышения скорости, а водитель буксируемого автобуса — следить, чтобы трос был постоянно натянут.
Следует иметь ввиду, что при неработающем двигателе усилители тормозов и рулевого управления не действуют, в связи с чем, усилия, прилагаемые к педали тормоза и рулевому колесу возрастают (увеличиваются).
Снятие/установка аккумуляторной батареи (акб)
Порядок отсоединения проводов от клемм АКБ: сначала минусовой провод, затем плюсовой.
Порядок снятия АКБ:
- снимите крышку 1 воздушного фильтра и отведите ее в сторону;
- отверните болт 2 и снимите планку 3 крепления АКБ;
- выньте АКБ из посадочного места.
При замене использовать АКБ такого же типа и емкости.
Установку АКБ выполняйте в порядке обратном снятию.
При установке АКБ подсоедините сначала плюсовой провод к положительной клемме, затем минусовой провод к отрицательной клемме. Смажьте клеммы.
Пуск двигателя от внешнего источника
Если аккумуляторная батарея Вашего автобуса разряжена, двигатель можно пустить от батареи другого автомобиля. При этом, обе батареи должны иметь одинаковое номинальное напряжение (12 В) и приблизительно одинаковую емкость (А-ч.). Соединительные кабели должны иметь достаточное сечение.
Строго следуйте приведенным ниже указаниям — аккумуляторные батареи при неправильном обращении представляют собой опасность, так как выделяют взрывоопасный газ, содержат серную кислоту достаточно высокой концентрации и могут быть причиной поражения электрической дугой при коротком замыкании. Короткое замыкание может также вывести из строя электрооборудование вашего автобуса и автомобиля-донора.
При работе с аккумуляторной батареей:
- защищайте открытые участки тела и глаза от попадания электролита, используйте защитные очки;
- не наклоняйтесь над аккумуляторной батареей во время пуска двигателя;
- не отсоединяйте клеммы от выводов разряженной батареи;
- выключите все ненужные потребители электроэнергии;
- следите за тем, чтобы зажимы соединительных кабелей не касались друг друга.
Присоедините зажимы соединительных кабелей в следующем порядке:
- Один зажим первого соединительного кабеля к положительному выводу (+) заряженной батареи.
- Другой зажим этого кабеля к положительному выводу (+) разряженной батареи.
- Один зажим второго соединительного кабеля к отрицательному выводу (-) заряженной батареи.
- Другой зажим этого кабеля к какой-либо металлической детали, закрепленной на блоке цилиндров.
- Место присоединения зажима должно находиться как можно дальше от разряженной батареи.
- Расположите соединительные кабели так, чтобы они не могли попасть на вращающиеся детали двигателя.
- Пустите двигатель Вашего автобуса, как указано в разделе Пуск двигателя. При этом двигатель автомобиля с заряженной батареей должен быть остановлен.
- Осторожно отсоедините зажимы соединительных кабелей точно в обратном порядке.
Предохранители и реле
Блок силовых предохранителей в моторном отделении
Блок расположен под капотом, справа на щитке передка.
Для доступа к предохранителям прижмите две пластмассовые защелки по бокам крышки и снимите крышку.
Извлеките перегоревший предохранитель, проверьте защищаемую цепь и установите новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей).
После замены пластинчатого предохранителя, затяните гайку крепления моментом 5,5–7,8 Нм.
1 125А Предпусковой подогреватель воздуха
2 90А Общая плюсовая цепь автобуса
3 40А Резерв
4 30A Система управления двигателем
Блок предохранителей и реле в моторном отделении
Блок расположен под капотом, слева на надставке щитка передка.
Для доступа к предохранителям и реле:
- вдавите вовнутрь пластмассовую защелку на левом торце крышки и снимите крышку;
- пинцетом извлеките неисправный предохранитель;
- устраните неисправность в защищаемой цепи;
- поставьте новый предохранитель;
- закройте крышку до фиксации защелки.
Защищаемые цепи:
F1 15А Реле противотуманных фар
F2 10А Сигналы торможения
F3 20А Реле звуковых сигналов
F4 25А Реле подогревателя топлива
F5 25А Догреватель охлаждающей жидкости
F6 25А Выключатель стартера и приборов
F7 25А Антиблокировочная система тормозов
F8 20А Независимый отопитель
F9 10А Ближний свет (левая фара)
F10 10А Ближний свет (правая фара)
F11 10А Дальний свет (левая фара)
F12 10А Дальний свет (правая фара)
F13 10 А Габаритные огни (левый борт)
F14 10А Габаритные огни (правый борт)
F15 10А Свет заднего хода
F16 — Резерв
F17 40А Отопитель
F18 40А Антиблокировочная система тормозов
F19 40А Резерв
К1 Реле стартера
К2 Реле подогревателя топлива
КЗ Реле укладки щеток стеклоочистителя
К4 Реле ближнего света фар
К5 Реле дальнего света фар
К6 Реле противотуманных фар
К7 Реле звуковых сигналов
К8 Реле блокировки стартера
Блок предохранителей в панели приборов
Блок расположен внизу панели приборов, под рулевой колонкой.
Для доступа к предохранителям откройте крышку, потянув ее на себя.
Предохранители левого блока
1 7,5А Дневные ходовые огни
2 5А Задние противотуманные огни
З 10А Указатели поворота
4 7,5А Комбинация приборов, датчик скорости, пульт отопителя, тахограф
5 5А Система управления двигателем
6 5А Антиблокировочная система тормозов
7 20А Прикуриватель, розетка
8 15А Аварийная световая сигнализация
9 15А Модуль управления светотехникой, подсветка
10 10А Внутреннее освещение
11 15А Магнитола, громкоговорящее устройство
12 5А Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого блока
1 20А Стеклоочиститель, стеклоомыватель
2 10А Модуль управления светотехникой
З — Резерв
4 — Резерв
5 — Резерв
6 10А Обогрев сиденья водителя
7 15А Дополнительный отопитель
8 — Резерв
9 10А Блокируемый дифференциал
10 10А Электропривод двери, плафон освещения двери
11 — Резерв
12 — Резерв
К1 Реле стеклоочистителя
К2 Реле отопителя
КЗ Реле разгрузки замка
К4 Реле догревателя
К5, К6 Реле светового табло
Замена ламп
Замена ламп в головной фаре
Доступ к лампам фар обеспечивается из моторного отделения автобуса.
Для замены ламп:
- выключите все освещение;
- разъедините соединительную колодку 1;
Для извлечения лампы:
- ближнего/дальнего света 3: снимите крышку 2 с гнезда заменяемой лампы и соединительную колодку 4, затем нажмите на рычаг пружины вниз для выведения ее из зацепов на рефлекторе и извлеките лампу;
- габаритного огня 5: выньте лампу, взяв ее за патрон;
- дневного ходового огня 6: поверните патрон и извлеките лампу;
- указателей поворота 7: поверните патрон и извлеките лампу.
Замена лампы в противотуманной фаре
Доступ к лампе противотуманной фары — из-под бампера.
Для замены лампы:
- снимите соединительную колодку 1;
- поверните патрон и извлеките патрон с лампой 2.
- Замене подлежит патрон с лампой в сборе.
Замена лампы в боковом повторителе указателей поворота
Для замены лампы:
- отверните винт 1 крепления рассеивателя и снимите рассеиватель 2;
- извлеките лампу 3.
Замена ламп в плафоне водителя и плафонах пассажирского салона
Для замены ламп:
- вставьте отвертку в паз в центре верхнего торца рассеивателя 1, подденьте рассеиватель, поверните отвертку и снимите рассеиватель;
- извлеките лампы 2 из пружинных контактов.
Замена осветительных приборов на транспортном средстве требуется в редких случаях. Лампочки являются заменяемыми деталями. В случае если элемент не был поврежден при неаккуратном вождении или в дорожно-транспортном происшествии, комплектующая может прослужить длительное время. Лампы приборов освещения подлежат замене при перегорании или поломке.
Существуют определенные правила замены ламп на Газель Некст. Дилетанты могут не знать о некоторых нюансах сервисного обслуживания. Чтобы не допустить ошибки, которая впоследствии может негативно сказаться на надежности и безопасности транспортного средства, имеет смысл предоставить замену деталей специалистам сервисного центра «Альфа Авто». Мастера проведут обслуживание в кратчайшие сроки и предоставят гарантию на весь спектр осуществленных работ.
Если поврежденными оказались лампы ближнего или дальнего света, то при замене лампочки ни в коем случае нельзя прикасаться к стеклу пальцами. Любые мимолетные загрязнения, в том числе отпечатки пальцев, оставленные Вами на прозрачной поверхности, могут привести к появлению черноты. При сильном нагревании грязь начинает сгорать, пачкая поверхность детали. На месте отметин температура нагрева колбы сильно увеличивается, что может в дальнейшем спровоцировать ее разрыв.
Монтировать лампу необходимо, удерживая ее за цоколь. Если мастер случайно прикасается к стеклянной колбе, то протирает ее сухой тряпкой или ветошью во избежание появления загрязнений. Работы по замене ламп ближнего и дальнего света выполняются по следующему алгоритму действий:
1. Мастер открывает капот автомобиля и удаляет клемму аккумулятора с отрицательным значением.
2. Затем устраняется заглушка и колодка проводов, по которым проходит питание для осветительного прибора.
3. Крючки пружинного держателя размыкаются и лампа вынимается.
4. Финальный монтаж нового изделия происходит в обратной последовательности.
Если требует замены лампа габаритных огней, после вскрытия капота также устраняется отрицательная клемма АКБ, вслед за ней крышка лампы и патрон в комплексе со всем изделием. Лампа удаляется, а ее место занимает новое изделие.
Обращайтесь для сервисного обслуживания автомобилей марки Газель к специалистам мастерской «Альфа Авто». Мы гарантируем надежность, безопасность и управляемость Вашего транспортного средства.
