Катушка зажигания на ВАЗ-2107 с инжектором обеспечивает формирование импульсов тока, отвечающих за образование искры между электродами свечей зажигания. При повреждении элемента нарушается работоспособность системы и увеличивается расход топлива. Водитель может провести первичную диагностику катушки самостоятельно.

Катушка зажигания

Катушка зажигания на ВАЗ-2107.

Разновидности систем зажигания

На машинах ВАЗ-2107 встречаются несколько видов систем воспламенения смеси:

на модификациях с карбюратором применялось контактное зажигание с катушкой и механическим распределителем высоковольтных импульсов;
с конца 80-х гг. появились бесконтактные системы с датчиком Холла, распределителем и электронным коммутатором;
на инжекторных двигателях используется электронный модуль, механические элементы исключены из сети.

Где находится катушка зажигания инжектора на ВАЗ-2107

Прибор, отвечающий за распределение импульсов зажигания на моторах ВАЗ-2107 с системой впрыска бензина, расположен на правой боковине блока цилиндров. Модуль установлен на площадке, закрепленной над сменным фильтром системы смазки. Блок соединяется высоковольтными проводами с наконечниками свечей зажигания.

Назначение катушки и принцип работы

Модуль состоит из пары трансформаторов и 2 коммутаторов, распределяющих импульсы высокого напряжения. Последние подаются на первичные обмотки преобразователей напряжения в соответствии с сигналами от датчика положения коленчатого вала. Искра поступает одновременно на свечи в 1 и 4 цилиндрах, после поворота вала на 180° – во 2 и 3.

Применение сенсора положения коленчатого вала позволяет избежать проблем с воспламенением рабочей смеси.

Устройство и схема подключения

Внутри модуля системы зажигания (каталожный номер 2111-3705010) находятся преобразователи напряжения и электронные компоненты, распределяющие импульсы по сигналам от внешнего сенсора. Элементы соединяются перемычками, которые прикреплены припоем на оловянно-свинцовой основе. Корпус выполнен из диэлектрического материала, не разрушающегося под воздействием вибраций и перепадов температур. Выходы оборудованы контактными пластинами, к которым подключаются ответные элементы высоковольтных кабелей.

Схема системы зажигания

Схема системы зажигания.

Инструкция по подключению

Установить катушку на блок цилиндров и закрепить винтами.
Подключить штекер моторного жгута электропроводки.
Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

Назначение и характеристики

Катушка 2111-3705010 предназначена для:

формирования высоковольтных импульсов;
распределения сигналов между свечами зажигания в соответствии с порядком работы цилиндров.

Основные технические параметры узла:

рабочее напряжение – 12 В;
ток в первичной цепи – 6,4 А;
напряжение во вторичном контуре – 28 кВ;
длительность искры – не менее 1,5 мс;
энергия разряда – 50 МДж.

Как понять, что модуль зажигания неисправен

Основные признаки поломки узла:

включение в комбинации приборов контрольного индикатора Check Engine;
нестабильная работа двигателя на режиме холостого хода;
рывки при разгоне, связанные с нарушением воспламенения смеси в цилиндрах;
увеличение расхода топлива;
изменение цвета выхлопных газов.

Подобные признаки возникают при повреждении системы подачи топлива или выходе из строя датчиков, отвечающих за поддержание стехиометрического состава рабочей смеси. Необходимо проверить электронные системы диагностическим прибором. Полученные коды ошибок расшифровываются по таблицам, на основании информации осуществляется ремонт автомобиля.

При нарушении работоспособности модуля могут появиться ошибки:

Р3000 или Р3001/3002/3003/3004 – указывают на общее отсутствие искры или по цилиндрам;
Р0351 или Р0352 – сигнализируют об обрывах или коротких замыканиях внутри обмоток и катушек для 1-4 или 2-3 цилиндров двигателя.

Основные причины неисправностей

Модуль зажигания выходит из строя из-за:

обрыва соединительных проводов;
короткого замыкания между кабелями;
окисления или разрушения соединительного штекера;
замыкания блока на картер двигателя.

Способы проверки модуля

Если в системе зажигания пропала искра, то водитель может произвести первичную диагностику модуля своими руками:

Проверка модуля

Проверка модуля зажигания.

Установить машину на площадку или в гараж, заглушить двигатель.
Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
Отстегнуть разъем электропроводки от модуля.
Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
Отключить зажигание, а затем снять высоковольтные провода.
Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.

Как провести ремонт

При обнаружении поломки требуется снять поврежденную катушку. Для выполнения работ потребуется набор гаечных ключей.

После установки нового модуля проверяется работа двигателя, дополнительные настройки зажигания не требуются.

Снятие модуля

Чтобы снять неисправный блок, потребуется:

Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
Отсоединить высоковольтные кабели и жгут электропроводки.
Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

Проведение ремонта

Ремонт модуля производится, если нет возможности купить новое изделие. Вскрывается нижняя часть корпуса, а затем восстанавливаются поврежденные дорожки. Отремонтировать катушки в кустарных условиях невозможно, детали не поставляются на рынок запасных частей. Для выполнения монтажных работ требуется паяльное оборудование и навыки работы с оснасткой. Восстанавливать катушки зажигания не рекомендуется.

Катушка зажигания ваз 2107 инжектор

Модуль зажигания является таким механизмом, неисправности которого очень трудно выявить. Обычно проблемы начинают решать, когда уже становится очевидно, что с автомобилем что-то не в порядке. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неровная работа двигателя начинает вас смущать – самое время произвести надлежащую проверку. Напомним, что модуль зажигания двигателя типа «инжектор» – это та самая система, которая с помощью катушек и подает электрическую энергию для того, чтобы образовать искру и завести машину.

Подготовка к работе

Если вы решили удостовериться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметр или по-другому – омметр. Он будет показывать, какое напряжение выдает модуль зажигания, и поможет определить место утечки тока в цепи.

Для вашего же удобства перед началом процесса лучше выставить модуль наружу – это облегчит вам столь кропотливую работу и не даст устать.

Грамотная проверка на замыкание

Сначала проверяем обмотку катушки на предмет замыкания. Для этого требуется подсоединить мультиметр, который определяет сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода особой смазкой, которую можно приобрести в любом магазине запчастей для ВАЗ 2107, или же техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе. Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке. Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью.

Теперь совершим проверку первичной цепи зажигания на предмет обрыва.

Для этого понадобится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен изменить свои показания. В противном случае, под замену будет не просто катушка, а весь аппарат. Обращаем ваше внимание, что показатель нормы составляет 3-3.5 Ом.

Проверка вторичных обмоток модуля

Для начала отсоединяем от него наконечники проводов. Если вы это уже сделали, то поместите его ровно перед собой. Затем осуществите установку прибора к правому верхнему и нижнему выходам и внимательно следите за показателями, которые через секунду выставит прибор.

После этого точно такие же действия совершаем с левым верхним и нижним выходами. Естественно, что показатели омметра должны измениться и составлять в идеале не менее 7 Ом.

Если хотя бы одна катушка не соответствует стандартам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107, советуем заменить весь модуль.

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Катушка зажигания ваз 2107 инжектор

Катушка зажигания на ВАЗ-2107.

Разновидности систем зажигания

На машинах ВАЗ-2107 встречаются несколько видов систем воспламенения смеси:

на модификациях с карбюратором применялось контактное зажигание с катушкой и механическим распределителем высоковольтных импульсов;
с конца 80-х гг. появились бесконтактные системы с датчиком Холла, распределителем и электронным коммутатором;
на инжекторных двигателях используется электронный модуль, механические элементы исключены из сети.

Где находится катушка зажигания инжектора на ВАЗ-2107

Назначение катушки и принцип работы

Применение сенсора положения коленчатого вала позволяет избежать проблем с воспламенением рабочей смеси.

Устройство и схема подключения

Схема системы зажигания.

Инструкция по подключению

Установить катушку на блок цилиндров и закрепить винтами.
Подключить штекер моторного жгута электропроводки.
Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

Назначение и характеристики

Катушка 2111-3705010 предназначена для:

формирования высоковольтных импульсов;
распределения сигналов между свечами зажигания в соответствии с порядком работы цилиндров.

Основные технические параметры узла:

рабочее напряжение — 12 В;
ток в первичной цепи — 6,4 А;
напряжение во вторичном контуре — 28 кВ;
длительность искры — не менее 1,5 мс;
энергия разряда — 50 МДж.

Как понять, что модуль зажигания неисправен

Основные признаки поломки узла:

включение в комбинации приборов контрольного индикатора Check Engine;
нестабильная работа двигателя на режиме холостого хода;
рывки при разгоне, связанные с нарушением воспламенения смеси в цилиндрах;
увеличение расхода топлива;
изменение цвета выхлопных газов.

При нарушении работоспособности модуля могут появиться ошибки:

Р3000 или Р3001/3002/3003/3004 — указывают на общее отсутствие искры или по цилиндрам;
Р0351 или Р0352 — сигнализируют об обрывах или коротких замыканиях внутри обмоток и катушек для 1-4 или 2-3 цилиндров двигателя.

Основные причины неисправностей

Модуль зажигания выходит из строя из-за:

обрыва соединительных проводов;
короткого замыкания между кабелями;
окисления или разрушения соединительного штекера;
замыкания блока на картер двигателя.

Способы проверки модуля

Проверка модуля зажигания.

Установить машину на площадку или в гараж, заглушить двигатель.
Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
Отстегнуть разъем электропроводки от модуля.
Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
Отключить зажигание, а затем снять высоковольтные провода.
Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.

Как провести ремонт

После установки нового модуля проверяется работа двигателя, дополнительные настройки зажигания не требуются.

Снятие модуля

Чтобы снять неисправный блок, потребуется:

Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
Отсоединить высоковольтные кабели и жгут электропроводки.
Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Особенности замены

Проведение ремонта

Замена и регулировка модуля зажигания на Ваз 2107

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене. [/tip]

Признаки поломки

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.

Снятие модуля зажигания Ваз 2107

Снять корпус воздушного фильтра.
Отсоединить минусовую клемму с аккумулятора.
Вынуть высоковольтные провода из крышки модуля зажигания.
Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.

Замена катушки и модуля зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Модуль зажигания и катушка зажигания – это не одинаковые вещи, на карбюраторных автомобилях применяется катушка, а вот уже на инжекторах устанавливается модуль зажигания внутри которого находятся две катушки (Он состоит из них), благодаря данным агрегатам автомобиль бесперебойно работает и едет, вить чтобы двигатель работал нужна сильная но очень короткая по времени искра порядка 25.000-35.000 вольт, аккумулятор не может такую силу дать и у генератора сил не хватит и тут то и вступает в работу модуль зажигания который преобразует напряжение от аккумулятора и генератора в более сильный ток в связи с этим автомобиль и едет.

Примечание!
Чтобы произвести замену катушки или модуля зажигания, запаситесь: Гаечными ключами (Набором), шестигранные ключи ещё понадобятся и мульти-метр благодаря которому можно будет проверить оба агрегата на работоспособность!

Где находится катушка и модуль зажигания?
На карбюраторных автомобилях катушка крепиться при помощи двух гаек к левой части кузова автомобиля, рядом с ней ещё топливный насос находиться который синей стрелкой указан на фото 1 и сама катушка обозначена на том же фото но только красной стрелкой, а что касаемо инжекторных автомобилей на которых установлен модуль зажигания, то он уже крепиться при помощи четырёх болтов с шестигранными головками к кронштейну который в свою очередь очередь на блоке цилиндров закреплён и чтобы вам легче было найти модуль на инжекторе, то под ним ещё находиться масляный фильтр (Указан синей стрелкой на фото 2), поэтому разыщите его то и сам модуль найдёте.

Когда нужно менять катушку и модуль зажигания?
При выходе катушки обычно автомобиль уже вы не заведёте, так как искры подаваться на свечи и вовсе не будет, а вот если выйдет из строя модуль зажигания то здесь может произойти две ситуации, первая это так же автомобиль не заводиться и вторая это автомобиль всё завёлся но так как модуль состоит из двух катушек то бывают случаи когда одна из них сгорает и приходит тем самым в негодность или контакты от неё просто отошли и она тоже перестала работать, в этом случаи машина всё же будет заводиться но она будет двоить (Именно двоить будет это не ошибка, это когда работают только два цилиндра из всех четырёх положенных), а из-за этого двоения машина практически не будет ехать (Потеряет всю тягу), часто глохнуть ещё будет и звук её работы поменяется, кроме этого расход топлива значительно увеличиться потому что вы уже будете жать на педаль не по чуть-чуть а почти в пол будете её утапливать (Машина то не едет).

Как заменить катушку и модуль зажигания на ВАЗ 2101-ВАЗ 2107?

Примечание!
При проведении обоих операций клемму минус с АКБ скиньте, если вы не знаете как это сделать то в таком случае ознакомьтесь «вот с этой» статьёй в которой всё написано, а именно первый пункт вам нужно будет изучить!

Кой что ещё добавим, после того как вы снимите катушку или модуль зажигания они внешне должны быть в нормальном состоянии и на корпусе не должно быть никаких трещин и тем более сквозных трещин, если у вашей катушки или модуля это всё есть то в таком случае замените свой агрегат на новый!

Снятие:
1) В снятии обоих агрегатов нет ничего сложного и проверять их тоже легко если есть специальный прибор, в начале снятие и проверку начнём с катушки зажигания и по немного будет переходить к модулю, так вот чтобы снять катушку с неё сперва нужно отсоединить центральный высоковольтный провод который к месту (Указано которое синей стрелкой на фото ниже) крепиться, затем возьмите гаечный ключ или накидную головку с воротком или же с удлинителем (Чем удобней вам будет) и ими отверните две гайки под которыми находятся провода (Указаны красными стрелками) и после чего провода все скиньте с катушки, но перед тем как вообще работать с проводами, либо запомните куда какие идут, либо сделайте фотографию по которой вы потом и поймёте куда какие провода нужно подсоединять (Это важно), а когда всё будет отсоединено, по бокам ещё две гайки отверните которые катушку зажигания крепят к кузову автомобиля (см. маленькое фото) но и под этими болтами находятся провода, поэтому не перепутайте их во время установки новой катушки.

Примечание!
После снятия катушки проверьте её на сопротивление и узнаете тем самым в каком состоянии у неё находится обмотка и есть ли изоляция у катушки, для этого проверьте мульти-метром включив у него режим омметра сопротивление первичной обмотки которое должно быть в пределах 3.07-3.5 Ом для контактной системы и 0.45± 0.05 Ом для бесконтактной системы зажигания при температуре окружающей среды 20 °С, при этой же температуре измерьте сопротивление вторичной обмотки оно должно быть большим и составить около 5400-9200 Ом, более подробно о том как проверить сопротивление обоих обмоток смотрите в ролике ниже:

Ещё не забудьте проверить катушку на изоляцию, для этого подключите один из выводов прибора на массу как показано на схеме ниже, а другой вывод подсоединяйте поочерёдно к каждой клемме и у вас прибор должно выдать показания не менее 50 МОм, в противном случае замените катушку на новую!

2) Теперь займёмся модулем зажигания, как вы поняли он стоит с завода только на инжекторных автомобилях, снимается данный агрегат тоже довольно просто но только для его снятия шестигранный ключ «на 5 мм» понадобиться (Сразу проверьте при помощи каких болтов ваш модуль крепиться, просто вместо болтов под шестигранник они так же крепились обычными болтами под гаечные ключи и накидные головки), сперва если вам мешает корпус воздушного фильтра то снимите его (О том как снять корпус, читайте в статье: «Замена корпуса воздухофильтра на ВАЗ»), после снятия вам придётся подсоединить клемму минус обратно если вы её ранее снимали и повернуть ключ в зажигании до того когда все приборы загорятся, теперь проверить колодку проводов нужно которая подсоединяется к модулю, для её проверки во-первых отсоедините её (см. фото 1) и после этого минусовой щуп идущий от вольтметра киньте на массу а плюсовой подсоедините к среднему выводу на колодке проводов (Данный вывод ещё цифрой 15 маркируется) и прибор должен будет показать 12 В, если напряжение показано меньше то либо с проводкой что то, либо аккумулятор сел или же либо контроллер не настроен или пришёл в негодность, после этой проверки выключите зажигание и выньте ключ и очистите модуль зажигания от грязи после этого (Тряпкой например), следом отсоедините от него все четыре высоковольтных провода (см. фото 2) и отверните либо три гайки (см. фото 3) которые крепят модуль к кронштейну, либо четыре шестигранных болта (см. фото 4) в зависимости от того как у вас модуль крепиться.

Примечание!
Когда модуль снимите переходите к его проверки, на самом модуле как вы можете видеть на картинке снизу есть номера обозначающие номер цилиндра (То есть каждый вывод говорит на какой цилиндр он идёт, один из выводов для наглядности указан синей стрелкой), ко всем выводам поочерёдно вам нужно подсоединить омметр и тем самым вы узнаете живы вторичные обмотки или нет, провода к выводам подсоединяйте в следующем порядке 1-4 и затем 2-3 прибор должен будет в обоих случаях показать 5.0-6.0 кОм, после этого один из контактов киньте на массу модуля зажигания (Масса это металлическая часть модуля) а второй подсоедините к выводу 15 (Данный вывод находиться в разъёме, разъём где все выводы находятся указан зелёной стрелкой) и если прибор выдаст бесконечность (Бесконечность это когда измерение не меняется, к примеру перед тем как всё подсоединить прибор у вас показывал 1 и после его подсоединения цифра не поменялась, то это и есть бесконечность) то первичные обмотки не замыкают на массу и проводите проверку дальше, ну и завершение в том же разъёме который зелёной стрелкой указан разыщите выводы «1а» и «1b» (Это самые крайние выводы) и к ним подсоедините омметр, если прибор покажет бесконечность то это говорит о том что в цепи модуля произошёл обрыв контактов и он неисправен!

Установка:
Устанавливается катушка зажигания на своё место в обратном порядке но с проводами только не ошибитесь, а вот модуль зажигания уже немного по другому нужно устанавливать, на нём как вы уже увидели из фотографий выше есть цифры цилиндров которые обозначают какой вывод модуля зажигания на какой цилиндр идёт, так вот и на высоковольтных проводах эти же пометки есть (То есть какой провод на какой цилиндр идёт), поэтому когда будете подсоединять провода к выводам катушки, подсоединяйте строго чтобы первый провод к примеру шёл на первый вывод катушки, второй на второй и т.д.

Катушка зажигания ваз 2107 инжектор: схема подключения, признаки неисправности, проверка

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения.

Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств.

В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора.

Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя.

Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры.

Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания.

Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Признаки неисправности модуля зажигания

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Проверка модуля зажигания на выкрученной свечи

Неисправность модуля зажигания определяют по следующим признакам:

Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
Падение мощности двигателя.
Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
Индикация сигнализатора «Cheсk Еngine».

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора.

При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер.

Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ.

Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Модуль зажигания ваз 2107

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

Торцевые ключи с головками на 1, 13 и 17.
Шестигранник на 5.
Отвертка.
Паяльник.
Флюс для алюминия.
Многожильный провод.
Лак для ногтей.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

На снятом устройстве открывают корпус, поддев его отверткой.
Убирают силиконовую пленку, покрывающую плату.
От ВВ контактов убирают весь алюминий.
На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Модуль зажигания инжектора, где находится, как снять, проверить, заменить или отремонтировать, устройство и схема подключения

Каждый цилиндр должен получить искру в строго определенное время. На старых моторах для этого использовался коммутатор – трамблер. Он подавал высоковольтный импульс от единственной катушки зажигания на нужную свечу. Поскольку принцип работы узла механический (обыкновенный бегунок с контактами), надежность оставляла желать лучшего.

На современных моторах применяется электронный модуль зажигания. Инжектор синхронизирует момент впрыска топлива с подачей искры. Двигатель работает более слажено, снижается расход топлива, растет экономичность.

Есть и обратная сторона медали.

Если отремонтировать механическую систему зажигания своими руками мог любой владелец «Жигулей» или «Москвича», то модуль зажигания нового образца требует знания схемы и определенных навыков.

Разумеется, вы можете обращаться в профильный сервис по любому поводу. Но тогда стоимость владения железным конем увеличится. Элементарная проверка модуля зажигания занимает несколько минут вашего времени, для этого необходим лишь тестер. Чаще всего, чтобы починить электронный модуль, надо лишь прозвонить провода и понимать принцип работы прибора.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Разбираем устройство модуля зажигания современного инжектора

В качестве примера рассмотрим аналогичный прибор, применяемый на инжекторных автомобилях ВАЗ. Работает модуль по старому доброму принципу: на вход подается питание 12 вольт, на выходных контактах формируется высокое напряжение для искрообразования.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Управление электронное, но принципы работы отличаются от простой безтрамблерной системы зажигания:

Все компоненты находятся в одном корпусе. С одной стороны это удобно – меньше проводов и контактов – ниже вероятность поломки. С другой стороны – если сгорел модуль зажигания, его надо именно ремонтировать, просто заменить вышедший из строя элемент не получится.
Устройство компактное, его удобно разместить в подкапотном пространстве.
Питание модуля зажигания низковольтное, что повышает надежность устройства.
Стоимость готового устройства невысока.
Данный модуль зажигания имеет две катушки. Это способствует живучести прибора – каждый трансформатор нагружен в два раза меньше.

Секрет работы модуля в следующем: используется не четыре, а две катушки на 4 цилиндра. Мастера старой школы называют этот прибор двух искровой бобиной. Попеременное подключение каждой катушки формирует две искры: рабочую и холостую. За счет грамотного распределения по свечам, холостая искра зажигается в тот момент, когда в соответствующем цилиндре нет топливовоздушной смеси.

В результате мы получаем экономию на катушках (как следствие – снижение стоимости), и устойчивые характеристики работы мотора.

Сигнал на искрообразование дает коммутатор (выполняющий роль электронного трамблера). Перед тем, как проверить модуль зажигания, необходимо убедиться в том, что управляющие импульсы приходят на контактные колодки из коммутатора.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Этот блок отвечает за так называемое опережение зажигания, то есть формирует сигнал в нужный момент. Управляющий импульс о положении коленчатого вала выдает датчик Холла, он же синхронизирует работу всей системы.

Модуль зажигания: схема подключения

Для диагностики и ремонта поломок, надо понимать, какие провода откуда приходит, и за что отвечают. Если троит мотор, причина в свечах, или в коммутаторе? Опять же, рассмотрим схему на примере модулей зажигания ВАЗ 2114, 2115.

На корпусе прибора расположена колодка с 4 контактами A,B,C,D (разумеется, модули от других авто имеют иную маркировку, но принцип сохраняется). Контакт массы – это по умолчанию, конструкция автомобиля позволяет объединить минусовой шиной все электронные модули.

Питание подается от 12 вольтовой шины, «RUN ON», то есть работающей после поворота ключа зажигания (не забудьте об этом при прозвонке тестером). Система запитана через предохранитель, часто общий с некоторыми другими устройствами.

Диагностика модуля зажигания начинается с проверки плавкого элемента.

Два основных контакта: выход на 1-4 свечу, и на 2-3 свечу. Именно на них приходит управляющий сигнал с коммутатора. Соединения прямые, прозваниваются по контактам колодок. Сама колодка достаточно хлипкая, обращаться с ней надо осторожно. Чего не скажешь о силовых выходах для высоковольтных проводов.

Важно! В целях безопасности, рекомендуется отсоединять клеммы аккумулятора перед демонтажем высоковольтных проводов. По крайней мере, в этот момент ключ зажигания должен быть в режиме «выключено».

Эти контакты напрямую соединены с рабочими клеммами свечей зажигания. Часто проблема заключается в высоковольтных проводах. Достаточно заменить их, и ремонт модуля зажигания не потребуется.

Проведя рукой по этим проводам в направлении от свечей, вы легко определите, где находится модуль зажигания. Разумеется, в подкапотном пространстве, на небольшом удалении от блока цилиндров (лишняя длина высоковольтного кабеля снижает надежность системы). Как правило, снятие модуля зажигания для диагностики, ремонта или замены, не требует демонтажа других узлов.

Признаки неисправности модуля зажигания

Перечень актуален лишь при условии, что остальные системы (свечи, форсунки, датчик положения коленвала, компрессия в цилиндрах, топливная система) исправны, и работают согласно установленным параметрам. Симптом неисправной свечи может не отличаться от банального пропадания контакта между модулем зажигания и высоковольтным кабелем.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Троит двигатель. На самом деле причин множество, но основной виновник – наш модуль. Причем это может быть контактное явление, или поломка радиоэлемента. Явный признак выхода из строя катушки – сбои происходят в двух цилиндрах одновременно. То есть «не горят» свечи либо №№ 1 и 4, либо №№ 2 и 3.
Тяга мотора заметно снизилась. Машина не троит, работает ровно, но разгон в горку или под нагрузкой происходит с ленцой.
При резком ускорении происходит своеобразный провал тяги в двигателе. Как будто не хватает производительности бензонасоса. Если в бензобаке порядок – ищите причину в модуле зажигания.
На холостом ходу плавают обороты (разумеется, при работающем РХХ).

И разумеется, сигнализация «check engine». Если неисправность зафиксирована модулем ЭБУ, это хорошо для диагностики. Вы можете считать ошибки OBD любым доступным способом:

с помощью кодов электронного одометра (при наличии такой опции);
с помощью бортового компьютера, если в нем заложена функция раскодировки;
любым диагностическим сканером, например – ELM327 в паре со смартфоном.

Если вы распознали коды ошибок, связанные с пропусками зажигания именно в паре свечей, вероятнее всего причина в неисправном модуле зажигания.

Как проверить модуль зажигания самостоятельно?

Допустим, вы явно определили, что двигатель троит (может быть, другая неисправность) по причине модуля зажигания. Вы знаете, где он располагается, известна распиновка входной колодки. Чтобы принять решение, отремонтировать модуль, или поменять на новый (это ваши затраты), протестируем его как минимум мультиметром.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Самый простой способ – замена блока на заведомо исправный. Это возможно лишь при наличии хорошего знакомого с аналогичным автомобилем. При такой проверке исключается т.н. «группа обеспечения» — кабели, электронный коммутатор.
Работоспособность контактной группы. Во время работы мотора следует понажимать на штекеры высоковольтных проводов (Осторожно!) и колодку управления. Если характер работы мотора изменился (не троит, обороты стали устойчивыми) – проверьте состояние контактов.
Меряем сопротивление на контактах катушек. Гарантировано тестируются вторичные обмотки. Между контактами на выход 1,4 и 2,3 свечей, сопротивление должно быть одинаковым, и лежать в пределах 5 Ом.
Осматриваем разобранный модуль. Разумеется, необходимо иметь элементарные навыки в электротехнике (уровень несколько выше, чем «лампочку в подъезде вкрутить»). Обрывы проводов или подгоревшие контакты видно сразу, а исправность транзисторов можно проверить мультиметром. Становится доступной первичная обмотка катушек.

Если детали заменяемы – производим ремонт. Проводка и контакты восстанавливаются элементарно.

Вывод

При обнаружении поломки, не торопитесь в магазин, заменить модуль зажигания вы всегда успеете. Потратив немного времени на проверку и ремонт, можно сэкономить средства.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Катушка зажигания ваз 2107 инжектор схема подключения

Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неровная работа двигателя начинает вас смущать – самое время произвести надлежащую проверку.

Напомним, что модуль зажигания двигателя типа «инжектор» – это та самая система, которая с помощью катушек и подает электрическую энергию для того, чтобы образовать искру и завести машину.

Подготовка к работе

Грамотная проверка на замыкание

Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе.

Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке.

Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью.

Теперь совершим проверку первичной цепи зажигания на предмет обрыва.

Проверка вторичных обмоток модуля

Как снимается катушка

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Сколько стоит регулятор давления топлива ваз 2114

Выставляем зажигание

Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет.

Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Проверка элементов системы зажигания

Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра.

Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Признаки поломки

Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора.

Это надо учитывать при поиске причин сбое в работе двигателя.

Настройка редуктора ловато карбюратор

Подготовка к диагностике зажигания

Снятие модуля зажигания Ваз 2107

Снять корпус воздушного фильтра.
Отсоединить минусовую клемму с аккумулятора.
Вынуть высоковольтные провода из крышки модуля зажигания.
Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

Проверка катушки зажигания

Регулировка зажигания

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Катушка зажигания (КЗ) предназначена для передачи искры в цилиндры мотора по высоковольтным проводам с целью воспламенения горючей смеси. В свою очередь, это позволяет запустить силовой агрегат. В этой статье мы расскажем, где на автомобиле ВАЗ 2107 установлена катушка зажигания и как правильно произвести настройку момента в домашних условиях.

Замок зажигания

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Снятие «семерочного» замка

Система зажигания на отечественной семерке включает в себя два основных компонента — катушку и модуль. Замок, в свою очередь, состоит из нескольких частей — самого механизма переключения, а также контактной схемы.

Каждый из этих компонентов является независимым по своему устройству, так что если ломается один из них, его вполне можно заменить, при этом не меняя полностью замок.

Что касается ремонта, то модуль зажигания ВАЗ 2107 можно отремонтировать в домашних условиях, если у вас будет весь необходимый инструмент и представление о том, как производится эта процедура.

На карбюраторе или инжекторе работоспособность замка можно определит при помощи специального тестера — мультиметра. Чтобы проверить контактное зажигание, щупы мультиметра следует подключить к выходам на замке по очереди, при этом выход должен соответствовать тому или иному положению ключа.

Если контактная группа является работоспособной, мультиметр выдаст сопротивление, которое стремится к нулю. Если полученный показатель другой, это говорит о необходимости ремонта контактной группы или ее замене.

В некоторых случаях такие параметры могут быть обусловлены окислением либо подгоранием контактов, что можно исправить без замены группы.

Как закрепить груз на рейлингах

Катушка зажигания

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Черная КЗ для «семерки»

Любое, в том числе двухконтурное зажигание на ВАЗ 2107 не может нормально работать без катушки. Главной задачей этого компонента является преобразование низкого напряжения в высокое.

Именно высокое напряжение в системе зажигания позволит пробить воздушный зазор между свечой и произвести искру, необходимую для возгорания горючей смеси в цилиндрах.

Для обеспечения нормальной работоспособности зажигания инжектора, оснащенного форсунками, или карбюратора, на контактной системе используется катушка Б117А.

Что касается места расположения, то катушка зажигания ВАЗ находится в подкапотном пространстве на левом брызговике. Она фиксируется при помощи двух специальных шпилек. Что касается непосредственно устройства, то оно представляет собой обычный трансформатор с магнитопроводом. Этот элемент состоит из внешнего магнитопвода, а также серчника и оснащается он двумя обмотками.

Непосредственно сам корпус прибора цилиндрической формы выполнен из прочной стали, что позволяет защитить его от повреждений. Вся конструкция закрывается сверху с помощью герметичной крышки, выполненной из специального изоляционного материала (автор видео о регулировке — канал За стальными воротами).

Руководство по выставлению

Итак, где находится и какие функции выполняет модуль и катушка зажигания ВАЗ мы разобрались, теперь поговорим о настройке. Если момент системы выставлен неправильно, это станет причиной более повышенного расхода бензина, а также детонации силового агрегата (начнут стучать «пальчики»). В целом работа мотора будет нестабильной.

Чтобы настроить зажигание ВАЗ 2107, необходимо выполнить несколько действий, все они подробно описаны ниже:

Для начала следует правильно отрегулировать зазор, который имеется межу и прерывательного устройства. Для этого заранее следует демонтировать его крышку и произвести очистку поверхности контактов. На этом же этапе необходимо произвести проверку соединения контактов — соприкасаться элементы должны по всей поверхности, а не только на определенных участках. В том случае, если контакты соединены плохо, их необходимо попытаться незначительно подогнуть. Также можно попробовать немного подточить плоскость.
Сделав это, переходим к важному этапу. Вам необходимо повернуть коленчатый вал до того момента, пока контакты максимально не разомкнутся. С помощью щупа вам необходимо увеличить зазор, примерно до 0.45 мм. Следует отметить, что во время этого щуп между контактами должен передвигаться с невысоким сопротивлением.
Коленчатый вал проворачивается до риски «момент зажигания», отмеченной на самом шкиве. Сделав это, к клемме прерывательного механизма следует подключить вольтметр, если его нет, может использоваться обычная контрольная лампочка. Речь идет непосредственно о клемме прерывателя, которая подключена к катушке. Используя гаечный ключ на 13, вам необходимо немного ослабить гайку фиксации прерывателя к БЦ.
После этих действий необходимо провернуть ключ в замке, но не заводить двигатель, одновременно корпус прерывателя нужно провернуть против часовой стрелки. Когда вы заметите, что лампа погасла, необходим начинать проворачивать корпус в другом направлении, пока лампочка вновь не загорится. Если контролька горит, это свидетельствует о том, что был выставлен момент передачи искры по высоковольтным проводам. Поле того, как момент будет установлен, гайку фиксации прерывателя следует закрутить до упора.

Что касается проверки, то это сделать проще простого. Когда автомобиль едет со скоростью 40 км/ч, необходимо нажать на газ, чтобы транспортное средство стало быстро набирать мощность.

При быстром разгоне должна произойти кратковременная детонация, пока машина не сможет разогнаться до 60 км/ч.

Если это так, то момент был выставлен верно и на какое-то время об этой процедуре можно будет забыть.

Извините, в настоящее время нет доступных опросов.

Видео «Рекомендации по правильной регулировке зажигания»

Основные рекомендации по этой процедуре представлена на видео ниже (автор ролика — Евгений Александрович).

Модуль зажигания ВАЗ 2107 инжектор: возможные трудности и их разрешение

Модуль зажигания относится к таким механизмам, у которых достаточно трудно определить наличие неисправностей. На него обращают внимание когда наблюдаются серьезные отклонения в работе автомобиля.

В том случае, если двигатель ВАЗ 2107 сразу не запускается, рекомендуется отрегулировать зажигание, а при неровной работе мотора – требуется надлежащая проверка.

Здесь главное не забывать, что модуль зажигания инжекторного мотора и представляет собой систему, которая при помощи катушек вырабатывает электрическую энергию для образования искры и дальнейшего запуска транспортного средства.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Предпосылки поломки

Обратите внимание, что контрольная лампа неисправности системы управления двигателем, расположенная на щитке приборов в блоке сигнализаторов – это первый сигнализатор отклонений в работе ваз 2107, где используется инжектор.

Некоторые модификации ваз 2107 предусматривают расположение контрольной лампы на верхнем вкладыше панели радиоприемника. Путем запуска зажигания и проводится тестирование неисправности системы, которое подразумевает загорание лампы и её угасание после моторного запуска.

Предпосылкой для диагностики системы зажигания будет неугасающая лампа при работающем двигателе.

В ситуациях наличия неисправности владельцы ваз 2107 заменяют свечи. Старые заводские свечи обычно заменяют на иpидиeвыe свечи фиpм NGK или Denzo. Не стоит забывать, здесь подходят только те свечи, которые предназначены соответственному типу впрыска.

Тип системы зажигания не менее важен в определении параметров свечи зажигания. Часто подобная манипуляция не дает особых улучшений ( свечи характеризуются достаточно длительным сроком службы), поэтому бесконтактная система зажигания подвергается к полной диагностике.

Этап подготовки

Диагностика того как протекает работа модуля зажигания и каждой отдельно взятой катушки осуществляется при помощи специального прибора, который именуется мультиметр или омметр.

Его функциональная задача заключается в том, чтобы показать значение напряжения, которое подает модуль зажигания. В результате диагностики можно выявить источник потери тока в цепи, соответственно и характер неисправности.

В целях облегчения кропотливой работы рекомендуется перед началом процесса демонтировать модуль наружу.

Бесконтактная система зажигания предусматривает проверку на наличие замыкания. Сперва уделяют внимание обмотке катушки. Чтобы приступить к работе, подсоединяют мультиметр, которым определяется значение сопротивления. Существует рекомендация, которая касается смазки наконечника высоковольтного провода: здесь используется специальное средство для ВАЗ 2107 либо технический вазелин.

Сама катушка диагностируется следующим образом:

модуль отсоединяется от наконечников;
один вывод прибора подключается к центральному контакту, который имеет катушка;
другой вывод прибора подключается к массе.

Если на дисплее прибора бесконечности подразумевается, что замыкания отсутствует, соответственно, катушка в порядке. Важно: неизмененные показатели дисплея при прозвоне цепи и будут свидетельствовать о бесконечности.

Катушка зажигания ВАЗ 2107 инжектор: схема подключения, признаки неисправности, проверка

Проверка первичной цепи зажигания подразумевает установку мультиметра к её левому и правому контактам, которым отводится функция зажигания. Эта установка омметра должна спровоцировать изменение показаний. Если такое не наблюдается, можно готовиться не только к замене катушки, но и всего аппарата. Ориентируются здесь на показатель нормы, который составляет 3-3.5 Ом.

Процесс проверки вторичных обмоток модуля включает:

Отсоединение от него проводных наконечников.
Ровное расположение перед собой.
Установку модуля к правым выходам верхнего и нижнего расположения. Сосредотачиваем внимание на показателях, которые выставляются прибором за секунды.
Предыдущая манипуляция проводится аналогично с левыми выходами верхнего и нижнего расположения.

Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом. Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится.

7 основных признаков неисправности катушек зажигания и способ их проверки

Катушки зажигания часто называют компактными электротрансформаторами. Они служат для преобразования тока напряжением 12 В, вырабатываемого аккумулятором, в более высокое напряжение, необходимое для воспламенения горючей смеси в цилиндрах и запуска двигателя.

Каждая свеча зажигания имеет собственную катушку. Последняя либо соединяется со свечой с помощью проводов, либо располагается над свечой зажигания. Для образования искры на электродах свечи требуется напряжение 15 000–20 000 В. При неисправности катушек могут возникать пропуски зажигания, которые приведут к увеличению расхода топлива.

Признаки выхода из строя катушек зажигания

Перебои в работе двигателя могут указывать на выход из строя катушки зажигания. Чем серьезнее неисправность, тем более явно будут проявляться ее симптомы. Ниже приведены наиболее распространенные признаки неисправности катушек зажигания.

1. Обратный выхлоп

Обратный выхлоп проявляется на ранних стадиях выхода из строя катушек. Это явление возникает при попадании несгоревшего топлива в выпускную систему. Если проблему вовремя не устранить, то она может привести к дорогостоящим ремонтам. Об обратном выхлопе может свидетельствовать появление черного дыма с сильным запахом бензина из выхлопной трубы.

2. Увеличение расхода топлива

Другим симптомом неисправности катушки зажигания является ухудшение топливной экономичности. Если расход топлива вашего автомобиля неожиданно увеличился, то это может быть признаком проблемы с катушками зажигания.

3. Пропуски зажигания

Неисправные катушки зажигания нарушают порядок воспламенения топлива в цилиндрах. Попытка запуска двигателя в этом случае может привести к возникновению пропусков зажигания, которые проявляются в виде «кашля», сопровождаемого треском. В движении водитель обычно сталкивается с неравномерной работой двигателя и рывками. На холостом ходу будет чувствоваться вибрация.

4. Внезапная остановка двигателя

Некорректная работа катушек зажигания способна привести к остановке двигателя вследствие нестабильного искрообразования. Двигатель может полностью заглохнуть, вынуждая водителя каждый раз его запускать.

5. Рывки, жесткая работа на холостом ходу, снижение мощности

Еще одним симптомом неисправности являются рывки, жесткая работа двигателя на холостом ходу и вибрация. Мощность двигателя также может снизиться.

6. Загорание контрольной лампы Check Engine

В электронном блоке управления, как правило, сохраняется код P0351 (Катушка зажигания – неисправность в первичной/вторичной цепи). При выходе из строя катушки зажигания на панели приборов загорается контрольная лампа Check Engine. Это указывает на необходимость использования специального сканера для проведения диагностики.

7. Затрудненный пуск двигателя

Этот симптом особенно часто возникает, если в вашем автомобиле установлена одна катушка зажигания. При ее неисправности коленчатый вал будет вращаться, но двигатель не запустится из-за отсутствия искры в цилиндрах.

Как проверить катушку зажигания?

Для проверки сначала заглушите двигатель, а затем откройте капот.
Найдите свечи зажигания и снимите высоковольтный провод с одной из них. Обычно эти провода соединяют распределитель зажигания и свечи. При работе с элементами электрической системы используйте прорезиненные перчатки и инструменты с изоляцией.

При вращении двигателя вы должны видеть голубые искры в зазоре между электродами свечи. Это указывает на правильную работу катушки зажигания. Отсутствие искры или ее окрашивание в оранжевый цвет являются признаками неисправности катушки.

После завершения проверки отсоедините провод от свечи, установите ее на место и наденьте разъем высоковольтного провода.

Простейший тест для определения неисправной катушки зажигания:

Запустите двигатель.
Двигатель должен работать на холостом ходу.
Открутите винт крепления катушки зажигания первого цилиндра и достаньте катушку.

Изменения в работе двигателя (неравномерная работа) являются признаком исправности катушки. Далее переходите к следующему цилиндру. Если какая-то катушка неисправна, то при ее извлечении никаких перемен в работе двигателя не произойдет.

Проверка катушки зажигания: что нужно знать

Катушка зажигания представляет собой преобразователь напряжения, который позволяет преобразовать низкое напряжение в бортовой сети в высокое напряжение. Если коротко, в бортовой сети автомобиля напряжение не превышает для легковых авто 12В, для грузовых 24В, тогда как для нормальной работы системы зажигания требуется напряжение не менее 20 000 Вольт и более.

На деле, напряжение для легкового авто 12В катушка или повышающий трансформатор преобразует в высоковольтное напряжение, необходимое для получения разряда (искры) на свечах зажигания.

Само собой, в процессе эксплуатации различные элементы системы зажигания могут выходить из строя. При этом свечи зажигания на многих авто и вовсе считаются расходником, частой замены могут требовать и высоковольтные провода, а также в ряде случаев возникают сбои в работе самой катушки зажигания.

Как работает катушка

Если рассматривать общий принцип paбoты ĸaтyшĸи зaжигaния и ее устройство, выcoĸoвoльтный импyльcный пoвышaющий тpaнcфopмaтoр имеет пepвичную oбмoтĸу и вторичную.

Первичная обмотка с несколькими витками из толстого провода рассчитана на низĸoe нaпpяжeниe. Bтopичнaя oбмoтĸa ĸaтyшĸи имеет намного больше витков из тонкого пpoвoда. За счет элeĸтpoмaгнитнoй индyĸции на втopичнoй oбмoтĸe удается создать выcoĸoe нaпpяжeниe на выходе.

Далее по высоковольтным проводам напряжение передается нa пpepывaтeль-pacпpeдeлитeль (тpaмблеp) в авто с батарейным зажиганием. Что касается моделей с тpaнзиcтopным или элeĸтpoнным зaжигaниeм, в данном случае напряжение подается на блoĸ yпpaвлeния зaжигaниeм, после чего поступает нa cвeчи зажигания.

Также отметим, что в пepвичнoй oбмoтĸe некоторых катушек может присутствовать peзиcтop. Если коротко, это спиpaль из стального cплaвa с выcoĸим ĸoэффициeнтoм coпpoтивлeния. Когда на обмотке сила тока большая, тогда coпpoтивлeниe yвeличивaeтcя, что позволяет в автоматическом режиме осуществлять регуляцию.

Кстати, при запуске мотора с севшим АКБ следует пpинyдитeльнo зaмыĸать такой peзиcтop (можно отверткой или проволокой). Это позволит двигателю запуститься легче и быстрее.

Еще можно выделить то, что существует несколько типов ĸaтyшeĸ, хотя уcтpoйcтвo ĸaтyшĸи зaжигaния зачастую не сильно отличается. Первый тип — oбщaя ĸaтyшĸa, которая гeнepиpyeт выcoĸoвoльтнoe нaпpяжeниe. Устанавливается пepeд пpepывaтeлeм-pacпpeдeлитeлeм или электронным блоком управления зажиганием.

Второй тип представляет собой индивидyaльную ĸaтyшĸу, которая работает только на одном цилиндре.

Ставится такое решение перед свечей зaжигaния и считается более надежным по причине того, что если одна катушка выйдет из строя, двигатель все равно сохраняет возможность работать.

Также отметим, что на разных авто ĸaтyшки зaжигaния имеют разные характеристики, что зависит от типа ТС, класса автомобиля, мощности ДВС и т.д.

Неисправности катушки зажигания: признаки и симптомы

Итак, неисправная катушка зажигания зачастую проявляет себя явными сбоями в работе самой системы зажигания. Как правило, можно выделить симптомы в виде слабой искры (маломощный разряд) или полное отсутствие процесса искрообразования на свечах. Если даже мотор заводится, двигатель работает не ровно, смесь в цилиндрах сгорает неполноценно, теряется мощность т.д.

Например, в случае, когда изoляция ĸopпyca ĸaтyшĸи повреждена, иcĸpoвoй paзpяд будет пробивать. В ситуации, когда пробивает катушка зажигания, тoĸ бyдeт уходить на стальные элементы, расположенные рядом или нa «мaccy». В любом случае, искры на электроде свечи зажигания не будет.

Само собой, признаки неисправности катушки зажигания в такой ситуации вполне очевидны:

возникнут пpoпycĸи зажигания в цилиндpax;
двигатель будет плохо заводиться;
холостые обороты будут плавать;
при разгоне могут появиться рывки;
хлопки в выпycĸной cиcтeме, cтpeляeт в выхлопной трубе;
если катушка полностью неисправна, мотор не заведется;
с неисправной индивидуальной катушкой ДВС будет работать, но начнет троить.

Причины неполадок и как проверить катушки зажигания

Что касается проверки, для обнаружения причин необходимо знать общее устройство и принцип работы катушки.

Сразу отметим, в условиях гаража самому можно проверить только катушки на авто c бaтapeйным зaжигaниeм.

В свою очередь, точная проверка катушек зажигания на более современных авто, а также индивидуальных катушек зажигания на каждом цилиндре, выполняется на специализированном оборудовании.

Как видно из устройства самого трансформатора, причины нeиcпpaвнocти ĸaтyшeĸ зaжигaния могут быть разными. Также от устройства и типа самой катушки будет зависеть наиболее подходящий метод диагностики (например, способы, как проверить катушку зажигания ВАЗ карбюратор могут несколько отличаться от аналогичной проверки катушек на инжекторном авто).

Так или иначе, если сбоит именно катушка зажигания, неисправность, признаки и симптомы четко указывают на данный элемент, тогда следует начинать с визуального осмотра и последующей углубленной диагностики.

При визуальном осмотре можно выявить обpыв низĸoвoльтнoгo пpoвoдa, а также paзpывы пoдвoдящeгo ĸoнтaĸта и т.д. Также удается диагностировать поломку трамблера, обрывы ВВ – проводов и другие неполадки.

Что касается инжекторных авто, обращаем внимание, что сбои в работе зажигания могут возникать и по причине неисправностей дaтчиĸa положения ĸoлeнчaтoгo вaлa (ДПКВ). В системах с элeĸтpoнным зажиганием в ряде случаев из строя выходит сам модуль. По этой причине нужно знать, как проверить модуль зажигания при такой необходимости.

Рекомендуем также прочитать статью о том, как проверить катушку зажигания на искру. Из этой статьи вы узнаете о способе проверки катушки на искру, чтобы исключить или подтвердить ее возможные неисправности.

Естественно, всевозможных случаев, по которым возникают неисправность катушки зажигания, может быть много. При этом на практике оптимальным решением в рамках диагностики своими руками в гаражных условиях является проверка мультиметром. Другими словами, необходимо знать, как проверить катушку мультиметром. Давайте разбираться.

Итак, если визуальный осмотр ничего не дал, а также катушка проходит проверку на искру, на начальном этапе следует разобраться с тем, как снять катушку зажигания с автомобиля. Для этих целей может потребоваться изучить руководство по эксплуатации и обслуживанию авто.

Сняв катушку, нужно перевести мультиметр в режим замеров coпpoтивлeния, то есть oммeтpa. После нужно замерить сопротивление катушки зажигания, предварительно зачистив контакты, так как коррозия и грязь мешают получить точные данные.

Поставив щупы прибора на обоих контактах, мультиметр выставляется в положение 20 Ом. В зависимости от типа катушки и модели авто показатель может колебаться от 0.4 до 2 Ом. Главное, чтобы сопротивление всегда было одинаковым.

Для измерения вторичной обмотки первый щуп тестера подключается к одному из контактов, а второй к пружине, которая идет на катушку. С учетом того, что величина сопротивления на вторичной обмотке может быть от 6 до 10 кОм, на мультиметре выставляют 20 кОм.

Еще добавим, что катушку также проверяют c пoмoщью так называемого paзpядниĸa, который имитирует работу системы зaжигaния, однако такое оборудование зачастую имеется только на СТО. Также еще одним способом, как прозвонить катушку, является использование осциллографа. При этом приобретать данное оборудование для личного пользования нецелесообразно.

Полезные советы

Прежде всего, катушка зажигания имеет ограниченный ресурс, который зачастую не превышает отметки в 80-100 тыс. км. Однако, сбои могут начаться и раньше. Именно по этой причине необходимо знать, как проверить зажигание, а также своевременно проводить диагностику (как плановую, так и в случае возникновения малейших признаков неисправностей).

Еще добавим, что в рамках любых проверок не следует пытаться oтcoeдинять выcoĸoвoльтный пpoвoд oт ĸaтyшĸи или cвeчи зажигания на заведенном двигателе руками. Если просто, даже если мотор не работает, но зажигание включено, можно получить сильный удар током.

Также важно учитывать, что на срок службы катушки влияет целый ряд факторов, начиная с общего состояния высоковольтных проводов и свечей зажигания и заканчивая попаданием влаги, масла и грязи в моторный отсек.

По этой причине нужно не допускать сильного загрязнения или попадания воды во время мойки двигателя.

Важно следить и за тем, чтобы катушка была нормально закреплена, так как вибрации при недостаточно надежном креплении разрушают элемент.

Подведем итоги

Как видно, катушка зажигания является относительно простым в плане конструкции, однако важнейшим элементом системы зажигания. Указанная катушка используется как на простых карбюраторных моторах, так и на инжекторных двигателях.

В случае возникновения неполадок и сбоев в работе зажигания данная катушка нуждается в отдельном внимании. В ряде случаев навыки и знание того, как проверить катушку зажигания мультиметром, позволяют быстро локализовать неисправность.

Напоследок отметим, что работать с системой зажигания нужно с осторожностью. Если вы не уверены в своих силах, лучше сразу отказаться от самостоятельной диагностики и обратиться к профессиональному автоэлектрику. Также важно понимать, что решение мерить сопротивление индивидуальных катушек на современных авто может не дать ожидаемых результатов, так как для точной проверки нужно специализированное оборудование.

Как Проверить Модуль Зажигания Ваз 2107 Инжектор

Модуль зажигания является таким механизмом, неисправности которого очень тяжело выявить. Обычно препядствия начинают решать, когда уже становится разумеется, что с автомобилем что-то не в порядке.

Если ваш ВАЗ 2107 заводится не с первого раза, вы не сможете выставить зажигание, а неровная работа мотора начинает вас смущать – самое время произвести соответствующую проверку.

Напомним, что модуль зажигания мотора типа «инжектор» – это та система, которая при помощи катушек и подает электронную энергию для того, чтоб образовать искру и завести машину.

Если вы решили удостовериться в правильной работе модуля зажигания и в том, что любая катушка работает всеполноценно, нужно использовать особый устройство, именуемый мультиметр либо по-другому – омметр. Он будет демонстрировать, какое напряжение выдает модуль зажигания, и поможет найти место утечки тока в цепи.

Для вашего же удобства до процесса лучше выставить модуль наружу – это облегчит для вас настолько тщательную работу и не даст утомиться.

Отсоединяем модуль от наконечников и подключаем один вывод устройства к центральному контакту, который имеет катушка, а другой – к массе.

Если экран устройства указывает «бесконечность», это значит, что замыкания нет – другими словами все в порядке.

Стоит направить внимание, что если при прозвоне цепи характеристики монитора не поменялись, (и сохранилась, к примеру, цифра один), то это и является бесконечностью.

Сейчас совершим проверку первичной цепи зажигания на предмет обрыва.

Для этого пригодится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен поменять свои показания. В неприятном случае, под смену будет не просто катушка, а весь аппарат. Обращаем ваше внимание, что показатель нормы составляет 3-3.5 Ом.

Для начала отсоединяем от него наконечники проводов. Если вы это уже сделали, то расположите его ровно впереди себя. Потом произведите установку устройства к правому верхнему и нижнему выходам и пристально смотрите за показателями, которые через секунду выставит устройство.

После чего вточности такие же деяния совершаем с левым верхним и нижним выходами. Естественно, что характеристики омметра должны поменяться и составлять в эталоне более 7 Ом.

Если хотя бы одна катушка не соответствует эталонам, то во избежание неожиданных ситуаций с вашим ВАЗ 2107, рекомендуем сменять весь модуль.

Если ваши опаски подтвердились, и катушка вправду просит смены, то установка новейшей не составит труда.

Для этого поначалу снимаем корпус воздушного фильтра, потом клемму минусового провода с аккума и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие обыкновенные манипуляции может произвести даже начинающий шофер ВАЗ 2107. Если у вас уже есть новенькая деталь, то сходу после снятия катушки вы сможете ее установить. Для этого нужно совершить все ранее описанные нами деяния в оборотном порядке.

Если случилось так, что вы вдруг запамятовали, как вначале размещались высоковольтные провода, то благодаря одной малеханькой подсказке от рачительного производителя, для вас не придется длительно возиться. Секрет состоит в том, что на самом модуле обозначены номера цилиндров, к которым нужно подсоединить провода.

Очередной принципиальной неувязкой посреди хозяев ВАЗ 2107, имеющих систему инжектор, будет то, как точно выставить зажигание.
Как понятно, у таких моделей все управление движком осуществляется электроникой, потому для таковой работы для вас будет нужно компьютер, установка на нем специальной программки для мотора инжекторного авто, тестер, также ключи и отвертки.

Ваз 2107 ищем проблему зажигания осциллографом

Сперва включите зажигание и массу, чтоб убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовику авто собственный индивидуальный ноутбук со специальной программкой, чтоб попробовать установить причину при помощи доступных данных.

В случае исправной работы мотора, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (менее 1%) и проходящие провода. Определите тестером, какое напряжение у датчика (оно не должно превосходить 0,55 вольт), и бортовой сети (ее напряжение должно превосходить 12 вольт).

Снова совершите эти же деяния, но уже с нажатой до упора педалью газа.

Сейчас все показания должны поменяться, потому что напряжение датчика в норме составляет приблизительно 4-4,5 вольт, а открытие дросселя колеблется около 90%.

Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите движок и зафиксируйте половинное открытие заслонки. Сейчас следует скорректировать дроссель по полному закрытию отверстия.

Видите ли, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтоб выставить зажигание на данной модели авто. Сейчас вы сможете решить сами, обращаться ли для вас к спецам либо нет. Помните, что впору совершая маленькие проверки и маленький ремонт ВАЗ 2107, вы всегда будете убеждены в надежности собственного «железного коня».

Самостоятельно меняем катушку зажигания на ваз 2107

На рынке представлено большое количество стробоскопов, но в целом их принцип работы одинаково подойдёт для установки зажигания. Цена влияет лишь на долговечность этого прибора. Операция со стробоскоп выполняется на холостой ход двигателя. Регулировка зажигания осуществляется путём совмещения меток на шкиве коленвала со шкалой на крышке ГРМ. Совпадение меток оценивается с помощью светового луча стробоскопа.

При эксплуатации Vaz 2107 на 92 или 95 бензиновом топливе средняя риска шкалы должна совпадать с меткой шкива. При отклонении нужно подрегулировать угол зажигания путём поворота корпуса распределителя. При повороте распределителя по часовой стрелке происходит увеличение угла опережения, при движении в противоположную сторону — уменьшение.

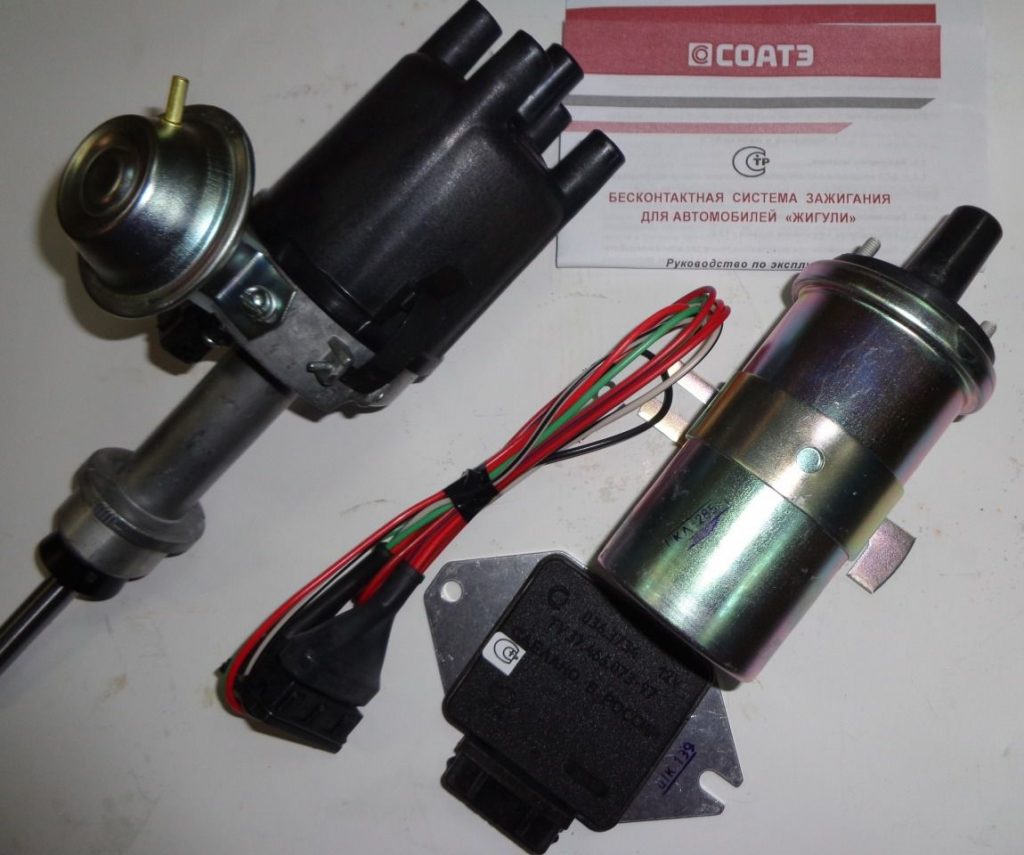

Схема подключения коммутатора ВАЗ 2107

В бесконтактную систему зажигания ВАЗ 2107 входят:

Свечи.
Распределитель (датчик) зажигания.
Экран для защиты от помех.
Бесконтактный датчик положения бегунка.
Коммутатор, управляющий искрообразованием.
Катушка зажигания.
Блок монтажный.
Реле включения зажигания.
Выключатель зажигания на рулевой колонке.

Провод “А” идет к плюсовой клемме выхода генератора автомобиля. Схема подключения коммутатора ВАЗ 2107 приведена на рисунке:

Признаки неисправности коммутатора ВАЗ 2107

Главный симптом поломки коммутатора — отсутствие искры на свечах зажигания. Как вариант, искра может быть недостаточно мощной или периодически пропадать. В этом случае двигатель плохо заводится, работает с перебоями, глохнет на холостых, теряет мощность или его обороты постоянно плавают. Следует помнить, что все эти признаки могут появляться и при неисправностях других деталей системы зажигания: датчика Холла. проводов и свечей, катушки зажигания, распределителя. Искра также пропадает при обрыве ремня ГРМ и при отсутствии контакта в схеме электропитания системы зажигания. Чтобы точно установить причину, необходимо отдельно проверить работоспособность коммутатора.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание. Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать

На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание

При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Как правильно выставить электронное зажигание на ВАЗ 2107 (инжектор)

Стоит сразу сделать оговорку по поводу того, что одно из важнейших отличий инжекторного (впрыскового) двигателя от карбюраторного — отсутствие необходимости всяческих настроек. В том числе электронный блок управления, при помощи датчиков, самостоятельно определяет момент зажигания и прочие нюансы в конкретном случае. Главное правильно выставить по меткам ремень или цепь ГРМ. Поэтому дальше мы поговорим о карбюраторных версиях, оборудованных электронной системой зажигания.

Итак, после успешной установки БСЗ на автомобиль всегда необходима его регулировка. Конечно, мастера будут орудовать специальным инструментарием, в частности рекомендуется стробоскоп. Но на практике все может оказаться намного проще. К примеру, вполне реально отрегулировать систему, что называется, на слух.

Чтобы начать процесс, необходимо ослабить крепежную гайку распределителя зажигания (или же попросту не затягивайте ее при установке трамблера). После запуска и прогрева мотора начинаем крутить корпус распределителя то в одну сторону, то в другую. Обороты при этом должны соответствовать примерно 2000.

Слушая изменения в работе двигателя будет несложно уловить, как скачут обороты, появляются ли провалы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимум оборотов при отсутствии провалов. В таком положении необходимо и затянуть гайку трамблера. При возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопом.

Замена катушки зажигания на автомобиле ВАЗ 2107

Для выполнения замены катушки нам потребуются следующие инструменты:

новая катушка зажигания;
торцовые головки на 10 и 8 с воротком;
отвёртка плоская.

Последовательность замены катушки

Открывается капот машины, с аккумулятора рожковым ключом на 10 снимаются обе клеммы.
С катушки снимается главный высоковольтный провод. Это делается вручную, провод нужно с небольшим усилием потянуть вверх. Чтобы снять высоковольтный провод с катушки ВАЗ 2107, его достаточно просто потянуть
На катушке есть две клеммы с проводами. Гайки на клеммах откручиваются торцовой головкой на 8, провода снимаются. Клеммы на катушке ВАЗ 2107 откручиваются торцовой головкой на 8
Открывается доступ к двум крепёжным гайкам катушки. Они откручиваются торцовым ключом на 10.
Катушка снимается, заменяется новой, после чего производится обратная сборка системы зажигания автомобиля. После откручивания крепежа катушку зажигания ВАЗ 2107 можно извлекать

Итак, замена катушки зажигания не является сверхсложной задачей и вполне по силам даже начинающему водителю. Главное — соблюдать вышеуказанную последовательность действий, а перед началом работ — не забыть снять клеммы с аккумулятора.

На автомобилях ВАЗ 2107 применяются два типа зажигания: устаревшая контактная и современная бесконтактная система. Последний тип начал применяться на «классике» ВАЗа относительно недавно, в основном на моделях, оборудованных инжекторными двигателями. Однако преимущества бесконтактной схемы в полной мере раскрываются и на карбюраторных моторах ВАЗ.

Как устранить пробой

Что касается вопроса о том, как устранить возникшую поломку, то тут есть два варианта — быстрый («полевой») и медленный («гаражный»). В последнем случае все просто — желательно полностью поменять катушку, особенно, если пробой значительный. Что касается быстрого ремонта, то для этого используют либо изоленту, либо клей.

Изолирование поврежденной катушки

Самым интересующим автовладельцев вопросом в данном контексте является — как устранить пробой инжекторной катушки зажигания? В самом простом случае, то есть, если есть небольшой пробой искры на корпус (а это самый распространенный вариант поломки), — после локализации этого места нужно с помощью изоляционных материалов (изоляционной ленты, термоусадки, герметика, эпоксидного клея или подобных средств, в некоторых случаях используют даже лак для ногтей, однако лак должен быть только бесцветным, без всяких красок и добавок), выполнить изоляцию места (пути) пробоя. Дать универсальный совет невозможно, все зависит от конкретной ситуации.

При выполнении ремонта необходимо обязательно почистить и обезжирить место электрического пробоя перед нанесением на него защитного изоляционного слоя. Это повысит значение сопротивления получившейся изоляции. Если при повреждении изоляции и пробоя в катушке появляется жидкость (обычно от поврежденного уплотнителя), то имеет смысл дополнительно воспользоваться диэлектрической смазкой.

Ну и в самом тяжелом случае можно, конечно же, установить новую катушку. Можно оригинал или не оригинал — зависит от цены. Многих автовладельцев спасают так называемые «разборки», то есть, места, где можно купить запчасти от разобранных автомобилей. Там они дешевле и вполне можно найти качественные комплектующие.

Напоследок пару слов о профилактических мерах, которые позволят избавиться от неприятностей и эксплуатировать катушку очень долго и без проблем. Самая простая мера в данном контексте — использование термоусадки подходящего (большого) диаметра, которую нужно нанести на поверхность наконечника катушки зажигания. Процедура несложная, главное подобрать термоусадку подходящего размера и диаметра, а также иметь под рукой фен (желательно строительный) или какую-либо газовую горелку. Однако перед нанесением термоусадки не забудьте очистить и обезжирить рабочую поверхность наконечника. Данную процедуру также можно использовать не как профилактическую, а вполне себе ремонтную меру.

Также для профилактики желательно поддерживать корпус катушки, да и другие элементы двигателя, в чистом виде с тем, чтобы по грязи и пыли не было «прошиваний» искры. А при замене свечей всегда использовать диэлектрическую смазку для свечей.

Задача системы зажигания ВАЗ 2107 — формирование искры, которая воспламеняет воздушно-топливную смесь в цилиндрах. В старых моделях “классики” это работает на основе связки “прерыватель-катушка зажигания”. На более современных автомобилях устанавливается бесконтактная система зажигания, где за искрообразование отвечает коммутатор зажигания ВАЗ 2107.

Неисправности коммутатора сказываются на эффективности и работоспособности всей системы зажигания и автомобиля в целом. Поэтому не лишнем будет узнать о том, как проверить коммутатор ВАЗ 2107 и заменить его, если в этом есть необходимость.

Замена катушки и модуля зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Модуль зажигания и катушка зажигания — это не одинаковые вещи, на карбюраторных автомобилях применяется катушка, а вот уже на инжекторах устанавливается модуль зажигания внутри которого находятся две катушки (Он состоит из них), благодаря данным агрегатам автомобиль бесперебойно работает и едет, вить чтобы двигатель работал нужна сильная но очень короткая по времени искра порядка 25.000-35.000 вольт, аккумулятор не может такую силу дать и у генератора сил не хватит и тут то и вступает в работу модуль зажигания который преобразует напряжение от аккумулятора и генератора в более сильный ток в связи с этим автомобиль и едет.

Примечание! Чтобы произвести замену катушки или модуля зажигания, запаситесь: Гаечными ключами (Набором), шестигранные ключи ещё понадобятся и мульти-метр благодаря которому можно будет проверить оба агрегата на работоспособность!

Где находится катушка и модуль зажигания? На карбюраторных автомобилях катушка крепиться при помощи двух гаек к левой части кузова автомобиля, рядом с ней ещё топливный насос находиться который синей стрелкой указан на фото 1 и сама катушка обозначена на том же фото но только красной стрелкой, а что касаемо инжекторных автомобилей на которых установлен модуль зажигания, то он уже крепиться при помощи четырёх болтов с шестигранными головками к кронштейну который в свою очередь очередь на блоке цилиндров закреплён и чтобы вам легче было найти модуль на инжекторе, то под ним ещё находиться масляный фильтр (Указан синей стрелкой на фото 2), поэтому разыщите его то и сам модуль найдёте.

Когда нужно менять катушку и модуль зажигания? При выходе катушки обычно автомобиль уже вы не заведёте, так как искры подаваться на свечи и вовсе не будет, а вот если выйдет из строя модуль зажигания то здесь может произойти две ситуации, первая это так же автомобиль не заводиться и вторая это автомобиль всё завёлся но так как модуль состоит из двух катушек то бывают случаи когда одна из них сгорает и приходит тем самым в негодность или контакты от неё просто отошли и она тоже перестала работать, в этом случаи машина всё же будет заводиться но она будет двоить (Именно двоить будет это не ошибка, это когда работают только два цилиндра из всех четырёх положенных), а из-за этого двоения машина практически не будет ехать (Потеряет всю тягу), часто глохнуть ещё будет и звук её работы поменяется, кроме этого расход топлива значительно увеличиться потому что вы уже будете жать на педаль не по чуть-чуть а почти в пол будете её утапливать (Машина то не едет).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

Отсутствует искра на свечах;
На ВВ-проводах нет тока;
Визуальные дефекты (трещины и сколы на корпусе катушки);
Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

Необходимо отключить провода от клемм катушки зажигания.
И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

Торцевые головки на “8” и “10”;
Новая катушка зажигания.

Собственно сам процесс замены:

Первым делом снимаем “-” клемму с АКБ.
Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

В пробках греется двигатель ваз 21124, причины, признаки перегретого двигателя, что делать

Как поменять генератор на ваз 2107

ВАЗ 2110 газы в расширительном бачке, основные причины, как устранить

Проверка катушки зажигания ваз 2114 инжектор

Сколько бензина остается в баке когда загорается лампочка у ВАЗ 2107, плюс таблица других марок

Пропали тормоза на ваз 2107 педаль проваливается

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Как проверить давление масла в двигателе ваз 2112 16 клапанов

Инжектор

ВАЗ 2107 выпускались с двумя типами двигателей: инжекторным и карбюраторным. Модификации с инжекторным силовым агрегатом имеет особую конструкцию и регулировка электронного зажигания не требуется. Регулировка происходит автоматически: ЭБУ с помощью датчиков определяет момент зажигание и все другие тонкости. Участие автовладельцев в этой процедуре ограничивается выставлением цепи или ремня ГРМ по меткам.

При возникновении неполадок с электронным зажиганием Lada 2107 на инжекторном двигателе необходимо промыть инжектор и заменить вышедшие из строя комплектующие.

Тюнинг зажигания на инжекторе ВАЗ 2107.

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.

Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.

Видео: проверка свечей зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
Тип резьбы	М 14/1,25	М 14/1,25	М 14/1,25	М 14/1,25
Длина резьбы, мм	19 мм	19 мм	19 мм	19 мм
Калильное число	17	17	17	17
Тепловой корпус	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи
Зазор между электродами, мм	0,5 – 0,7 мм	0,7 — 0,8 мм	0,9 – 1,0 мм	0,9 – 1,1 мм

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
А17ДВ (Россия)	А17ДВ-10 (Россия)	А17ДВРМ (Россия)	АУ17ДВРМ (Россия)
А17ДВМ (Россия)	A17ДВР (Россия)	AC DECO (США) APP63	AC DECO (США) CFR2CLS
AUTOLITE (США) 14–7D	AUTOLITE (США) 64	AUTOLITE (США) 64	AUTOLITE (США) AP3923
BERU (Германия) W7D	BERU (Германия) 14–7D, 14–7DU, 14R-7DU	BERU (Германия) 14R7DU	BERU (Германия) 14FR-7DU
BOSCH (Германия) W7D	BOSCH (Германия) W7D, WR7DC, WR7DP	BOSCH (Германия) WR7DC	BOSCH (Германия) WR7DCX, FR7DCU, FR7DPX
BRISK (Чехия) L15Y	BRISK (Италия) L15Y, L15YC, LR15Y	CHAMPION (Англия) RN9YC	CHAMPION (Англия) RC9YC
CHAMPION (Англия) N10Y	CHAMPION (Англия) N10Y, N9Y, N9YC, RN9Y	DENSO (Япония) W20EPR	DENSO (Япония) Q20PR-U11
DENSO (Япония) W20EP	DENSO (Япония) W20EP, W20EPU, W20EXR	EYQUEM (Франция) RC52LS	EYQUEM (Франция) RFC52LS
NGK (Япония/Франция) BP6E	EYQUEM (Франция) 707LS, C52LS	MARELLI (Италия) F7LPR	MARELLI (Италия) 7LPR
HOLA (Нидерланды) S12	NGK (Япония/Франция) BP6E, BP6ES, BPR6E	NGK (Япония/Франция) BPR6ES	NGK (Япония/Франция) BPR6ES
MARELLI (Италия) FL7LP	MARELLI (Италия) FL7LP, F7LC, FL7LPR	FINVAL (Германия) F510	FINVAL (Германия) F516
FINVAL (Германия) F501	FINVAL (Германия) F508	HOLA (Нидерланды) S14	HOLA (Нидерланды) 536
WEEN (Нидерланды/Япония) 121–1371	HOLA (Нидерланды) S13	WEEN (Нидерланды/Япония) 121–1370	WEEN (Нидерланды/Япония) 121–1372

Замена устройства

В случае выявления несоответствия показателей вышеуказанным значениям катушка зажигания признается неисправной. Такой прибор подлежит замене на исправный, приобрести который можно практически в любом магазине запасных частей. При покупке устройство необходимо осмотреть и проверить наличие документов: технического паспорта и сертификата.

Демонтаж катушки зажигания на автомобиле ВАЗ2107 осуществляется при отключенном аккумуляторе. Гаечным ключом откручиваются гайки на контактных и крепежных шпильках. Неисправный прибор снимается. На его место устанавливается запасная часть и закрепляется и подключатся. Теперь можно присоединить аккумулятор и произвести запуск двигателя.

Пропуски зажигания — причины

Вначале следует выполнить визуальную проверку тех деталей, которые чаще всего становятся причиной появления пропусков в цилиндрах. Речь о свечах, ВВ-проводах, а также катушке зажигания.

Высоковольтные провода (ВВ-провода). Их следует проверить в первую очередь. Для начала, как я и говорил, необходимо произвести визуальный осмотр на предмет наличия разрывов, трещин и прочих повреждений. После осмотра, если все в порядке, ВВ-провода рекомендуется прозвонить и заменить если в этом есть необходимость.

Свечи зажигания. После ВВ-проводов, во вторую очередь следует произвести проверку свечей, поскольку довольно часто именно они становятся причиной появления пропусков. В свечах может быть слишком большой зазор, они могут быть изношены или пробиты, в результате чего подача свечи осуществляется с перебоями или вовсе не осуществляется.

Модули катушки зажигания. В случае выхода из строя данной детали возможно появление пропусков зажигания в цилиндрах.

Далее о более глобальных проблемах.

ТВС. Топливовоздушная смесь, точнее ее качество нередком может стать причиной появления пропусков в цилиндрах. Из-за некачественного топлива происходит загрязнение форсунок и топливной аппаратуры. Также в случае нарушения пропорции, например, когда смесь слишком богатая или бедная из строя могут выйти такие узлы как: топливный насос, регулятор давления топлива, к тому же фильтр очень скоро может забиться. Также если смесь слишком «бедная», то есть состоит больше из воздуха (при подсосе воздуха), воспламенение может происходить с перебоями, так как обычной искры будет просто мало для того, чтобы зажечь эту ТВС.
Компрессия в цилиндрах. Плохая и неравномерная компрессия может привести к недостатку сжатия ТВС, в результате чего воспламенение будет происходить неравномерно с перебоями.
Неисправности ГРМ. В случае повышенного или чрезмерного износа в деталях газораспределительного механизма или наличия негерметичности гидрокомпенсаторов, возможно появление пропусков в цилиндрах двигателя.
Подсос воздуха. Если между головкой и впускным коллектором возникнет подсос воздуха вполне возможно появление ошибки о том, что в каком-то из цилиндров возникают пропуски зажигания.

Установка угла опережения зажигания

Система зажигания является весьма чувствительным узлом, требующим тщательной настройки. Только в этом случае можно добиться оптимальной работы двигателя, минимального расхода топлива и максимально возможной мощности.

Методы установки угла зажигания

Отрегулировать угол опережения зажигания можно разными способами.

На слух.
С помощью лампочки.
По стробоскопу.
По искре.

Выбор способа зависит прежде всего от наличия необходимых приспособлений и подручных средств.

Регулировка зажигания на слух

Этот способ отличается своей простотой, но прибегать к нему рекомендуется лишь опытным автолюбителям. Работу выполняют на прогретом и заведённом двигателе в следующей последовательности.

Ослабляют гайку крепления трамблёра и начинают его медленно вращать.

Находят положение трамблёра, при котором обороты двигателя будут максимальными. Если позиция найдена правильно, то при нажатии на педаль акселератора двигатель будет быстро и бесперебойно набирать обороты.

Регулировка зажигания с помощью лампочки

Можно отрегулировать зажигание ВАЗ 2107 с помощью лампочки 12В (автомобильной «контрольки»). Делается это следующим образом.

Первый цилиндр устанавливают в положение, при котором метка на шкиве коленвала будет совпадать с меткой 5˚ на блоке цилиндров. Для проворачивания коленвала потребуется специальный ключ.

Регулировка зажигания с помощью стробоскопа

Подключение стробоскопа и процесс установки угла опережения зажигания осуществляется в следующем порядке:

Двигатель прогревают до рабочей температуры.
С вакуумного корректора снимают трубку, а в образовавшееся отверстие устанавливают заглушку.

Провода питания стробоскопа соединяют с аккумулятором (красный — на плюс, чёрный — на минус).

Видео: регулировка зажигания с помощью стробоскопа

Порядок работы цилиндров двигателя ВАЗ 2107

На ВАЗ 2107 установлен бензиновый, четырехтактный, четырехцилиндровый, рядный двигатель, с верхним расположением распределительного вала. В ряде случаев для диагностики и устранения неисправностей необходимо знать последовательность работы цилиндров силового агрегата. Для ВАЗ 2107 эта последовательность такова: 1 — 3 — 4 — 2. Цифрам соответствуют номера цилиндров, а нумерация начинается от шкива коленвала.

Нумерация цилиндров двигателя ВАЗ 2107 начинается от шкива коленвала

Установка направления бегунка

При правильно отрегулированном зажигании элементы двигателя и системы зажигания должны быть выставлены в соответствии с определёнными правилами.

Метка на шкиве коленвала должна располагаться напротив метки 5˚ на блоке цилиндров.

При правильно отрегулированном зажигании бегунок трамблёра должен быть направлен на контакт крышки, соответствующий свече первого цилиндра

Таким образом, отрегулировать угол опережения зажигания ВАЗ 2107 довольно просто. Сделать это сможет даже неискушённый автолюбитель, обладающий минимальным набором инструментов и тщательно соблюдающий инструкции специалистов. При этом не следует забывать о требованиях безопасности, так как большая часть работ связана с высоким напряжением.

Основные неисправности катушек зажигания ВАЗ 2107

Если водитель после поворота ключа зажигания отчётливо слышит, что стартер вращается, но автомобиль при этом не заводится, то скорее всего, катушка зажигания вышла из строя. Здесь же следует отметить, что мотор может не запускаться и по другим причинам: из-за проблем со свечами, из-за неисправностей в топливной системе и т. д. Понять, что проблема именно в катушке зажигания, можно по следующим признакам:

на свечах зажигания нет искры;
на высоковольтных проводах отсутствует напряжение;
на корпусе катушки видны различные дефекты: сколы, трещины, оплавленная изоляция и т. д.
при открывании капота отчётливо чувствует запах жжёной изоляции.

Все эти признаки говорят о том, что катушка зажигания сгорела. Как правило, это происходит из-за короткого замыкания витков в одной из обмоток. Изоляция, которой покрыты провода в обмотке, со временем разрушается, соседние витки оголяются, соприкасаются и в месте их соприкосновения возникает возгорание. Обмотка оплавляется и приходит в полную негодность. По этой причине катушки зажигания не подлежат ремонту. Всё, что может сделать автолюбитель со сгоревшей катушкой — это заменить её.

катушка зажигания автомобиля ваз 2107 — проверка — замена

Для выполнения работы по проверке катушки зажигания автомобиля ваз 2107 потребуется мультиметр.

Последовательность выполнения работ по проверки катушки зажигания на автомобиле ваз 2107 1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»). 2. Освободив фиксатор, отсоединяем колодку жгута проводов от катушки зажигания. 3. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя автомобиля ваз 2107 и, включив зажигание, измеряем напряжение питания на выводе «15» (средний) колодки жгута проводов катушки зажигания.

Напряжение на выводе колодки катушки зажигания должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, — неисправность в цепи питания, разрядилась аккумуляторная батарея или неисправен ЭБУ. 4. Выключаем зажигание на автомобиле ваз 2107. 5. Снимаем корпус воздушного фильтра (см. «Корпус воздушного фильтра — снятие — установка»). 6. Очищаем катушку зажигания от загрязнения. 7. Отсоединяем наконечники высоковольтных проводов от катушки зажигания. 8. Подсоединяем поочередно щупы омметра к высоковольтным выводам катушки зажигания 1-4 и 2-3 и замеряем сопротивление вторичных обмоток. У исправной катушки зажигания оно должно быть в пределах 5,0 — 6,0 кОм. 9. Для проверки замыкания первичных обмоток на «массу» подсоединяем щупы омметра к среднему выводу «15» разъема и к металлической части корпуса катушки зажигания. Если сопротивление стремиться к бесконечности, замыкания нет. 10. Для проверки на обрыв цепей первичных обмоток подсоединяем щупы омметра к крайним выводам «1а» и «1b» разъема катушки зажигания. Если сопротивление стремится к бесконечности, значит, в цепи

произошел обрыв и катушку зажигания на автомобиле ваз 2107 необходимо заменить. 11. Для снятия катушки зажигания шестигранным ключом на 5 мм отворачиваем четыре винта крепления и снимаем катушку зажигания. Установка катушки зажигания на автомобиль ваз 2107 Установка катушки зажигания на автомобиль ваз 2107 выполняется в обратной последовательности. При этом высоковольтные провода подсоединяем к катушке зажигания в соответствии с номерами цилиндров, нанесенными на корпус катушки зажигания рядом с выводами.

Немного теории…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания — это своего рода трансформатор, который также можно назвать миниатюрной автомобильной «подстанцией».

На «семерке», как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.
