Как отключить иммобилайзер на ваз 2112 16 клапанов
Как отключить иммобилайзер ваз 2112 16 клапанов

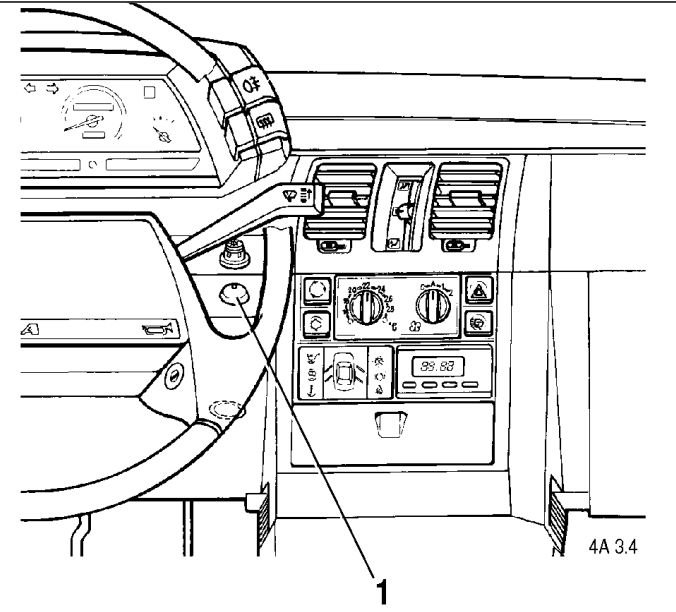

Иммобилайзер для ВАЗ 2110
Ключ мастер
Плата модуля АПС-6
- Включают зажигание, не снимая авто с охраны;
- Диод начинает мигать;
- «Красный» брелок подносят к считывателю, и выключают зажигание, удерживая брелок;
- Диод будет гореть непрерывно, последует сигнал зуммера штатной сигнализации;
- Снимите брелок;
- Через 3-5 секунд после шага 3 диод начнет мигать прерывисто;
- В течение 10-ти секунд снова устанавливают брелок на считыватель;
- От штатной сигнализации последует звуковой сигнал длительностью в секунду, диод станет гореть непрерывно;
- Брелок убирают, и в течение 10-ти секунд зажигание включают;
- Зуммер издает короткий сигнал, и зажигание выключают.
- Убирают брелок, затем в течение 10-ти секунд включают зажигание;
- Не дожидаясь звукового сигнала, зажигание выключают через 2 секунды;
- Следует сигнал зуммера.
- Включают зажигание, к считывателю подносят обучающий брелок;
- Удерживая брелок на месте, зажигание выключают;
- Штатный зуммер должен издать сигнал, после которого брелок убирают;
- Через 3-5 секунд после «шага 2» диод начинает мигать;
- Когда диод мигает, к считывателю подносят «черный» брелок;
- Зуммер штатной сигнализации сработает снова;
- После шага «6» обучайте следующий брелок;
- Пока диод мигает, к считывателю подносят «красный» брелок;
- Диод начнет гореть ровным светом;
- Нужно сразу включить зажигание;
- Для ЭБУ MP-7 зажигание выключают через 1-2 секунды;
- Для контроллеров, отличных от MP-7, зажигание выключают после звукового сигнала;
- Ждут не менее 10-ти секунд.
- Открывают дверь, отключают охрану «черным» брелоком;
- Включают зажигание;
- Если диод мигает с частотой 1 Герц, нужно выключить зажигание и подождать 15 секунд.
- Защита имеет конструкторскую недоработку, то есть заводской брак. Это распространенная проблема первых версий иммобилайзеров, устанавливаемых на ВАЗ 2110. В обновленных версиях имеется опция для альтернативного запуска мотора, позволяющая обойти защиту. Работает это так — если система глюканула, вводится индивидуальный пароль из шести цифр, активируется опция путем нажатия на педаль газа требуется количество раз. Сделать процедуру необходимо шесть раз. Допустим, у вас пароль 255998. Вы нажимаете на педаль два раза, немного ждете, затем нажимаете еще пять, опять ждете — еще пять раз, ждете — жмете два раза по девять с перерывами, потом восемь. Подробно про функцию написано в инструкции к иммобилайзеру, потому в первую очередь нужно ознакомиться с ней.
- Если аккумулятор полностью разрядился, компьютер может воспринять ситуацию как ошибку, из-за чего невозможно будет запустить мотор. ЭБУ двигателем и противоугонной систему обмениваются информацией по линии диагностики, потому без питания компьютер запоминает это как ошибку.
- Множество непонятных и необъяснимых причин, из-за которых ЭБУ блокирует иммобилайзер. К примеру, случались эпизоды, когда включенный или зазвонивший в определенный момент мобильный телефон сбивал противоугонную систему автомобиля. Чаще всего такая ситуация наблюдалась во время первых запусков у нового ВАЗ 2110.
- Банальный выход из строя иммобилайзера и потребность заменить его на новый девайс.
Как отключить иммобилайзер ваз 2112 16 клапанов
- вставить его в специальное гнездо (при контактном типе устройства) или поднести его к индикатору состояния системы – ИСС (при бесконтактном типе устройства);
- система иммобилайзера считает программный код ключа;
- отключится блокировка автомобиля.
- рабочий – черного цвета;
- обучающий – красного цвета.
- Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.
- Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.
- Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего — контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
- После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.
- Демонтируйте и разберите блок управления.
- После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
- Аналогичным образом необходимо считать данные через выход EEPROM.
- На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
- В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
- Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.
Каким образом работают иммобилайзера на автомобилях ВАЗ 2110, 2112, 2111
- при попытке угона создаёт электрические помехи, которые мешают двигателю исправно исполнять свою работу;
- блокирует все системы движения автоматически и полностью;
- может подключаться к замку капота, управлять закрытием или отпиранием дверных замков;
- присутствует возможность аварийного отключения системы и её постановки на режим сервисного обслуживания.
Чип-ключ ВАЗ 2110
Датчики ваз-2112 16 клапанов и их расположение: схема, фото, видео
Датчики инжектора ВАЗ 2110 являются важнейшими элементами общей системы, которая отвечает за стабильную работу силового агрегата снабженного впрыском топлива.
Датчики инжектора “десятки” собирают информацию о состоянии тех или иных частях двигателя и отправляют их в электронный блок управления мотором (ЭБУ), который после анализа всех данных корректирует работу силового агрегата.
Собственно вы спросите зачем такие сложности? Причина в том, что инжекторный двигатель ВАЗ 2110 гораздо эффективнее карбюраторного собрата.
Больше мощности, меньше расход топлива, стабильная работа, высокая надежность, все это характерно для “десятки” с исправной электроникой. А неисправность одного или нескольких датчиков обязательно ведет к отказу всего двигателя, либо его нестабильной работе.
Сегодня мы подробно расскажем о датчиках инжектора ВАЗ 2110, от которых зависит нормальная работа мотора.
Датчик массового расхода воздуха ВАЗ 2110
ВАЗ 2110 датчик воздуха или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым патрубком. Собственно под капотом десятки найти его не сложно, поскольку датчик воздуха расположен на самом видном месте. На фотографии в сборе он выглядит так.
Датчик воздуха измеряет количество прошедшего мимо воздуха, тем самым оценивая его объем. Сразу скажем датчик массового расхода воздуха весьма чувствителен и даже несколько пылинок или повышенная влажность могут вывести его из строя. Стоит это учитывать при его снятии или замене.
Принцип работы датчика воздуха ВАЗ-2110 следующий – внутри есть нагревательные элементы, которые охлаждаются потоком проходящего мимо воздуха. Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом датчик и вычисляет массовый расход топлива.
Неправильная работа датчика массового расхода топлива инжектора ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостых оборотах.
Причина проста, электронный блок управления двигателя принимая неверные данные от датчика воздуха начинает подавать неправильные команды для формирования рабочей смеси.
Смесь воздуха и бензина, сгорающая в цилиндрах мотора может быть очень обогащенной или очень обеденной, что ведет к ненормальной работе инжекторного силового агрегата.
Датчик положения дроссельной заслонки ВАЗ 2110
Датчик положения дроссельной заслонки инжектора ВАЗ 2110 расположен непосредственно на дроссельном узле. Предлагаем для наглядности фото, где датчик можно разглядеть без труда.
Данный датчик реагирует на нажатие педали газа водителем, подавая сигнал на электронный блок управления, тем самым увеличивая количество впрыскиваемого топлива через форсунки. То есть, чем резче вы жмете на педаль газа, тем больше будет впрыскиваться топлива в мотор. Датчик положения дроссельной заслонки довольно надежен, поскольку механически связан с осью заслонки.
Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменения напряжения при нажатии на педаль газа. При закрытой заслонке выходное напряжение обычно от 0,3 до 0,7 Вт.
Если нажать на газ “в пол” напряжение возрастает до 4 Вт.
Неисправность датчика можно иногда определить без всяких тестеров, допустим если во время разгона автомобиль начинает двигаться рывками или происходит ненормальный провал, то скорее всего проблема именно в датчике положения дроссельной заслонки.
Датчик температуры охлаждающей жидкости ВАЗ 2110
Датчик температуры инжектора ВАЗ 2110 выполняет две основных функции – в случае перегрева мотора он включает вентилятор охлаждающий радиатор, а в случае холодного пуска двигателя дает команду на обогащение рабочей смеси, что бы мотор не глох на холодную.
В карбюраторных двигателях, эту функцию исполняет так называемый “подсос”, который открывает заслонку для увеличения подачи воздуха. В случае неисправности датчика температуры начинаются проблемы с пуском холодного двигателя и возможен перегрев силового агрегата, если во время не включится вентилятор.
Так что этот датчик ВАЗ 2110 весьма важен для стабильной работы движка. Фото датчика далее –
Принцип работы датчика температуры охлаждающей жидкости следующий – при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура.
Проверить работоспособность датчика можно вооружившись термометром, емкостью с горячей/холодной водой и обычным электрическим пробником.
Исправный температурный датчик показывает примерно следующие значения –
- При температуре 100 градусов сопротивление составляет 180 Ом
- При температуре 80 градусов сопротивление составляет 330 Ом
- При температуре 60 градусов сопротивление составляет 670 Ом
- При температуре 30 градусов сопротивление составляет 2240 Ом
- При температуре 10 градусов сопротивление составляет 5670 Ом
Найти датчик температуры охлаждающей жидкости под капотом инжекторного ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, его вкручивают во впускной патрубок системы охлаждения.
Датчик детонации ВАЗ 2110
Датчик детонации инжектора ВАЗ 2110 расположен на блоке цилиндров. Задача этого прибора передавать сигнал ЭБУ о детонации.
Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (меняет угол опережения зажигания), что бы снизить негативное влияние детонации.
Изначально на ВАЗ 2110 устанавливали резонансный датчик (пьезоэлектрический), но потом более продвинутый широкополосный (пьезокерамический). Фотография обоих типов датчиков ниже.
Собственно, чем сильнее детонация, тем сильнее датчик выдает напряжения переменного тока на ЭБУ. Проверить работоспособность этого датчика можно довольно просто, достаточно несильно постучать по сердцевине датчика. При этом необходимо подсоединить к выводам датчика тестер, который должен фиксировать скачки напряжения.
Датчик кислорода или лямбда зонд ВАЗ 2110
Датчик кислорода инжектора ВАЗ 2110 или лямбда зонд устанавливают на выпускном коллекторе. Задача прибора отследить состав отработавших газов и наличия там кислорода.
Эти сведения помогают электронному блоку управления (ЭБУ) корректировать состав рабочей смеси, это помогает не только эффективнее сжигать топливо, но и улучшают экологичность выхлопа.
При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика далее.
Если датчик выходит из строя, это вызывает повышенный расход топлива и увеличению выбросов. Самое интересное, что при наличии в системе выхлопа катализатора отработавших газов датчиков кислорода или лямбда зондов уже два. Второй ставят за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологичным.
Датчик скорости ВАЗ 2110
Датчик скорости инжектора ВАЗ 2110 устанавливают на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен это может привести к тому, что автомобиль в некоторых случаях может глохнуть на холостом ходу.
Когда стрелка спирометра начинает ненормально (скачками) перемещаться на панели приборов, это должно вас насторожить. Ведь это может свидетельствовать о неисправности датчика скорости.
Сам датчик выглядит следующим образом, смотрим фотографию.
Принцип работы датчика скорости “десятки” основан на эффекте Холла, при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем больше частота импульсного сигнала. Таким образом и измеряется скорость автомобиля. На ВАЗ-2110 ставились датчики двух типов, один имеет квадратную соединительную колодку, другой круглую.
Датчик положения коленчатого вала ВАЗ 2110
Датчик положения коленчатого вала инжектора ВАЗ 2110 довольно важен, поскольку без него запуск двигателя не возможен. Любая его неисправность приводит ЭБУ “десятки” или “мозги” двигателя в ступор.
Датчик отслеживает положение распредвала (а значит и поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить работать свечи зажигания.
На свечи приходит сигнал от модуля зажигания, что наступает верхняя точка сжатия в цилиндре и пора “зажигать” искру. Сам датчик схематично выглядит так, как на этом рисунке –
Это небольшой электромагнит, который улавливает положение зубчатого шкива, который вращается рядом. На шкиве 58 зубцов, которые и создают электромагнитные возмущения. Собственно для инжекторного двигателя, это основной и самый главный датчик.
Датчик фаз газораспределения ВАЗ 2110
Датчик фаз газораспределения инжектора ВАЗ 2110 устанавливался не на все двигатели “десяток”. Изначально их ставили только на 16-клапанники. Затем, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех инжекторах, даже на 8-клапанных.
Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в определенный цилиндр. Отказ датчика ведет к обогащению рабочей смеси и нестабильной работе двигателя.
Устанавливается данный датчик в верхней части ГБЦ мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.
Хотелось бы отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, на которых работают инжекторные силовые агрегаты во многом схожи, особенно что касается датчиков.
Все датчики ВАЗ 2110: что должен знать опытный владелец «Десятки»?
Любой современный автомобиль оборудуется множеством различных датчиков, которые позволяют водителю знать о состоянии и работоспособности тех или иных узлов. И автомобиль ВАЗ 2110 не является исключением, в этой статье мы расскажем о том, какие датчики в нем используются и какое их расположение.
Как известно, ВАЗ 2110 инжектор с 8 или 16 клапанами значительно во многом превосходит карбюраторную версию. Как минимум потому, что в данном случае подачу бензина, а также горючей смеси, регулирует именно электроника.
Соответственно, использование электроники подразумевает применением множества различных регуляторов и контроллеров. Их поломка может привести к определенным последствиям, поэтому автовладелец всегда должен знать, за что отвечают те или иные регуляторы.
Ниже рассмотрены практически все датчики ВАЗ, которые есть в «десятке».
Управление силовым агрегатом «десятки» осуществляется с помощью ЭСУД — электронной системы. Эта система всегда должна знать, какой объем воздуха необходимо подавать для определенного объема бензина.
Два данных параметра тесно связаны друг с другом, так как с их помощью в силовом агрегате мотора формируется горючая смесь с необходимой плотностью. После того, как система определяет нужный объем воздуха, она начинает подбирать соответствующее количество бензина.
Что касается регулятора, то он отвечает за объемы всасывания.
Контроллер воздуха для «десятки»
Данный контроллер имеет определенные недостатки, в частности:
- его работоспособность может быть нарушена в результате воздействия на контроллер влаги;
- если автомобиль движется на пониженных оборотах, контроллер может выдавать более высокие показатели;
- как показывает практика, на холостом ходу регулятор воздуха работает не совсем корректно;
- при запуске силового агрегата могут появляться определенные трудности;
- силовой агрегат может резко остановиться без причин после увеличенного режима мощности;
- расход бензина при эксплуатации транспортного средства может быть увеличен.
С недостатками мы разобрались, теперь поговорим о том, как функционирует устройство:
- Конструкция контроллера состоит из нескольких чувствительных элементов, установленных непосредственно в самой магистрали, через которую проходит воздушный поток. Один из данных компонентов предназначен для фиксации температуры воздушного потока, а два остальных всегда подогреваются до нужных параметров.
- Чтобы правильно определить расход воздушного потока, используется принцип измерения мощности электричества для поддержки нужного уровня температурного режима.
- На контроллере регулятора воздуха есть специальная сетки, устанавливаемая в магистрали, предназначенная для фильтрации воздушного потока.
- Благодаря этому датчик может передавать необходимые данные на другие регуляторы, предназначенные для активации тех или иных режимов. Впоследствии эти регуляторы либо меняют, либо поддерживают нагрузки.
Датчик температуры ОЖ
Демонтаж регулятора вентилятора на ВАЗ 2110
На ВАЗ 2110 датчики могут использоваться для разных целей, но большинство из них монтируется в моторном отсеке. На 8- или 16-клапанном двигателе датчик вентилятора представляет собой устройство, предназначенное для активации вентилятора. Речь идет непосредственно о вентиляторе, предназначенном для охлаждения горячего двигателя.
Контроллер включается автоматически при достижении силовым агрегатом определенной температуры. Но также он может включаться и при выключенном двигателе. Многих владельцев «десяток» поначалу этот факт может настораживать, однако в этом нет ничего страшного, так что переживать не стоит.
Необходимо выделить достоинства данного контроллера:
- Как показала практика, датчик вентилятора является одним из самых надежных устройств транспортного средства, так как в основе его конструкции лежит твердый наполнитель. Когда температура окружающей среды увеличивается, этот наполнитель начинает расширяться.
- В конструкции этого устройства также лежит специальный подпружиненный рычаг. Благодаря этому компоненту при работе регулятора не возникают дефекты.
- Устройство не позволяет появляться искрам, что особенно важно для обеспечения безопасности автомобиля.
- По факту регулятор этого типа сам по себе является надежным. Если вы покупаете качественное устройство, то в будущем заметите, что оно будет функционировать достаточно долго, о необходимости его замены можно будет забыть на ближайшие несколько лет.
Регулятор коленвала
Новый контроллер коленчатого вала для «десятки»
В зависимости от типа автомобиля, на 16- и 8-клапанном двигателе места расположения всех контроллеров могут быть разными. Тем не менее, все эти устройства объединяются в одну функционирующую систему, и регулятор коленчатого вала в этом случае — не исключение. Благодаря этому контроллеру электронная система управления двигателем «десятки» может самостоятельно выявить, в какой момент подавать бензин и искру через свечи зажигания для того, чтобы зажечь горючую смесь. Фактически, конструкция устройства представляет собой магнит, а также катушку из тонкой проводки.
Датчик коленвала имеет определенные преимущества:
- Как показывает практика, на «десятках» этот регулятор может работать достаточно долго. Его ресурс эксплуатации не снижается даже в результате использования силового агрегата автомобиля при увеличенных нагрузках.
- Регулятор коленвала работает совместно со шкивом этого вала.
- Если устройство выходит из строя, запуск двигателя может быть невозможен. Либо же при поломке регулятора параметры оборотов будет снижены до 3.5 тысяч в минуту.
Данный контроллер устанавливается на масляном насосе, фактически на самом верху зубцов вала. Вернее, в одном миллиметре от зубчиков. Подробнее о том, как самостоятельно произвести замену данного контроллера, вы можете узнать из видео ниже (автор ролика — канал В гараже у Сандро).
Указатель температуры ОЖ
Для охлаждения двигателя используется антифриз или охлаждающая жидкость. Чтобы обеспечить правильную работу силового агрегата, для охлаждающей жидкости также предусматривается свой контроллер.
По своему функционалу данный регулятор отдаленно напоминает подсос, которым оборудуются 8- и 16-клапанные карбюраторные моторы «десяток» и других транспортных средств.
Сам по себе датчик предназначен для мониторинга температуры расходного материала.
Установка нового датчика антифриза
По сути, это устройство также обеспечивает регулировку горючего. Если силовой агрегат работает на холодную и еще не прогрелся, он будет получать больше бензина для нормального функционирования.
Показания о температуре охлаждающей жидкости выводятся на контрольный щиток в салоне машины.
В соответствии с этими показателями водитель всегда сможет узнать о перегреве агрегата по тому, как стрелка датчика на приборной панели начнет перемещаться в красную зону.
Датчик температуры антифриза периодически выходит из строя, для него характерны следующие неисправности:
- Нарушение электрического контакта внутри контроллера, что приводит к его неработоспособности.
- Устройство установлено таким образом, что оно может подвергаться воздействию движущихся элементов, в частности, троса педали акселератора. Правильнее даже сказать, что трос воздействует не на сам датчик, а на его провода, которые по факту могут терять изоляцию в результате долгой эксплуатации.
- Зачастую регулятор ломается, если вентилирующее устройство начинает функционировать на не прогретом двигателе.
- Если мотор перегрелся, то могут возникнуть трудности при его запуске.
- Если контроллер температуры расходного материала выходит из строя, это может привести к увеличению расхода бензина. Если вы столкнулись с одной из таких проблем, то для обеспечения нормальной работы двигателя автомобиля необходимо произвести замену контроллера. Подробная инструкция по замене представлена на видео ниже (автор — РЕМОНТ ВАЗ 2110, 2111, 2112).
Датчик скорости
8- и 16-клапанные «десятки» также оснащаются датчиком скорости.
Благодаря этому устройству электронная система управления мотором получает информацию о том, с какой скоростью движется транспортное средство. Сам датчик устанавливается на коробке передач машины.
Как показала практика, на автомобилях ВАЗ 2110 этот контроллер характеризуется довольно высокой надежностью и долгим ресурсом эксплуатации.
Но отечественные разработчики не могли все сделать идеально, поэтому для данного девайса характерны несколько неисправностей:
- Если компонент выходит из строя или работает некорректно, то при движении на холостых оборотах силовой агрегат может самостоятельно отключаться.
- Вышедший из строя регулятор может частично повлиять на скоростные характеристики транспортного средства. Разумеется, если девайс полностью ломается, водитель не сможет узнать, с какой скоростью он движется.
Два контроллера скорости
Датчик фаз
На 8-клапанных двигателях этот датчик не устанавливается, он присутствует только на 16-клапанных версиях «десяток». Основным предназначением контроллера является предоставление необходимых данных системе управления силовым агрегатом.
В соответствии с этими данными система определяет, в какой момент времени и куда впрыскивать топливо, в какой конкретно цилиндр. Каждый владелец ВАЗ 2110 должен знать, где располагается данное устройство.
Если вы откроете моторный отсек машины, то увидите, что регулятор расположен с правой стороны от горловины для залива моторной жидкости.
В принципе, если регулятор сломается, ничего страшного не случится, если смотреть с точки зрения целостности транспортного средства. Но выход из строя контроллера в любом случае спровоцирует повышение расхода бензина.
Это обусловлено тем, что электронная система управления ДВС самостоятельно переведет газораспределительный механизм в резервный режим работы. Соответственно, бензин начнет подаваться сразу на все цилиндры мотора.
А в первое время водитель может даже не узнать об этом, пока не произведет диагностику регулятора или замер расхода топлива.
Новый датчик фаз для ВАЗ 2110
Естественно, такая модель отечественного автопрома, как «десятка» — это не самый современный и продвинутый автомобиль в плане электроники. Тем не менее, машины этой модели оснащаются большим количеством разнообразных регуляторов и контроллеров.
В этой статье мы рассказали далеко не обо всех устройствах, а только о самых основных, о которых должен знать каждый автомобилист. Более детальную информацию вы сможете найти в других статьях на нашем сайте либо в сервисной книжке к своему автомобилю.
Регулятор холостого хода
Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода.
Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках.
Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это — не редкость, его нужно как можно быстрее менять.
Демонтаж регулятора холостого хода
Основным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов.
Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха.
Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.
Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад — на второй.
Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное.
Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.
Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.
Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.
Видео «Как поменять датчик скорости на ВАЗ 2110»
О том, как в домашних условиях осуществляется замена контроллера скорости на инжекторной «десятке», узнайте из видео ниже (автор ролика — В гараже у Сандро).
Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов)
На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.
Очевидно, что инжектор давно превзошел карбюратор по всем параметрам. Хотя бы по той причине, что в инжекторах электроника отвечает за подачу топлива и топливовоздушной смеси в цилиндры. Эффективность, экономичность и ряд прочих преимуществ буквально вытеснили карбюратор с некогда лидирующего места.
На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:
- Датчик регулятора воздуха;
- Датчик включения вентилятора;
- Датчик коленчатого вала;
- Датчик температуры жидкости охлаждения;
- Датчик скорости;
- Датчик фаз.
Теперь рассмотрим их более подробно.
Регулятор воздуха
ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.
Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:
- Из-за воздействия влаги нарушается работоспособность;
- При малых оборотах датчик выдает повышенные показатели;
- Устройство не может нормально работать при холостом ходу;
- Могут возникать проблемы при пуске мотора;
- После повышенного режима мощности двигатель может резко остановиться;
- Увеличивается расход топлива.
Как же работает этот датчик? Попробуем разобраться.
- Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
- Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
- На регуляторе имеется сеточка, монтируемая в потоке воздуха.
- Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.
Статья в тему: Изготовление акустической полки и подиумов на ВАЗ 2114
Датчик вентилятора
Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:
- Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
- Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
- Датчик не позволяет возникать искрам;
- Приобретая качественный регулятор, можно забыть о его замене на долгие годы.
Регулятор коленвала
Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.
За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.
К его сильным сторонам относят:
- Работает долго и эффективно даже в режиме повышенных нагрузок;
- Функционирует совместно с шкивом коленчатого вала;
- При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.
Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.
Указатель температуры ОЖ
ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.
То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:
- Внутри регулятора может нарушиться электрический контакт;
- Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
- Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
- Возникают определенные сложности при запуске сильно нагретого двигателя;
- При поломке датчика возникает повышенный расход топлива.
Датчик скорости
Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.
Имеет две характерные неисправности:
- При холостых оборотах двигатель выключается;
- Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.
Датчик фаз
Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.
Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.
- Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.
- Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.
Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены.
Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.
Поделитесь с друзьями в соц.сетях:
Где находятся датчики клапанов и температуры на ВАЗ 2110?
Владельцу современного авто, начиненного различной электроникой, поневоле приходится разбираться, где находятся датчики клапанов ВАЗ-2110-2112.
Ведь поменять любой из них может и сам автолюбитель, за этим не всегда нужно ехать на станцию техобслуживания, терять время и платить деньги.
Большинству водителей известен разве что датчик указателя температуры охлаждающей жидкости, да прибор, контролирующий давление масла. Но этих устройств в современных автомобилях ВАЗ гораздо больше.
Измеритель нагрева силового агрегата
Устройство для измерения температуры охлаждающей жидкости ВАЗ-2110 встроено в патрубок, расположенный с правой стороны двигателя. Корпус датчика, представляющего собой терморезистор, контактирует с антифризом напрямую.
Чем больше прогреваются мотор и охлаждающая жидкость, тем сильнее падает сопротивление данного устройства.
Контроллер, подающий на него электрический сигнал, производит расчет температуры двигателя в зависимости от величины падения напряжения и предпринимает такие действия:
- Управляет обогащением или обеднением топливовоздушной смеси. Для холодного мотора смесь готовится обогащенной, а в процессе нагрева до рабочего режима — обедняется до нормы.
- Подает сигнал на указатель температуры охлаждающей жидкости, находящийся на панели приборов.
- Включает электрический вентилятор принудительного охлаждения, когда температура достигает заданного значения.
От того, насколько корректно работает датчик температуры охлаждающей жидкости ВАЗ десятого семейства, зависит целых 3 важных функции.
Устройство считается довольно надежным, но иногда выходит из строя по причине перетирания изоляции проводки тросом акселератора, либо разрыва цепи внутри элемента, что случается реже.
Испорченные провода подлежат замене, как и сам неисправный прибор.
Несколько рекомендаций на тему, как проверить датчик температуры. О неисправности свидетельствуют такие признаки:
- заметное увеличение расхода топлива, поскольку процессор неправильно готовит смесь из-за неработающего измерителя;
- прогретый до рабочей температуры двигатель плохо заводится;
- вентилятор включается самопроизвольно при разной температуре;
- неработающий датчик охлаждающей жидкости провоцирует неправильные показания прибора на панели.
Произвести замену элемента несложно, доступ к нему открыт. Но при выкручивании из патрубка потечет антифриз, поэтому надо сначала дождаться, пока силовой агрегат остынет. Потом взять пластиковую емкость и частично опорожнить охладительную систему путем слива антифриза из блока цилиндров. После этого можно выкручивать старый и ставить новый датчик температуры ВАЗ-2110.
Контроль расхода воздуха
Расположение датчика массового расхода воздуха (ДМРВ) — на воздуховоде, идущем от фильтра к дроссельной заслонке. Прибор состоит из 3 элементов, находящихся внутри воздушного потока.
Первый измеряет температуру входящего потока, а 2 других нагреваются до определенной степени. Чем сильнее поток, проходящий сквозь воздушные датчики ВАЗ-2110, тем интенсивнее они охлаждаются.
Контроллер, подающий напряжение, определяет расход воздуха по энергии, затрачиваемой на подогрев 2 элементов по отношению к температуре первого измерителя.
Существует и другая конструкция прибора ДМРВ с кремниевой сеткой и двумя элементами, действует он по такому же принципу. Маркировка первого типа — 2112-1130010, второго — 21083-1130010. Получая сигналы от этих устройств, процессор делает расчет и меняет продолжительность впрыска топлива ВАЗ-2110. О поломке датчика говорят такие признаки:
- двигатель глохнет при переходе с больших оборотов на холостой ход;
- нестабильная работа на холостом ходу;
- возникают трудности при запуске мотора;
- повышение расхода топлива.
Заменить устройство контроля ДМРВ не составляет труда, нужно отсоединить провода, снять старый датчик с воздуховода и поставить новый.
Определение положения коленчатого вала
Задача данного элемента — определять расположение поршней, по которому контроллер выдает искру в тот или иной цилиндр.
На автомобилях ВАЗ-2110 инжектор 8 клапанов и последующих моделях датчик стоит около зубчатого шкива коленчатого вала. В более ранних десятках с карбюратором устройства могли находиться внутри механического распределителя зажигания.
Тогда они имели название датчик Холла и контролировали положение поршней по вращению распределительного вала.
Прибор представляет собой магнит с небольшой катушкой, вырабатывающий электрические импульсы при приближении металлической массы, роль которой играют зубцы шкива.
Магнитный измеритель Холла ВАЗ-2110 — важнейший элемент в работе двигателя, и в случае выхода датчика из строя мотор даже не заведется.
Благо, прибор весьма надежен и функционирует длительное время. Замена проста и описания не требует.
Другие приборы контроля
Остальные датчики также связаны с контроллером и выполняют важные функции. Поломка любого из них ведет к возрастанию расхода горючего, потере разгонной динамики или нестабильной работе силового агрегата. Вот их перечень:
- определитель положения дроссельной заслонки;
- датчик детонации;
- измеритель скорости;
- датчик кислорода;
- определитель фаз.
Элемент, определяющий угол поворота дроссельной заслонки, установлен на ее корпусе и напрямую связан с осью. Задача — способствовать подаче лишней порции топлива в цилиндры при резком нажатии на педаль акселератора. Принцип работы сходен с насосом — ускорителем в карбюраторе, только электронного типа. Прибор часто выходит из строя, особенно после мойки двигателя.
Не в пример надежнее функционирует датчик детонации, стоящий на блоке цилиндров с передней стороны. В отличие от других устройств, генерирует сигнал самостоятельно, действуя по принципу пьезоэлемента.
Чем сильнее детонационные вспышки в цилиндрах, тем большее напряжение подается на контроллер, а тот регулирует угол зажигания, стремясь детонацию погасить.
При необходимости меняется с помощью гаечного ключа.
Кислородный датчик (иначе — лямбда-зонд) отслеживает содержание свободного кислорода в отработанных газах, свидетельствующее об обогащении или обеднении топливной смеси.
Участвует в формировании этой смеси, в работе очень надежен. Боится этилированного горючего и быстро выходит из строя при его использовании.
Находится в первой части выхлопного тракта, в месте схождения выпускных коллекторов.
Прибор — измеритель скорости тоже работает по принципу датчика Холла и снимает показания с вала привода спидометра, стоящего возле коробки передач. Задача — передавать процессору сведения о скорости автомобиля.
Дополнительную информацию о работе ГРМ передает контроллеру устройство, определяющее фазы. Устанавливается на автомобилях ВАЗ-2112 16 клапанов, в верхней части головки цилиндров.
Данный прибор сообщает, когда открываются клапаны подачи топлива, поскольку отслеживает положение впускного распределительного вала.
Это помогает синхронизировать сложный процесс газораспределения и впрыска топливной смеси в нужный момент.
модуль зажигания ваз 2112 16 клапанов проверка
модуль зажигания ваз 2112 16 клапанов проверка
Схема системы управления 16-клапанным двигателем [Схема показана на примере автомобиля с двигателем 21124 (1,6i 16V). На двигателе 2112 (1,5i 16V) вместо четырех катушек установлен модуль зажигания; датчик концентрации кислорода установлен в приемной трубе; в системе питания регулятор давления установлен на топливной рампе а в системе улавливания паров имеется предохранительный клапан (подробнее см ниже). ]: 1 – выключатель зажигания; 2 – главное реле; 3 – аккумуляторная батарея; 4 – воздушный фильтр; 5 – колодка диагностического разъема; 6 – щиток приборов; 7 – тахометр; 8 – контрольная лампа неисправности системы управления двигателем; 9 – спидометр; 10 – датчик иммобилайзера с индикатором; 11 – блок управления иммобилайзера; 12 – электровентилятор системы охлаждения двигателя; 13 – реле электровентилятора; 14 – электронный блок управления (ЭБУ); 15 – датчик температуры охлаждающей жидкости; 16 – форсунка; 17 – датчик положения распределительного вала (датчик фаз); 18 – катушка зажигания; 19 – дроссельный узел; 20 – датчик положения дроссельной заслонки; 21 – датчик массового расхода воздуха; 22 – регулятор холостого хода; 23 – свеча зажигания; 24 – датчик концентрации кислорода; 25 – датчик скорости автомобиля; 26 – датчик положения коленчатого вала; 27 – датчик детонации; 28 – шкив коленчатого вала; 29 – топливный фильтр; 30 – реле топливного насоса; 31 – топливный бак; 32 – топливный модуль; 33 – сепаратор; 34 – гравитационный клапан; 35 – обратный клапан; 36 – адсорбер; 37 – клапан продувки адсорбера Схема системы управления 8-клапанным двигателем [Схема показана на примере автомобиля с двигателем 21114 (1,6i 8V).
На двигателе 2111 (1,5i 8V) датчик концентрации кислорода установлен в приемной трубе, в системе питания регулятор давления установлен на топливной рампе, в системе улавливания паров топлива имеется предохранительный клапан; вместо катушки зажигания установлен модуль зажигания (подробнее см. Ниже).
] : Система управления двигателем включает и выключает топливный насос, контролирует количество воздуха, поступающего в цилиндры двигателя, впрыскивает необходимое количество топлива во впускной трубопровод, управляет жирообразованием на свечах зажигания, корректирует угол опережения зажигания, регулирует частоту вращения коленчатого вала на холостом ходу, управляет электровентилятором системы охлаждения двигателя. Система управления двигателем – электронная, с распределенным фазированным впрыском топлива (то есть топливо впрыскивается во впускной трубопровод каждого цилиндра в соответствии с рабочим циклом двигателя) [На части двигателей 2111 впрыск нефазированный.
]. Система состоит из следующих элементов: 2) датчик положения распределительного вала [На автомобилях с фазированным впрыском. ]; 4) катушка зажигания или модуль зажигания [Модуль зажигания устанавливался на автомобилях с двигателями 2111 первых лет выпуска, на автомобилях с двигателями 21124 установлены четыре индивидуальные катушки. ];
– колодка диагностического разъема. – тахометр.
Главный управляющий элемент системы – электронный блок управления (ЭБУ), или, как часто его называют, – контроллер с встроенным микропроцессором. По сути ЭБУ – это специализированный мини-компьютер, в котором установлена только одна программа – управление двигателем, а датчики и исполнительные устройства образуют периферийное оборудование этого компьютера.
Блок получает и анализирует сигналы датчиков. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства. В блоке имеется три типа памяти [В конструкцию ЭБУ заводом-изготовителем могут быть внесены изменения.
]: постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и перепрограммируемое запоминающее устройство (ППЗУ).
Расположение элементов системы управления двигателем 21124 (1,6i 16V) в моторном отсеке [Декоративная накладка двигателя снята. ] : 1 – Расположение элементов системы управления двигателем 2112 (1,5i 16V) в моторном отсеке [Декоративная накладка двигателя снята.
] : 1 – клапан продувки адсорбера; 2 – место установки датчика положения коленчатого вала в приливе блока цилиндров; 3, 4, 5 и 7 – высоковольные провода свечей зажигания соответственно первого, второго, третьего и четвертого цилиндров; 6 – датчик положения дроссельной заслонки и регулятор холостого хода (установлены на корпусе дроссельной заслонки); 8 – модуль зажигания; 9 – датчик массового расхода воздуха; 10 – место установки датчика температуры охлаждающей жидкости (под воздушным фильтром на корпусе термостата); 11, 12, 13 и 14 – форсунки соответственно четвертого, третьего второго и первого цилиндра; 15 – место установки датчика положения распределительного вала Расположение элементов системы управления двигателями 2111 и 21114 (8V) в моторном отсеке [Показано на примере двигателя 21114 со снятой декоративной накладкой. На двигателе 2111 расположение элементов аналогичное. ]
: ПЗУ – память энергонезависимая (то есть информация в памяти сохраняется при отключении питания) и представляет собой микросхему (“чип”) [В конструкцию ЭБУ заводом-изготовителем могут быть внесены изменения. ].
Микросхему устанавливают на плату блока через разъемное соединение – специальную колодку, а не припаивают, как другие элементы. Сделано это с целью унификации ЭБУ для различных моделей автомобилей.
В ПЗУ хранится программа вычислений и необходимые для расчета данные (параметры двигателя, передаточные отношения трансмиссии и другие характеристики).
Эта информация индивидуальна для каждой модификации автомобиля.
ЭБУ, блок управления иммобилайзером, предохранители и реле системы управления двигателем расположены под консолью панели приборов. Примечание. Правая накладка консоли панели приборов снята.
Предупреждение! Неквалифицированное перепрограммирование ПЗУ или перестановка микросхемы от другой модели автомобиля (так называемый чип-тюнинг) может привести к нарушениям в работе двигателя, к выходу из строя элементов системы управления двигателем, повреждению двигателя.
В процессе работы ЭБУ контролирует исправность всех элементов и цепей системы управления двигателем.
Обнаружив неисправность, ЭБУ переводит систему управления двигателем на резервный режим работы и включает контрольную лампу неисправности двигателя на щитке приборов. Двигатель при этом может продолжить работу (кроме случая неисправности датчика положения коленчатого вала, см.
Ниже), что позволяет доехать до места ремонта своим ходом. Коды обнаруженных неисправностей ЭБУ записывает в ОЗУ. Там же хранится оперативная информация, которую микропроцессор ЭБУ использует при расчетах.
При отключении аккумуляторной батареи от бортовой сети автомобиля вся информация, хранящаяся в ОЗУ, будет удалена.
В ППЗУ хранятся коды противоугонной системы автомобиля (иммобилайзера). Этот тип памяти энергонезависим. После активации иммобилайзера ЭБУ блокирует работу системы управления двигателем при попытке запуска двигателя без специальных электронных ключей.
Датчик положения коленчатого вала (ДПКВ) предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации.
Действие датчика основано на принципе индукции – при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока.
Частота появления импульсов соответствует частоте вращения коленчатого вала. Зубья расположены по окружности шкива (через 6). Два из них отстоят друг от друга на угловом расстоянии 18.
Сделано это для формирования в цепи датчика опорных сигналов – своеобразных точек отчета, относительно которых ЭБУ определяет положение коленчатого вала – верхние мертвые точки в первом/четвертом и втором/третьем цилиндрах.
Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит – в случае неисправности он заменяется в сборе.
Датчик положения распределительного вала (ДПРВ) предназначен для формирования сигнала, по которому ЭБУ определяет верхнюю мертвую точку (ВМТ) поршня первого цилиндра при такте сжатия. Иногда этот датчик называют датчиком фаз. Принцип действия датчика основан на эффекте Холла.
Когда через прорезь в торце датчика проходит выступ кольца, закрепленного на шкиве распределительного вала впускных клапанов, датчик подает на ЭБУ электрический сигнал.
При неисправности ДПРВ электронный блок управления переводит систему на резервный режим работы. Датчик положения распределительного вала – это электронный прибор, который не подлежит ремонту. В случае неисправности датчика его следует заменить.
Датчик детонации (ДД) – пьезоэлектрический, реагирует на вибрацию двигателя, установлен на передней стенке блока цилиндров.
По сигналам датчика ЭБУ определяет момент возникновения детонации при работе двигателя и в соответствии с этим корректирует угол опережения зажигания. При неисправности ДД электронный блок управления переводит систему на резервный режим работы.
Датчик массового расхода воздуха (ДМРВ) пленочного типа, установлен между воздушным фильтром и дроссельной заслонкой.
По сигналу датчика ЭБУ рассчитывает количество воздуха, поступающего в цилиндры двигателя. При неисправности ДМРВ электронный блок управления переводит систему на резервный режим работы.
Датчик положения дроссельной заслонки (ДПДЗ) установлен на корпусе дроссельной заслонки и связан с осью дроссельной заслонки. ДПДЗ представляет собой переменный резистор, сопротивление которого зависит от угла положения дроссельной заслонки.
По сигналу ДПДЗ электронный блок управления определяет величину открытия дроссельной заслонки.
При неисправности ДПДЗ электронный блок управления переводит систему на резервный режим работы. Регулятор холостого хода (РХХ) – это запорный клапан с приводом от шагового электродвигателя. РХХ установлен на корпусе дроссельной заслонки.
ЭБУ, подавая управляемый сигнал на РХХ, регулирует частоту вращения коленчатого вала двигателя на холостом ходу, при запуске и прогреве двигателя.
Датчик концентрации кислорода подает выходной сигнал, по которому ЭБУ определяет концентрацию кислорода в отработавших газах.
По полученным данным ЭБУ корректирует количество топлива, впрыскиваемого в цилиндры двигателя, тем самым поддерживая оптимальную пропорцию смеси воздуха с топливом (это необходимо для эффективной работы каталитического нейтрализатора).
Чувствительный элемент датчика концентрации кислорода расположен в потоке отработавших газов (перед каталитическим нейтрализатором). Работоспособность датчика возможна только при нагреве его чувствительного элемента до температуры не ниже 300С.
Для сокращения времени прогрева в датчик встроен нагревательный элемент. На двигателях 2111 и 2112 датчик установлен в нижней части приемной трубы, а на двигателях 21114 и 21124 – в верхней части выпускного коллектора.
Расположение датчика на коллекторе позволяет сократить время прогрева датчика до рабочей температуры.
Датчик концентрации кислорода: 1 – На автомобилях, удовлетворяющих требованиям норм токсичности ЕВРО III, в систему выпуска отработавших газов после нейтрализатора встроен второй датчик концентрации кислорода. Предупреждение! Наличие в отработавших газах соединений свинца и кремния может привести к выходу из строя датчика концентрации кислорода. Поэтому не допускается использование этилированного бензина.
При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт.
Следует использовать герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода.
Датчик температуры охлаждающей жидкости (ДТОЖ) – полупроводниковый прибор – термистор, электрическое сопротивление которого меняется при изменении температуры окружающей среды. ДТОЖ установлен в корпусе термостата.
По сопротивлению датчика ЭБУ оценивает температурный режим двигателя. Полученные данные используются при расчете большинства управляющих команд для элементов системы управления двигателем, а также для включения электровентилятора системы охлаждения двигателя.
При неисправности ДТОЖ электронный блок управления переводит систему на резервный режим работы. Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. По импульсам, вырабатываемым датчиком, ЭБУ рассчитывает скорость автомобиля. Сигнал с датчика поступает также на спидометр. На двигателе 21124 используются четыре катушки зажигания.
Они установлены непосредственно на свечах зажигания. Это исключает снижение мощности искры из-за утечек тока (такое возможно при повреждении изоляции высоковольтных проводов).
Катушка зажигания двигателя 21124: На двигателе 21114 установлена катушка зажигания, которая представляет собой две двухвыводные катушки зажигания, выполненные в едином корпусе.
Искрообразование происходит в двух цилиндрах одновременно (1-4 и 2-3).
Катушка зажигания соединена со свечами высоковольтными проводами с несъемными наконечниками. Элементы системы зажигания двигателя 21114: Автомобили ранних годов выпуска с двигателями 2111 и автомобили с двигателями 2112 были оборудованы модулем зажигания (вместо катушки зажигания).
Модуль представляет собой также сдвоенные двухвыводные катушки, установленные в общем корпусе. Дополнительно в корпусе расположена интегральная схема, управляющая работой катушек.
На двигателях 2112 и 21124 применяются свечи зажигания АУ17ДВРМ, где: А – резьба М14х1,25; У – шестигранная часть корпуса под ключ на 16 мм Д – длина резьбовой части 19 мм, с плоской посадочной поверхностью;
М – биметаллический центральный электрод. На двигатель можно установить свечи различных производителей аналогичного типа (см.
Свеча зажигания: 1 – боковой электрод; 2 – центральный электрод (в тепловом конусе изолятора); 3 – резьбовая часть корпуса; 4 – уплотнительное кольцо; 5 – шестигранная часть корпуса под ключ; 6 – изолятор (на нем нанесена маркировка свечи зажигания); 7 – контактный наконечник (съемный, установлен на резьбе) На двигателях 2111 и 21114 применяются свечи зажигания А17ДВРМ, где: А – резьба М14×1,25;
М – биметаллический центральный электрод.
На двигатель можно установить свечи различных производителей аналогичного типа (см. Табл. 16. 2). Форсунка – это электромагнитный игольчатый клапан, на выходном патрубке которого выполнен распылитель с четырьмя калиброванными отверстиями. Форсунка открывается по сигналу ЭБУ, при этом топливо под давлением впрыскивается непосредственно на впускной клапан.
Количество топлива, поступающего в цилиндр, регулируется временем открытия форсунки. На двигателе установлено по одной форсунке на каждый цилиндр.
Форсунка двигателя 2111: Клапан продувки адсорбера установлен на крышке корпуса адсорбера (подробнее см. “Система питания”).
Колодка диагностического разъема предназначена для подключения внешнего диагностического устройства (например, ДСТ-2М) к системе управления двигателем. Колодка установлена на панели приборов снизу со стороны водителя.
Система управления двигателем Ваз 2110, Ваз 2111, Ваз 2112
Ремонт инжектора двигателя, инструкции по замене датчиков системы питания лада 2110, проверка топливной системы двигателя лада 2112, порядок снятия и установки форсунок своими руками ваз 2111, ваз 2112, ваз 2110.
Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110.
Эксплуатация основных узлов и агрегатов двигателя
Схема системы управления двигателем
1 – реле зажигания 2 – выключатель зажигания 3 – аккумуляторная батарея 4– нейтрализатор 5 – датчик концентрации кислорода 6 – адсорбер с электромагнитным клапаном 7 – воздушный фильтр 8 – датчик массового расхода воздуха 9 – регулятор холостого хода 10 – датчик положения дроссельной заслонки 11 – дроссельный узел 12 – колодка диагностики 13 – тахометр 14 – спидометр 15 – контрольная лампа «CHECK ENGINE» 16 – блок управления иммобилайзером 17 – модуль зажигания 18 – форсунка 19 – регулятор давления топлива 20 – датчик фаз 21 – датчик температуры охлаждающей жидкости 22 – свеча зажигания 23 – датчик положения коленчатого вала 24 – датчик детонации 25 – топливный фильтр 26 – контроллер 27 – реле включения вентилятора 28 – электровентилятор системы охлаждения 29 – реле включения электробензонасоса 30 – топливный бак 31 – электробензонасос с датчиком указателя уровня топлива 32 – сепаратор паров бензина 33 – гравитационный клапан 34 – предохранительный клапан 35 – датчик скорости 36 – двухходовой клапан На двигателе ВАЗ 2110 применена система распределенного впрыска топлива (на каждый цилиндр – отдельная форсунка). Форсунки включаются попарно (для 1-4 и 2-3 цилиндров) при подходе поршней к верхней мертвой точке (ВМТ). На двигателях ВАЗ 2112 и части двигателей ВАЗ 2111 установлена система распределенного фазированного впрыска: топливо подается форсунками поочередно в соответствии с порядком работы цилиндров, что снижает токсичность отработавших газов. В этом случае на головке блока цилиндров устанавливается датчик фаз, а на шкиве распределительного вала – диск с прорезью в ободе. Большинство двигателей комплектуется системой впрыска с обратной связью (кислородным датчиком) и нейтрализатором в системе выпуска отработавших газов. Эта система не требует регулировки и обслуживания (при превышении норм токсичности отработавших газов вышедшие из строя компоненты заменяют). На части двигателей ваз 2112 кислородный датчик и нейтрализатор ваз 2110 не устанавливают. В этом случае токсичность отработавших газов регулируют СО-потенциометром с применением газоанализатора.
При обслуживании и ремонте системы управления двигателем всегда выключайте зажигание. При проведении сварочных работ отсоединяйте контроллер от жгута проводов. Контроллер содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.
При сушке автомобиля в сушильной камере (после покраски) снимите контроллер. На работающем двигателе ваз 2110 не отсоединяйте и не поправляйте электрические разъемы. Запрещается проверять работу системы зажигания «на искру».
Не запускайте двигатель, если клеммы аккумулятора и «массы» на двигателе и кузове не затянуты или загрязнены.
Где на ваз 2112 находится иммобилайзер
В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Где на ваз 2112 находится иммобилайзер?».
Иммобилайзер у авто ВАЗ 2110
Характеристика иммобилайзера и его действие
Следует увидеть, что конкретно иммобилайзер ВАЗ 2110 направляет на себя внимание хоть какого человека, решившего приобрести этот автомобиль. Устройство представляет собой особое приспособление для лишения машины подвижности по мере надобности, потому угнать ее фактически нереально. Все выполнено таким образом, что включить либо выключить его может только обладатель машины.
Обычно при покупке совместно с автомобилем вы получаете к тому же кодовый ключ. Для того чтоб им можно было пользоваться, необязательно прикладывать его к машине, довольно надавить на сокрытую кнопку либо особый код. Стоит увидеть, что имеется возможность приобретения автомобиля с иммобилайзером, устанавливаемым на заводе-изготовителе.
По мере надобности можно сделать неосуществимым передвижение автомобиля, просто отключив его. При включении иммобилайзера машина глохнет через определенный просвет. 2-ой вариант более нередко устанавливается на автомобиль, ведь, если машина затормозит среди оживленного движения на дороге, на нее здесь же направят внимание другие водители. В большинстве случаев после нескольких неудачных попыток завести машину правонарушитель просто прячется с места происшествия.
Все дело в том, что правонарушитель не додумывается о наличии устройства. Его по большей части ловят через несколько кварталов от места угона, потому что найти, есть ли в автомобиле это устройство, визуально очень трудно. В отличие от сигнализации, создающей шумовой эффект, призванный отпугнуть преступников от машины, назначение рассматриваемого устройства в том, чтоб угон удался и появился шанс изловить правонарушителя.
Не считая того, есть иммобилайзеры, включающиеся сходу после того, как обладатель оказался на значимом расстоянии от машины. При помощи схожей функции, даже если вас выкинули из заведенной машины, вы сможете быть убеждены, что правонарушитель далековато на ней не уедет. Угонщик попросту не знает, как отключить иммобилайзер ВАЗ, ведь при создании критической ситуации невозможно за несколько минут понять, где он находится, с чем связана функция отключения.
Как отключить имобилайзер
как отключить имобилайзер.
ИММОБИЛАЙЗЕР? ГЛЮК ИММОБИЛАЙЗЕРА? СТАРТЕР НЕ КРУТИТ, БЕНЗОНАСОС НЕ КАЧАЕТ, ВАЗ, ЛАДА
ИММОБИЛАЙЗЕР АКТИВИРОВАЛСЯ ИЛИ ГЛЮК ИММОБИЛАЙЗЕРА? МАШИНА НЕ ЗАВОДИТСЯ, ТОПЛИВНЫЙ НАСОС .
Доработка противоугонного устройства
В том случае, если на ВАЗ 2110 установлен стандартный вариант устройства, его использование не является максимально комфортным, так как версия уже значительно устарела. Из-за этого автовладелец может столкнуться с множеством проблем, вызванных сбоем системы. Отключая его при помощи ключа, вы будете только тратить свое время. Следуйте тому, что советует инструкция, и отключайте иммобилайзер с ВАЗ 2110.
Подключение АПС к ЭСУД с 81-пиновым разъемом ЭБУ
Используют такие дополнительные средства, как обычный ноутбук или настольный компьютер, специально разработанный пак-загрузчик, изоляционная лента, отвертка и небольшой гаечный ключ. Отключается иммобилайзер на большинстве моделей ВАЗ по одному и тому же способу. В модели ВАЗ 2110 иммобилайзер устанавливается сразу над боковым щитком. Для того чтобы его обнаружить, потребуется вынуть контроллер и открутить все четыре болта. Только после этого прибор можно разобрать.
Отключайте устройство и стирайте при помощи компьютерной программы всю сохраненную информацию. Чтобы выполнить эту задачу, потребуется подключить пак-загрузчик через контроллер. Отключая иммобилайзер, старайтесь выполнить эту работу таким образом, чтобы линия диагностики возобновилась. Для этого потребуется поставить на машину специальные перемычки, связывающие между собой колодку, диагностирующую несанкционированное движение, и блок, отвечающий за управление автомобилем.
В том случае, если происходят какие-либо сбои, лучше всего заняться перезаписыванием данных с flesh. Штатный иммобилайзер ваз иммобилизатор находится на ваз 2110 выпаивать или где это. При этом остальные функции иммобилайзера продолжат работать, если вы, в свою очередь, произведете обрезку проводов, а в дальнейшем соедините их между собой заново.
После того как программа выполнит полное обновление системы, разъем можно устанавливать на его законное место. В машине ВАЗ 2110 панель приборов, под которой устанавливается иммобилайзер, присоединяется к гнездам при помощи нескольких винтов.
Соединения выполняются таким образом, что плата надежно прикрепляется к обратной стороне панели.
Непосредственное отключение прибора
Для того чтобы отключить иммобилайзер, потребуется последовательность действий.
- Найти в нижней части консоли специальный разъем.
- Произвести выемку блока управления.
- Выполнить считывание информации, хранящейся в энергозависимой памяти.
- Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
- Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
- Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
- Отключить на ощупь 20-й по счету контактный провод.
- Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.
Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.
Конечно, отключая его, вы в большей степени подвергаетесь риску угона автотранспорта. Кроме того, не стоит забывать и то, что блок управления — очень хрупкая вещь. На ваз 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Если раньше у вас не было опыта в проведении подобной работы, лучше всего обратиться к специалистам, чем проводить ее самому. Ведь это может привести к серьезным поломкам. Цена на ремонт в большинстве случаев существенно превышает стоимость отключения иммобилайзера в автомастерской, а времени на устранение поломки вы потратите намного больше. Удачи!
Автомобили ВАЗ-2112 оснащались 8-ми и 16-ти клапанными инжекторными двигателями, которые в свою очередь оборудовались своей системой защиты – так называемым иммобилайзером. При помощи этого устройства блокировалась любая попытка запуска двигателя без наличия специального ключа. В случае неполадок с иммобилайзером запуск двигателя был не возможен даже с комплектом оригинальных ключей и меток, что делать в таком случае? Только отключать иммобилайзер!
На видео рассказано как отключить иммобилайзер на автомобилях ВАЗ:
Виды иммобилайзеров на ВАЗ-2112 (АПС-4, АПС-6)
Устанавливаемые иммобилайзеры бывают бесконтактные и контактные, первые конечно же самые популярные на современном рынке, так как для их взаимодействия придумана специальная карточка-брелок, а в случае с контактными для управления предусмотрен специальный ключ. В любом случае, такая система защиты комбинируется с наиболее привычной нам автомобильной сигнализацией.
На ВАЗ-2112 устанавливались два вида иммобилайзеров: АПС-4 , а после АПС-6 .
Преимуществом более свежей модели можно назвать его активное взаимодействие со стеклоподъёмниками и противотуманными фарами.
Принцип работы иммобилайзера на ВАЗ-2112 заключается в обмене информации между ЭБУ и самим устройством. При взаимодействии этих устройств происходит разрешение системы на запуск двигателя, либо её блокировка путём закрытия цепи подачи топлива и топливного насоса.
Соответственно, когда произошло закрытие топливной магистрали автомобиль никуда не поедет и даже не сдвинется с места.
Можно назвать несколько причин, по которым понадобится отключение иммобилайзера:
Как вы могли убедиться сами причин тому, что иммобилайзер может выйти из строя не мало, однако нельзя просто так взять и отключить от него разъём питания, потому как за этим последует полная блокировка двигателя и всех его систем.
Во время выполнения такой операции важно выполнять некую последовательность и порядок действий.
Порядок отключения иммобилайзера
Обратите внимание, что в случае с неправильным отключением иммобилайзера, автомобиль полностью заблокируется и восстановить его рабочие характеристики сможет только специалист.
- Находим блок управления иммобилайзером, как правило он располагается прямо за центральной консолью салона, примерно на уровне магнитолы.
Так выглядит иммобилайзер за панелью приборов.
Далее, когда иммобилайзер удалён необходимо восстановить линию, путём установки перемычки в колодку ЭБУ.
Есть контактные и бесконтактные (сегодня – более популярные) иммобилайзеры. Первые управляются ключом, для вторых придумали специальный брелок иногда – карточку. Они обычно удачно комбинируются со всеми ныне существующими противоугонными сигнализациями.
Первые, устанавливаемые на ВАЗ 2110 противоугонки назывались АПС-4. Более совершенные – АПС-6, появились чуть позже. Считывающая часть располагается в рулевой колонке, а код находится в ключе зажигания. Кроме того, АПС-6 можно использовать да того, чтобы управлять электростеклоподъемниками, задними противотуманками.
Иммобилайзер АПС-4 с набором ключей
Нередки случаи, когда иммобилайзер АПС-6 находится в старом корпусе (видать, корпусов наделали на годы вперед). В таком случае на корпусе стоит цифра 4, но на самой плате должна быть надпись APS-6. Кроме того, выпускаемые в разные годы, даже микросхемы с такой маркировкой могут немного отличаться.
Принцип работы
Основа работы иммобилайзера ВАЗ 2110 – это обмен информацией между ЭБУ и самим устройством. При этом срабатывает либо разрешение на запуск двигателя, либо блокировка цепи зажигания вместе с топливным насосом, без чего машину не заведешь, соответственно — никуда не поедешь. Таким образом, без инициализации именно ключа данного автомобиля, двигатель не запускается.
Когда нужно отключение?
Существует несколько причин, по которым может понадобиться отключение иммобилайзера:
То есть причин для того, чтобы отключить иммобилайзер, много. Но нельзя просто выдернуть разъем, и считать, что дело сделано. На такое действие ВАЗ 2110 откликнется отключением всей системы запуска двигателя. Здесь нужно знать некоторые правила, чтобы следовать им.
Правила отключения
Чтобы отключить иммобилайзер своими руками, нужно вначале отсоединить разъем от защиты – так сказать, дать сигнал о физическом отсутствии иммобилайзера, а затем стереть данные о нем из флеш-памяти ЭБУ. Но это для многих, вероятно – понятно в теории, но совершенно не ясно, как это проделать на практике.
Но выход есть! Даже два варианта выхода.
1. Обрезка проводов. Производится она так:
- отыскиваем блок управления иммобилайзера, который обычно находится примерно на уровне магнитолы за центральной консолью;
- нащупываем рукой и снимаем разъем с блока;
- оказывается, что данный разъем содержит множество контактов, а точнее — двадцать;
- необходимо отсчитать из разъема сначала девятый, затем – восемнадцатый провода и отрезать их. Затем – соединить вместе и заизолировать;
Замкнутые 9 и 18 провода в разъеме
2. Перепрошивка своими руками (перепрограммирование). Обойдется это дешевле, чем замена блока управления ВАЗ 2110. Необходимое оборудование:
- компьютер;
- паяльник;
- ПАК-загрузчик программатор.
Затем нужно проделать такую работу:
- снимаем, разбираем ЭБУ;
- находим разъем контролера, подключаем к нему ПАК-загрузчик, считываем заводскую прошивку (ее расширение BIN);
- так же считываем через разъем EEPROM;
- сохраняем на компьютере считанную заводскую прошивку;
- в ЭБУ через разъем закачиваем чистую EEPROM;
- отсоединяем загрузчик, собираем контролер, устанавливаем на место.
Если мы имеем дело с Bosch M1.5.4, нужно его вскрыть, а затем можно самостоятельно, своими руками установить на место штатного подготовленный нами чип с ЭБУ. Затем буквально на пару секунд включить зажигание. Если дело было в программе, то после установки микросхемы двигатель заведется.
Если в блоке автомобиля ПЗУ запаяна, то придется или же выпаивать ее и производить чип-тюнинг, или же воспользоваться специальной программой COMBISET с функцией очистки EEPROM через разъем, не перепаивая микросхему.
ПЗУ в блоке иммобилайзера
Кроме того, для ВАЗ 2110 можно приобрести специальные заглушки, подходящие на разъем АПС. Они восстанавливают связи между диагностической колодкой и ЭБУ.
Где Находится Иммобилайзер Ваз 2112
Для автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, оснащенных электрической противоугонной системой:
1. После открытия любой двери или кратковременного включения зажигания (если дверной выключатель неисправен), иммобилайзер переключается в режим кода готовности к чтению на 30 секунд. индикатор 1 (рис. 1-12) детектора 2 мигает с двойной частотой.
2. В течение этого промежутка времени подайте рабочий код 3 на детектор детектора на расстоянии менее 13 мм друг от друга. Блок иммобилайзера распознает его правильность после прочтения кода. Индикатор загорается на 2 секунды и гаснет. и разблокирует контроллер, который позволяет двигателю работать на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Запустите двигатель, повернув переключатель зажигания из положения I («зажигание») в положение II («стартер»). имеет блокировку, которая препятствует запуску стартера при работающем двигателе. Чтобы перезапустить двигатель после неудачной проверки, переведите ключ из положения I в положение 0 («выкл»), а затем перезапустите стартер. Ключ вынимается в положении 0 замка зажигания. При этом срабатывает механизм механического противоугонного устройства, которое блокирует управляющий вал. Переключение иммобилайзера в режим «запуска двигателя». индикатор сверкающий мигающий свет. происходит автоматически после выключения зажигания через 30 секунд после открытия любой двери или через 5,5 минут, если дверь не открывается. В первом случае индикатор мигает с удвоенной частотой 30 секунд с момента открытия двери. Во-вторых. За 30 секунд до окончания 5,5-минутного интервала индикатор также начинает мигать двойная частота. Красный электронный ключ. учение. нужно было тренировать иммобилайзер с новыми кодами рабочих ключей. Иммобилайзер способен хранить четыре кода сотрудников и один обучающий ключ.
Иммобилизатора ЖЕЛЕЗНЫЙ ИММОБИЛИЗАТОР? СТАРТЕР НЕ ЗАВЕРШИВАЕТСЯ, НЕФТЬ НАСОСА НЕИСПОЛЬЗУЕТ, ВАЗ, ЛАДА
ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ АКТИВИРОВАН ИЛИ ГЛЮК ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ? МАШИНА НЕ ЗАПУСКАЕТСЯ, ТОПЛИВНЫЙ НАСОС
Как отключить иммобилайзер
как отключить иммобилайзер.
Научите рабочие коды иммобилайзера в следующем порядке:
1. Перевести иммобилайзер при готовности прочитать код индикатор мигает двойная частота в течение 30 сек
2. В течение указанного интервала времени удерживайте и удерживайте красную кнопку на сигнальном устройстве, пока индикатор не загорится на 2 секунды и не начнется быстрое мигание. иммобилайзер переходит в режим обучения.
3. Затем удерживайте первую черную кнопку на датчике датчика и удерживайте ее, пока индикатор не погаснет в течение 2 секунд. Удерживайте нажатой следующую черную клавишу в течение 10 секунд, в противном случае иммобилайзер перейдет в режим «ограничение двигателя» без запоминания кода клавиши.
4. Завершите процедуру обучения, удерживая красную кнопку на устройстве сигнализации и удерживая ее, пока индикатор не загорится в течение 2 секунд.
Индикатор мигает в течение 5 секунд, указывает на ошибку при сохранении кода клавиши, поэтому необходимо повторить 2-4 операции. Недопустимо включать зажигание на автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 во время процедуры обучения. Невозможно запустить двигатель на автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 с тренировочным ключом. Если черный ключ утерян, следуйте процедуре изучения новых рабочих клавиш, а коды ранее сохраненных ключей будут стерты.
