Как поставить высотные отметки в автокаде

Здравствуйте, Уважаемые!
помогите, пожалуйста, динамическим блоком, макросом или программкой какой-нибудь с проставлением на чертежах высотных отметок. Пользуюсь стандартным средством Автокада — нанесение ординатных размеров. В общем-то устраивает и меня и заказчиков, но уж больно много настроек надо каждый раз вносить в свойства объектов. Есть ли что-нибудь более удобное и простое? может кто-нибудь поделится? Говорят есть в СПДС, не хочу ставить СПДС. один раз как-то пробовал — не понравилось.
Искал везде, где только можно. не нашел ничего приличного. Видел такое средство в Архикаде — очень прилично сделано, не не работаю в нем.
Спасибо.

#2 Ответ от NZZ 27 апреля 2014г. 13:13:25

• Откуда: Свердловская область / Екатери
• На форуме с 4 февраля 2008г.
• Сообщений: 91
• Спасибо: 0

Re: Нанесение на чертежи высотных отметок

и тишина. так никто и не поможет?

#3 Ответ от Игорь Богаченко 3 мая 2014г. 06:15:27

• Откуда: Украина / Ивано-Франковская /
• На форуме с 14 сентября 2005г.
• Сообщений: 429
• Спасибо: 2

Re: Нанесение на чертежи высотных отметок

и тишина. так никто и не поможет?

Конечно, тишина. Такой набор слов и буковок. А смысла нет.
Так что надо то?
Нанести высотные отметки? (в названии темы так написано) в виде чего и с чего? В качестве исходного материала у вас что? И, на выходе, как надо?
И, файлик приложить можно, и расписать там всё: так имеем, а так надо.
И, тогда мы вам выдадим целую кучу решений и алгоритмов, которую упростят вашу рутинную и бесполезную работу.

#4 Ответ от NZZ 3 мая 2014г. 10:08:53

• Откуда: Свердловская область / Екатери
• На форуме с 4 февраля 2008г.
• Сообщений: 91
• Спасибо: 0

Re: Нанесение на чертежи высотных отметок

Казалось понятно объяснил в наборе слов и буковок: проставление на рабочих чертежах проекта высотных отметок зданий и сооружений, например, на разрезах (отметка 0,000; отметка +3,260; отметка -9,500 и т.п.). Видно не судьба. Удачи вам, г-н Богаченко, в лично вашей нерутинной и, не сомневаюсь, несказанно полезной работе с "целой кучей решений и алгоритмов".

#5 Ответ от Игорь Богаченко 3 мая 2014г. 10:40:33

• Откуда: Украина / Ивано-Франковская /
• На форуме с 14 сентября 2005г.
• Сообщений: 429
• Спасибо: 2

Re: Нанесение на чертежи высотных отметок

Казалось понятно объяснил в наборе слов и буковок: проставление на рабочих чертежах проекта высотных отметок зданий и сооружений, например, на разрезах (отметка 0,000; отметка +3,260; отметка -9,500 и т.п.). Видно не судьба. Удачи вам, г-н Богаченко, в лично вашей нерутинной и, не сомневаюсь, несказанно полезной работе с "целой кучей решений и алгоритмов".

Динамический блок AutoCAD "Отметка уровня"

По умолчанию в программе нет команды «Отметка высот» Автокад. Эта опция доступна, если у вас установлен дополнительный модуль СПДС. Если все же возникает необходимость проставить уровни в Автокад, а данный модуль не установлен, то можно воспользоваться универсальным динамическим блоком.

Файл Автокад «Отметка высот» содержит многофункциональный динамический блок с большим количеством операций и параметров.

Хотите больше полезной информации по AutoCAD? Оформляйте подписку и будьте в курсе последних новинок!

Не забудьте рассказать друзьям и коллегам, где можно скачать динамические блоки для Автокада!

Создание меток высотных отметок с заданными параметрами

Эта процедура используется для создания метки высотной отметки с указанными параметрами.

1. Щелкните вкладку "Аннотации" панель "Инструменты" Инструменты аннотаций .
2. Выберите инструмент отметки уровня.

При необходимости, воспользуйтесь прокруткой для отображения инструмента, который хотите использовать.

Чтобы увеличить доступную зону области рисования, можно переместить или скрыть палитру свойств.

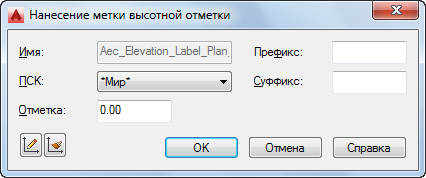

Выводится диалоговое окно "Нанесение отметки уровня".

Если требуется.	то .
выбрать существующую систему координат из чертежа,	выберите систему координат из списка в окне ПСК.
создать пользовательскую систему координат (ПСК) под новым именем,	нажмите на (определить ПСК) и определите новую ПСК на экране.
использовать ПСК имеющейся отметки уровня,	нажмите на (согласовать ПСК) и выберите отметку уровня на экране.

Введенное здесь значение всегда вычисляется по отношению к выбранной ранее системе координат. Когда систему координат определяют заново, Z-значение отметки уровня соответствующим образом пересчитывается.

Например, имеется ПСК под именем "Первый этаж", и в ней исходным значением Z является 3 м. Когда отметку уровня вводят в МСК и устанавливают для нее значение 2 м и затем изменяют систему координат на "Первый этаж", то Z-значение отметки уровня заменяется на ‑1 м.

arcbrains

Высотные отметки на чертежах — это почти наше всё. Обычно я всегда пользовался высотными отметками в архитектурном автокаде, но вот решил сделать себе универсальную отметку из динамического блока.

Да, я знаю про то, что есть отметки в модуле СПДС, который можно скачать с сайта Автодеска и установить на Автокад, но что-то они мне не запали в душу.

Как сделать отметку из динамического блока, хорошо рассказал Паша вот тута: www.youtube.com/watch?v=Emq9Y1ajYeQ

Да и в тестдрайве написано, как это сделать.

Творческую инновацию я решил внести в процесс автоматического подсчёта самой отметки.

Вот что получилось. Это двойная отметка:

Тут самое главное — это относительное значение и абсолютное. Они нужны мне оба.

Мне не очень понравилось, что в уроках автоматические отметки вычисляются путём перемещения специальной ручки.

То есть базовая точка отметки берётся за ноль, а затем мы двигаем отметку за спец. ручку вверх или вниз и получаем значение.

Тут есть ряд минусов:

1. нельзя выделить несколько ручек и сдвинуть все отметки разом.
2. если случайно подвинул отметку классическим способом, то её значение не изменится и получится ошибка, которую могут не заметить.
3. Нельзя сдвинуть несколько отметок с помощью клавиши «пробел».
4. Нельзя скопировать отметку копипастом и вставить на другую часть чертежа. она будет показывать неправильное значение.
5. мне ещё нужно отображать абсолютную отметку, и, конечно, я хочу автоматом. вот такую губу раскатал.

Поэтому в моей отметке базовая точка — она и есть точка, за которую нужно смещать отметку. Просто взяли и переместили, как обычно.

Высота определяется в этом случае, из фактической координаты Y самого блока отметки.

Да, при таком способе нужно все сечения, разрезы, фасады рисовать по одной прямой. Но это даже лучше. Во-первых, это аккуратность. Во- вторых, это удобство построения и возможность использования направляющих линий:

Однако, высота отметки берётся не просто от высоты блока, а корректируется исходя из абсолютной отметки нуля.

Например, ноль расположен на отметке 253,40.

Тогда вот такая отметка будет располагаться на высоте 256630:

Таким образом автоматически расчитываются и абсолютные отметки и относительные.

Расчитываются они в полях, которые вставлены в атрибуты блока. Поля представляют собой формулы.

Остаётся решить вопрос по поводу того, где хранить информацию о том, что нулевая отметка соответствует 253,40 м абсолютной.

Тут два варианта я вижу — либо воспользоваться дополнительными свойствами файла, либо дополнительными свойствами подшивки (ведь все пользуются подшивками, ога?).

Оба варианта равнозначны, так как и свойства файла и свойства подшивки доступны в полях.

Вариант первый

Заходим в редактор свойств файла:

На вкладку «Прочие»:

И добавляем наше свойство:

Теперь это свойство можно использовать в редакторе полей в аттрибуте блока.

Редактируем аттрибут нашей отметки:

Заходим в редактор полей и видим, что это формульное поле, которое состоит из разности двух других полей:

Первое поле в выражении — это поле, коорое считывает координату Y у блока:

второе поле считывает соответствие абсолютной отметки

нулю из нашего свойства файла:

Вуаля! Получаем значение относительной отметки. В редакторе формул его можно отформатировать как угодно.

САПР AutoCAD: динамические блоки. Создание высотной отметки.

«Календарь счастливой жизни:
инструменты и механизм работы
для достижения своих целей»

Сертификат и скидка на обучение каждому участнику

САПР AutoCAD : динамические блоки. Создание высотной отметки.

Блок высотной отметки должен:

1.Отражаться по вертикали и горизонтали.

2. Менять свою общую высоту, длину полочки и положение текста на ней.

3. Иметь возможность показывать как непосредственно введенную пользователем отметку, так и самостоятельно рассчитывать величину отметки.

Последовательность работ:

2. Создайте основу будущего блока. Основу блока надо вычертить аккуратно и в соответствии с нормами. Блок для оформления чертежей, должен быть аннотативным. Поэтому вычертите его в масштабе «1мм=1единица AutoCad» (в масштабе 1:1).

3. Создайте блок. Точка вставки — основание высотной отметки. Именно ее координата впоследствии будет использована для измерения отметки.

Блок создаем аннотативным. Блок тут же открываем в редакторе блоков.

4. Создайте атрибуты. Два наверху полочки («Отметка», «Отметка1»), равной высоты и положения — для отображения введенной и измеренной высотной отметки. Одни — снизу («комментарий»), меньшей высоты для комментария.

5. Для корректной обработки атрибутов, их свойство «Фиксированное положение» (в группе «Разное») должно быть выставлено в «Да».

Незафиксированными атрибутами модификаторы не будут манипулировать. При попытке указать на такие атрибуты, как на объекты для работы модификаторов, они попросту будут проигнорированы.

6. Теперь создайте точечный параметр, который будет управлять положением атрибутов и полочки блока

7. Переименуйте его в «Положение полочки». В свойствах точечного параметра выставляем параметры, как на рисунке. Теперь этот модификатор является скрытым и готовым к действиям по цепочке (то есть он может подчиниться команде другого модификатора).

8. Перейдите на вкладку «Операции» и выберете операцию «Перемещение».

9. Параметр — созданный нами только что «Положение полочки». Объекты действия — созданные нами 3 атрибута и горизонтальная полочка.

10. Теперь — модификатор, управляющий отступом текста на полочке. Выбираем создание линейного параметра.

11. Создаем линейный параметр от начала полочки приблизительно до нижнего правого угла атрибутов на полке. Выставляем его параметры, как на рисунке.

12. У вас должно получиться, как на рисунке.

13. Теперь выбираем операцию «Растянуть». Параметр — «Отступ текста». Точка параметра, которую необходимо связать с операцией — вторая. Эта та точка, где впоследствии будет стрелочка. Рамка команды «Растянуть» должна охватывать атрибуты. Объекты операции — атрибуты.

14. Кликнете в иконку созданного действия. Получиться должно приблизительно, как на рисунке. Обратите внимание: полочка не введена в список модифицируемых объектов.

15. Делаем модификатор, увеличивающий длину полочки. Для этого создаем линейный параметр от начала полочки до конца полочки. Так как процесс создания был уже описан, подробно на нем не будем останавливаться. Называем параметр «Величина полочки». Навешиваем на этот параметр действие «Растянуть». После окончания и выделения операции на экране будет то, что изображено

Обратите внимание: выделена только полочка.

16. После этого шага нажимаем кнопку «Тестировать блок» и тестируем блок. Кликаем по ручкам операций, проверяем.

Когда закончите проверку, нажмите «Закрыть окно тестирования блока».

Тестируйте создаваемые блоки как можно чаще — это упростит поиск ошибок и существенно сократит время разработки.

17. Немного дополнительных действий. Необходимо созданные в п.11 и п.13 модификаторы добавить для движения модификатором общего положения полочки (т.е. параметру «Положение полочки»). Для этого кликаем правой кнопкой мыши на значке операции и производим в меню действия, изображенные на рисунке.

18. После этого включаем в выборку операции над полочкой и их параметры, как это изображено на рисунке.

Теперь работаем с высотой полочки.

19. Добавляем линейный параметр для высоты расположения полочки. Называем «Высота полочки». Создаем операцию «Растянуть». Объекты — вертикальная линия и «Положение полочки». После создания блок должен выглядеть, как на рисунке.

Обратите внимание на область действия команды «Растянуть» и на объекты, на которые распространяется действие команды вертикальная линия и параметр «Положение полочки».

20. На тестировании блок должен выполнять действия, изображенные на рисунке.

21. Теперь- горизонтальное отражение. Добавляем ось отражения.

22. Расположение- по горизонтальной линии внизу блока.

С выбором объектов для этой операции не так все просто. Дело в том, что при отражении атрибуты должны не формально отзеркалится, а переместиться, чтобы отметки всегда были сверху, а комментарий — снизу. Поэтому команду на зеркальное отображение мы будем давать не примитивам, а точке «Положение полочки», которая, зеркалясь, передвинет атрибуты требуемым нам образом.

23. Создайте операцию «Отражение».

24. Выберете примитивы для действия: засечка, вертикальная черточка, «Положение полочки», «Высота полочки».

25. На тестировании блок должен выполнять действия, изображенные на рисунке.

26. Теперь вертикальное отражение. Добавте ось. Для действия «Отражение» выделяем все примитивы кроме «Положение полочки».

27. На тестировании блок должен выполнять действия, изображенные на рисунке.

28. Теперь добавьте состояния видимости. Как мы решили в самом начале, у блока будет 2 состояния: для отображения значения, введенного пользователем, и для измеренного. Назовем их «Введенное значение» и «Измеренное значение».

Выберем состояние видимости.

30. Теперь задаем 2 состояния видимости.

31. Переключаем состояния, как на рисунке.

32. Кнопками, изображенными на рисунке, отключаем один из 2-х атрибутов, лишний для каждого состояния.

33. Результатом будут 2 состояния блока, изображенные на рисунках.

34. Для того, чтобы блок мог сам измерять отметку, нам надо будет прибегнуть к помощи объекта «Поле» («Field»). Для его вставки применяется горячая клавиша . Перейдите в состояние «Измеренное значение» и сделайте двойной клик по атрибуту «Отметка1». Получите окно, как на рисунке.

35. В строке «По умолчанию» нажмите . Появится окно «Поле». В нем выберете подкатегорию полей «Объекты», имя поля «Формула». После чего кликните в поле «Формула».

36. Попав, в поле «Формула», опять нажмите , чтобы ввести в формулу координату Y блока (в плоском черчении координата Y используется для высоты). Выполните действия, показанные на рисунке. Наживаем ОК.

37. Фрагмент окна с результатом показан на рисунке.

38. В поле формула, после текста InsertionPoint- добавьте «/1000» и нажмите кнопку «Вычислить». В углу окна появляется группа форматирования результата. Отформатируйте его. Установите десятичный формат, 3 знака после запятой, и «,» как разделитель. Нажмите «ОК». Выйдите в окно редактирования определения атрибута. Тоже нажмите «ОК».

После перехода в режим проверки, выберите вид «измеренное», перенесите блок вверх на 1000. Результат должен быть таким, как на рисунке.

39. Сохраните блок, выйдите из редактора блока. Вставьте созданный блок в чертеж. Теперь можно и поработать с ним.

Разработка блока окончена.

Не забудьте проверить работоспособность блока как аннотативного.

Для этого вставляйте блок в различных масштабах, посмотрите, как он меняет размер.

Как поставить размеры в AutoCAD

Любой правильно оформленный чертеж несет информацию о размерах вычерченных объектов. Разумеется, AutoCAD имеет широкие возможности для интуитивного нанесения размеров.

Прочитав эту статью, вы узнаете, как в Автокаде нанести и настроить размеры.

Как поставить размеры в AutoCAD

Нанесение размеров

Проставление размеров рассмотрим на примере линейного.

1. Начертите объект или откройте чертеж, в котором нужно проставить размеры.

2. Перейдите на вкладке ленты «Аннотации» в панель «Размеры» и нажмите кнопку «Размер» (линейный).

3. Щелкните в начальной и конечной точке измеряемого расстояния. После этого щелкните еще раз, чтобы установить расстояние от объекта до размерной линии. Вы начертили самый простой размер.

Для более точного построения чертежей пользуйтесь объектными привязками. Чтобы активировать их, нажмите клавишу F3.

4. Сделаем размерную цепочку. Выделите только что проставленный размер и на панели «Размеры» нажмите кнопку «Продолжить», как показано на скриншоте.

5. Щелкайте поочередно на все точки, к которым должен быть привязан размер. Для завершения операции нажмите клавишу «Enter» или «Ввод» в контекстном меню.

Все точки одной проекции объекта можно образмерить одним щелком! Для этого выберите «Экспресс» на панели размеров, щелкните на объекте и выберите сторону, на которую будут показываться размеры.

Аналогичным образом проставляются угловые, радиальные, параллельные размеры, а также радиусы и диаметры.

Редактирование размеров

Разберем некоторые возможности редактирования размеров.

1. Выделите размер и вызовите контекстное меню правой кнопкой мыши. Выберите «Свойства».

2. В свитке «Линии и стрелки» замените концы размерных линий, установив значение «Наклон» в выпадающих списках «Стрелка 1» и «Стрелка 2».

В панели свойств вы можете включать и отключать размерные и выносные линии, менять им цвет и толщину, а также задавать параметры текста.

3. На панели размеров нажимайте кнопки расположения текста, чтобы двигать его вдоль размерной линии. После нажатия кнопки щелкните на тексте размера и он изменит свое положение.

С помощью панели размеров можно также разрывать размеры, наклонять текст и выносные линии.

Вот так, вкратце, мы ознакомились с процессом добавления размеров в Автокаде. Экспериментируйте с размерами и вы сможете применять их гибко и интуитивно.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Размеры в Автокаде

Размеры в Автокаде рекомендуется ставить после того, как будут готовы все виды и элементы чертежа. Научившись их ставить, Вы поймете и как изменять размеры в Автокаде. Тема очень важная, так как наличие размеров отличает чертеж от обычной картинки. Большинство размеров имеют допуски и соответствующие квалитеты точности изготовления, грамотный специалист обязан их назначать и указывать на чертежах. Я не буду учить назначать допуски, но, как указывать значения в Автокаде, обязательно покажу.

Размеры в Автокаде

На панели всего две кнопки, связанные с размерами. Под цифрой 1 имеется возможность выбора типа размера, под цифрой 2 автоматический выбор размера, то есть программа сама определяет, какой тип размера пользователь хочет указать (диаметр, угол, длина дуги и другие).

Для выбора типа размера вручную, щелкаем по треугольнику рядом с кнопкой 1 и видим возможные варианты.

Прежде чем ставить размеры, необходимо настроить стиль. Без соответствующих настроек, картина будет выглядеть следующим образом.

Длина вала 280 миллиметров, но при этом практически не видно размерных стрелок и его значения. Это говорит о том, что ничего не настроено. Настраиваем. Итак, на панели выбираем «Аннотации».

Затем выбираем строку размерного стиля. Это вторая строка с символом размера. Жмем по надписи «Standard» и далее «Управление размерными стилями».

Текущий стиль нужно отредактировать, задав необходимые настройки. В настройках линий необходимо указать цвет и тип линий по слою. Вес линий указываем 0,18 миллиметра.

Задаем шаг в базовых размерах 10, затем цвет выносных линий, а также тип первой и второй линии – по слою. Вес линии задаем также 0,18 миллиметра, или 0,2 миллиметра, что не очень принципиально, нулевой отступ от объекта. Переходим к символам и стрелкам.

В данном разделе достаточно настроить размеры стрелки и расположение длины дуги над текстом размера. При желании Вы можете выбрать, как будут выглядеть стрелки. Закрашенная замкнутая стрелка – классический вид. Одна из самых интересных и важных вкладок – текст.

Редактируем цвет и размещение текста. Я предпочитаю вертикальное размещение по центру линии, а ориентацию вдоль линии. Расположение и размер текста размерной линии на чертеже регламентируется, обратите на это внимание. Необходимо отредактировать текстовый стиль, или создать новый, для этого нажимаем многоточие рядом с название стиля по умолчанию. На картинке показано стрелкой и цифрой 1.

Есть выбор настроить текущий стиль, или создать новый. В стиле можно настроить имя шрифта, начертание, высоту символов, степень растяжения и эффекту. Начертание может быть обычным, курсивом, полужирным, полужирным курсивом. Значение высоты можно выбрать любым, но обращайте внимание на регламентации. Степень растяжения чаще всего ставят 0,8. После ввода всех значений, жмем «Применить» и переходим к вкладке размещения.

В размещении не имеет особого смысла вводить изменения. При желании можно задать масштаб размеров по листу и подгонку элементов. Подгонку элементов, если решили задать, то рекомендую размещение вручную.

Основные единицы позволяют определить точность размеров, а также масштаб. В уроке, Как настроить масштаб в Автокаде, я говорил, что при масштабировании размеры изменяются. В разделе основных единиц можно ввести масштабный коэффициент, который будет учитывать масштаб вида.

Точность отвечает за количество символов после запятой. Масштаб оставляем по умолчанию, или назначаем противоположный чертежу, чтобы сразу появлялись истинные значения размеров.

На альтернативные единицы заострять внимание не имеет смысла, так как они используются очень редко, и, при желании, Вы сможете разобраться с ними самостоятельно.

В допусках задаем отклонения для номинального размера.

Выбираем тип размера, или автоматический размер. Для указания диаметра, выбирайте тип размера диаметр, для радиуса, соответственно, радиус. Для редактирования любого размера достаточно дважды по нему щелкнуть левой кнопкой мыши и вносить изменения.

В этом уроке я старался объяснить, как сделать размеры в Автокаде, настроить значения отклонений, размеров и расположения основных элементов. Теперь Вы знаете, как поставить размеры в Автокаде и можете ответить, как изменить размер в Автокаде.

Все, что осталось непонятным, прошу излагать в комментариях внизу страницы.

Размеры в AutoCAD – всё, что нужно знать

Размеры – важная деталь на чертеже. Поэтому я решил написать эту статью о том, что же такое размеры в AutoCAD, как поставить и изменить размеры.

Размер в AutoCAD является сложным объектом, воспринимаемым как единое целое. Он состоит из выносных линий, размерной линии со стрелками (или засечками) и значения размера.

Все размеры принципиально делятся на две группы: линейные и угловые. Линейные размеры характеризуют такие параметры, как длина, ширина, толщина, высота, диаметр, радиус. Угловой размер характеризует величину угла.

Правила нанесения размеров.

Эти правила в нашей стране регламентируются ГОСТ 2.307 – 68. Так что за правилами нанесения размеров Вы можете обратиться туда. Я советую Вам придерживаться этих правил, даже если Вы не профессиональный проектировщик или инженер.

Сейчас я лишь остановлюсь на том, как проставлять те или иные размеры на чертежах в AutoCAD.

Создайте несколько объектов в AutoCAD и повторяйте действия за мной. Я для примера открою план этажа. Кстати более подробно тему размеров я расскрываю в своем бесплатном курсе “Создание проекта в AutoCAD “от идеи до печати”.

На вкладке “Аннотации” на панели “Размер” щелкните мышкой по кнопке “Линейный размер”. Как Вы уже, наверное, знаете, в AutoCAD есть специальные команды вызова инструментов. В нашем случае это команда “РЗМЛИНЕЙНЫЙ”. Попробуйте ввести в командную строку первые буквы команды, например, “РЗМЛ”. Команда сама допишется в командную строку. Теперь нажмите “Enter”.

В командной строке появится соответствующий запрос: “Начало первой выносной линии или :”. Укажите щелчком ЛКМ первую точку размера на объекте, затем вторую.

После этого в командной строке отображается запрос: “Положение размерной линии или [МТекст/Текст/Угол/Горизонтальность/Вертикальный/Повернутый]:”. Т.е. сейчас надо указать расположение размерной линии. По ГОСТ это значение равно 10мм.

Просто отводя курсор приблизительно в то место, где должен располагаться размер, с клавиатуры наберите значение 10. При этом вы увидите, как это значение отобразиться в числовом поле. Теперь не забудьте нажать “Enter”.

Для более быстрой работы, можно не указывать точки размера, а указать часть объекта, которую хотим образмерить.

Для этого в ответ на первый запрос указать начало первой выносной линии просто нажмите “Enter”. У Вас примениться опция “Выбрать объект”.

Теперь Вам надо указать объект, для которого необходимо проставить размер. Например, я укажу внутреннюю стену. И теперь отводя курсор от объекта, следом за ним тянется линейный размер. Здесь положение размерной линии произвольное. Поэтому щелкаем ЛКМ в любом месте.

Всегда обращайте внимание на запросы, которые появляются в командной строке. Ведь почти к каждой команде в AutoCAD есть свои опции.

Опции, которые можно использовать при нанесении размеров.

После простановки второй точки размера – это начало второй выносной линии в командной строке появляется ряд опций – МТекст, Текст, Угол, Горизонтальный, Вертикальный, Повернутый.

Рассмотрим, какие появляются возможности проставления размеров при применении этих опций.

“МТекст”. Эта опция вызывает редактор, с помощью которого можно редактировать размерный текст.

Здесь можно изменять само значение размера. Либо к значению добавлять символы “+-“, “

“Текст”. Данная опция позволяет отредактировать размерный текст в командной строке (без вызова редактора). Полученное значение размера отображается в угловых скобках.

Введите в командную строку новое числовое значение. Также текст можно поменять и в числовом поле. После ввода значения укажите положение размерной линии.

Опция “Угол”. Позволяет изменить угол поворота размерного текста.

Опции “Горизонтальный/Вертикальный”. Позволяет наносить только горизонтальные, либо только вертикальные размеры.

Опция “Повернутый”. Позволяет наносить линейный размер под некоторым углом.

Я думаю, теперь Вам понятно, как проставлять размеры на чертеже. Также не забывайте использовать опции при проставлениии размеров в AutoCAD.

AutoCAD

Знания

Изучите основы и оттачивайте навыки для повышения эффективности работы в AutoCAD

Создание радиальных размеров

Радиальные размеры иллюстрируют значения радиусов и диаметров дуг или кругов; для этих объектов существует также возможность нанесения маркеров центра и центровых линий.

Существует два типа радиальных размеров.

“РЗМРАДИУС”: размер радиуса дуги или окружности; перед текстом размера отображается буква R.

Если угол наклона радиальной размерной линии больше 15 градусов (от горизонтальной плоскости), для размерного текста, расположенного по горизонтали, создается полка выноски, также называемая ломаной линией или площадкой, рядом с размерным текстом.

Управление выносными линиями

При простановке размеров дуги радиальный или горизонтальный размер не обязательно располагается в пределах дуги. При постановке размера после конечной точки дуги может быть проведена выносная линия, повторяющая траекторию дуги. При подавлении (выключении) выносной линии размерная линия радиуса или диаметра проводится через центральную точку дуги, а не к выносной линии.

Системная переменная DIMSE1 управляет отображением выносной линии при размере радиуса или диаметра, когда размер располагается в стороне от конечной точки дуги. Если отображение выносной линии дуги не подавляется, то между дугой и ее выносной линией отображается зазор. Размер зазора определяется системной переменной DIMEXO.

Управление центровыми линиями и метками центра

В зависимости от настроек размерного стиля, маркер центра и центровые линии для размеров радиуса и диаметра создаются автоматически. Они создаются только в том случае, если размерная линия расположена за пределами круги или дуги. Центровые линии и маркеры центра можно создавать напрямую с помощью команды “РЗМЦЕНТР”.

Управлять размером и видимостью осевых линий и маркеров центра можно с помощью системной переменной DIMCEN, а также в диалоговом окне “Размерный стиль”.

Размер центровой линии равен длине сегмента центровой линии, выходящего за пределы круга или дуги. Это также и размер промежутка между маркером центра и началом центровой линии. Размер маркера центра равен расстоянию от центра круга или дуги до конца маркера центра.

Создание размеров радиуса с изломом

Если центр дуги или окружности находится вне пределов компоновки и его отображение в истинном местоположении невозможно, с помощью команды “РЗМИЗЛОМ” можно создать размеры радиуса с изломом – так называемые укороченные размеры радиуса. Исходную точку размера можно задайте в более удобном месте, называемом переопределением положения центра.

Углом ломаной линии по умолчанию можно управлять в диалоговом окне “Размерный стиль” в разделе “Ломаная размера радиуса”.

После создания размера радиуса с изломом его, а также положение центра можно изменять следующим образом:

• С помощью ручек для перемещения элементов.
• Изменяя положение элементов с помощью палитры свойств.
• Использование команды “РАСТЯНУТЬ”

В версиях, предшествующих AutoCAD 2006, размеры радиуса с изломом можно просматривать, но не редактировать.
