Итак, сетка – это упорядоченный набор равномерно распределенных по плоскости чертежа точек, предназначенных для упрощения черчения. По умолчанию сетка невидима, но в случае необходимости пользователь может включить ее отображение. Размеры области, покрываемой сеткой, определяются так называемыми границами чертежа. Для настройки размера сетки и ее шага (то есть расстояния между точками) лучше сделать сетку видимой, а затем изменить масштаб изображения с помощью инструментов Уменьшить и Увеличить. После масштабирования можно изменить границы чертежа, обозначенные сеткой. Однако сначала мы отключим изображение пиктограммы ПСК, как было обещано в главе 1.

1. Выберите из меню команду Вид » Отображение » Знак ПСК » Вкл. или введите в командном окне команду Знак ПСК. а затем Откл. Пиктограмма ПСК исчезнет.

2. Выберите из меню команду Вид » Зумирование » Границы либо введите в командном окне команду Показать. а затем Границы или просто по. а затем – г. Масштаб изменится так, чтобы сетка занимала всю область черчения (пока она невидима, но масштабирование все равно произойдет).

3. Переместите указатель-перекрестие в строку состояния и щелкните на кнопке-индикаторе Сетка. Кнопка Сетка станет нажатой, а в области черчения появятся точки (рис. 3.4). Эти точки и есть сетка. По умолчанию она нанесена с шагом 10 единиц вправо и вверх от точки (0.0,0.0) до точки с координатами (420.0,290.0).

Рис. 3.4 Область черчения AutoCAD, масштабированная по границам созданной по умолчанию сетки

4. Для лучшего обзора всей сетки в целом воспользуемся инструментом Увеличить. предназначенным для увеличения масштаба (то есть для уменьшения изображения и увеличения области обзора). Выберите из меню команду Вид » Зумирование » Где искать. Теперь мы словно поднялись над областью черчения, вследствие чего сетка станет меньше, а ее шаг – реже.

5. Для того чтобы точки сетки были расположены гуще (то есть отображались всегда через каждые 10 единиц, а не через 50, как сейчас), введите в командном окне GRIDDISPLAY, а затем 4. Точки сетки примут вид, показанный на рис. 3.5. Размеры сетки останутся теми же – поместите указатель-перекрестие сначала в левый нижний угол сетки, а затем в правый верхний. Эти точки по-прежнему будут иметь координаты (0.0,0.0) и (420.0,290.0), соответственно.

Рис. 3.5 Сетка в увеличенном масштабе

6. Щелкните на кнопке-индикаторе ШАГ (она находится в строке состояния рядом с кнопкой-индикатором Сетка ). Поместите указатель-перекрестие на сетку и попробуйте перемещать его по горизонтали или вертикали. Вы заметите, что указатель начал двигаться скачкообразно, останавливаясь на точках сетки с шагом 10 единиц. Как вы догадались, кнопка-индикатор ШАГ управляет режимом привязки указателя к точкам сетки, который сохраняется даже в том случае, когда указатель-перекрестие находится за пределами сетки.

Сетка – это достаточно полезное средство AutoCAD. Например, введя команду GRIDDISPLAY 0, вы включите режим вычерчивания линий только в области, покрытой сеткой (включать этот режим автор вам не рекомендует, поскольку выгоды от этого режима сомнительны). Однако в большинстве случаев пользователи AutoCAD предпочитают создавать чертежи без привязки к размерам сетки, используя последнюю лишь в качестве средства визуализации границ чертежа.

Кстати, раз речь зашла о границах чертежа, самое время заняться их настройкой, используя отображаемую на экране сетку для визуального контроля выполняемых операций. Поскольку детская комната, чертеж рабочей зоны которой мы будем разрабатывать в оставшейся части книги, имеет размер 2,85 × 4,90 м, нам нужно установить для сетки размер 4900 × 2850 мм. Поскольку сетка соответствует границам чертежа, для решения этой задачи нам нужно изменить эти границы.

Видео

Как Убрать Сетку В Автокаде:

Другие статьи, обзоры программ, новости

Вопросы и ответы

Не нашли подходящей статьи, чтобы задать вопрос в комментариях? Значит вам сюда!

Здесь вы можете задать вопрос по работе в программах ArchiCAD, 3ds Max, V-Ray, репетиторству, дизайн-проектам и другим родным темам сайта. Постараюсь отвечать по возможности оперативно, насколько позволяет рабочий график. Ну, если, конечно, сам знаю ответ на вопрос, все-таки не всезнайка. В таких случаях буду рад, если знающие люди помогут с правильным ответом.

Чтобы получить ответ на вопрос максимально быстро, постарайтесь предельно четко и грамотно сформулировать суть проблемы. Довольно трудно бывает понять предложения совсем без знаков препинания и нетрадиционным порядком слов.

Вопросы и ответы: 318 комментариев Навигация по комментариям

Здравствуйте! Подскажите, пожалста, как натянуть материалы на скачанный объект, если их несколько на одном объекте. Те материалы, с которыми скачиваю, не визуализируются, даже если они есть в архиве.(

Здравствуйте. Посмотрела видеоурок построение крыши в архикад 15. У меня контур крыши не прямоугольный как у Вас, а очень даже многоугольный со всякими западаниями и выступаниями.В частности выступающие восьмигранники и т.д. Конек получился не ровная линия, а ломанная. При наводке на разные точки зигзообразного конька, панелька с: перемещения горизонтального конька, растяжение, смещение по вертикали, не выскакивает, а выскакивает «простая»: тиражирование, перемещение по горизонтали и т.д. Правда выскакивает не «простая» панелька, когда я навожу на слуховое окно, оно гораздо ниже, чем весь остальной конек. Как мне выровнять в одну линию конек?

Здравствуйте. К сожалению, отредактировать зигзагообразный конек сложной крыши напрямую невозможно, он автоматически получается по биссектрисе угла между базовыми линиями. Команды, о которых вы пишете, доступны только для горизонтального конька. Вы можете построить основную крышу с горизонтальным коньком, подредактировать по возможности, а остальные части достроить другими крышами и отсечь лишнее командой «Отсечь элементы крышей/оболочкой» или операциями над объемными элементами.

Не полностью восьмигранники торчат, разного размера, а часть ввиде эркера, т.е. три стороны восьмигранника, угловой пять сторон.

Как в Автокаде сделать белый фон?

Автокад (AutoCAD) – это очень популярная программа, для создания чертежей, 2D и 3D моделирования. Наверняка каждый пользователь, только что установивший себе данную программу видел у себя вот такой черный фон (Для примера используется Autodesk AutoCAD 2011 на русском языке).

Я вам покажу, как изменить настройки программы автокад. Как сделать белый фон.

Итак, начнем с начала. Следуйте моим шагам и у вас все получится.

1) На любом свободном месте, на листе чертежа нажмите правой клавишей мыши и в открывшемся списке выберите «Настройка».

2) Вам откроется новое окно.

3) Выберите в нем вкладку «Экран».

4) Далее выберите кнопку «Цвета».

5) Открывается другое окно.

6) В нем вам нужно будет изменить лишь один показатель. В списке «Контекст» выберите строку «Пространство 2D модели». Измените показатель цвета с «33,40,48» (черный), на «Белый». Затем нажмите «Принять».

7) Сохраните внесенные изменения в настройках кнопкой «Ок».

8) Фон вашей программы должен стать белого цвета.

Поздравляю! Вы успешно изменили фон программы.

Если вас смущает сетка, возникшая на экране, то не пугайтесь, ее легко убрать. Внизу интерфейса программы найдите кнопку «Отображение сетки» и сделайте ее неактивной, нажав на нее один раз левой клавишей мыши.

Тогда ваша программа станет выглядеть вот так:

Вот и все. Желаем вам успехов в работе с программой AutoCAD.

Как поменять фон в Автокаде (AutoCAD)

Автор: Алексей Меркулов / 31/03/2016 / 46753

У многих возникает вопрос «Как поменять цвет фона в Автокаде?». В программе AutoCAD изменить фон не тяжело. При начальных настройках пространство модели имеет черный цвет. И не смотря на то, что яркость экрана при черном цвете рабочего пространства намного меньше, и тем самым меньше нагрузка на глаза, для многих белый фон в автокаде более привычный. Он ассоциируется с чертежным листом.

Стоит отметить, что в автокад цвет фона оказывает немалое воздействие на продолжительность работы в данной программе. Как изменить фон в автокаде, чтобы облегчить себе труд и уменьшить нагрузку на глаза? А от этого зависит продуктивность. Задумайтесь об этом! Мы вам поможем разобраться с программой Автокад, получите курс «Автокад для чайников «!

Как поменять фон в Автокаде с черного на белый?

Чтобы изменить цвет фона в Автокаде, нужно вызвать окно «Параметры». Существует несколько способов это сделать — изменить цвет фона в автокаде. Щелкните на пустом месте пространства чертежа правой кнопкой мыши (ПКМ) > «Параметры», как показано на рис.

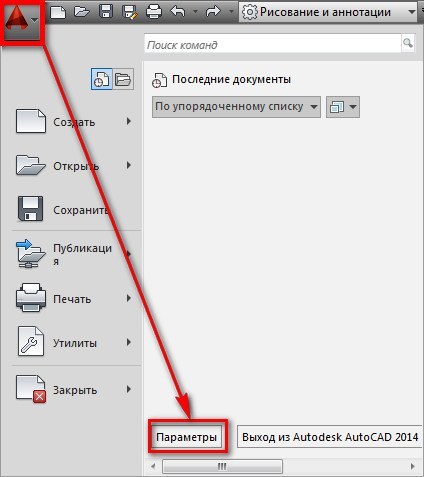

Также можно выбрать меню «Приложение» (в левом верхнем углу программы).

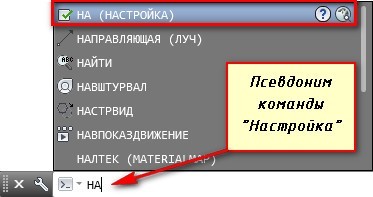

Чтобы ответить на вопрос «Как поменять фон в автокаде?» — также можно использовать командную строку. Для этого необходимо ввести команду «НАСТРОЙКА» или ее псевдоним «НА…». Затем нажать Enter.

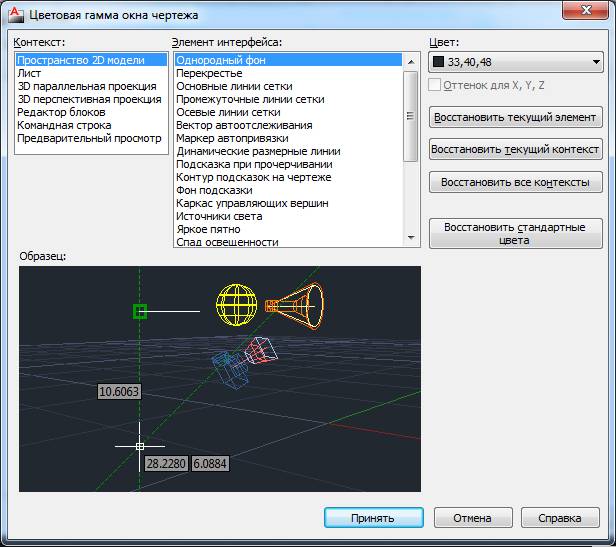

Какой бы из способов вы не выбрали, откроется диалоговое окно «Параметры». Чтобы черный фон в Автокад (который стоит по умолчанию) изменить на другой цвет фона, нужно перейти на вкладку «Экран» > «Цвета».

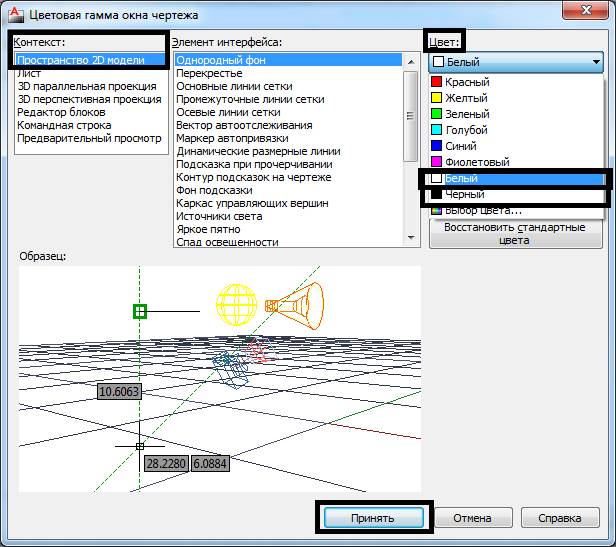

В открывшемся окне «Цветовая гамма окна чертежа» в первую очередь необходимо выбрать пространство, которое будем настраивать, а затем элемент интерфейса. Т.к. нас интересует вопрос, как сделать фон в Автокаде другого цвета и как поменять фон в Автокаде для начинающих. то оставим активным «Пространство 2D-модели», а элемент интерфейса «Однородный фон». Вам достаточно выбрать подходящий цвет (в нашем случае ? белый).

Теперь на Образце можно посмотреть, как будет выглядеть вAutoCAD белый фон. Обязательно нажмите кнопку «Принять», чтобы сохранить все настройки.

Теперь вы знаете, как в Автокаде изменить фон. Настоятельно советуем рассмотреть самостоятельно другие варианты цветовой гаммы для различных элементов интерфейса Автокад, чтобы поменять цвет фона. Однако знайте, что цвета фона в Автокаде, подобранные по умолчанию, вполне приемлемы и удобны для работы в программе. Как сделать белый фон в Автокаде или любой другой ? теперь для Вас не проблема!
