Как отменить сохранение в автокаде

Как Сохранить Автокад в ПДФ

Сохранить автокад в пдф

AutoCAD

В этой статье, как сохранить чертеж автокад в PDF.

Итак, в каких случаях надо сохранить чертеж автокада в PDF? Если надо открыть чертеж на компьютере, где не установлена программа AutoCAD. Кроме того, иногда надо отправить чертеж заказчику предварительно, без возможности редактирования. Лучше всего в таких случаях сохранить чертежи AutoCAD в pdf.

Видеокурсы по обучению программе AutoCAD

Предлагаем вам посмотреть видео с нашего канала. В нем наглядно и на примерах показано как сохранить файл автокад в PDF.

Другие статьи по теме AutoCAD

Кроме этой статьи, на сайте также есть и другие советы по работе в автокаде. Здесь вы найдёте много интересного о работе в AutoCAD и других программах.

Приглашаем в наш канал на youtube:

Чтобы не пропустить новые статьи, добавьте наш сайт в закладки.

Была ли эта информация полезной? Оставьте комментарий и поделитесь с друзьями.

Как настроить автоматическое сохранение в автокаде

Сохранение чертежей или выбранных объектов выполняется так же, как и в других приложениях. Можно также управлять операциями автосохранения и резервными копиями файлов.

При работе с чертежом рекомендуется периодически сохранять его. Это позволит избежать потери данных при возникновении непредвиденных ситуаций, например, при сбое питания.

Расширением имени файла чертежей является DWG. Пока пользователь не изменит формат файла по умолчанию в окне параметров, чертежи сохраняются в последнем заданном формате. По умолчанию программа создает резервную копию предыдущей версии папки чертежа при каждом сохранении. Опытные пользователи предпочитают использовать функцию создания резервных копий.

Если необходимо вернуться к предыдущей версии файла, можно переименовать файл с расширением BAK, находящийся в папке чертежа, и указать в качестве расширения DWG.

Команды БСОХРАНИТЬ, СОХРАНИТЬКАК и СОХРАНИТЬ

В зависимости от необходимого результата между этими командами существуют некоторые полезные различия.

БСОХРАНИТЬ. Если текущий чертеж был сохранен хотя бы раз, программа сохраняет чертеж и не запрашивает новое имя файла. Если текущий чертеж не сохранялся, отображается диалоговое окно «Сохранение чертежа». Во всех значках сохранения в пользовательском интерфейсе применяется команда БСОХРАНИТЬ.
СОХРАНИТЬКАК. Сохранение копии текущего чертежа под новым именем или в новой папке. Файл с новым именем или в новой папке становится текущим чертежом, а предыдущий чертеж закрывается без сохранения изменений.
СОХРАНИТЬ. Если чертеж ранее сохранялся в AutoCAD, то текущий чертеж сохраняется в файл с заданным именем или в заданной папке, при этом сам текущий чертеж не изменяется. В AutoCAD LT команда СОХРАНИТЬ идентична команде СОХРАНИТЬКАК.

Изменение папки чертежей, используемой по умолчанию

При каждом запуске программы последняя папка, использованная для открытия или сохранения файла, указывается по умолчанию в стандартных диалоговых окнах выбора файлов. Кроме того, можно указать постоянную папку по умолчанию с помощью ярлыка. Подробные инструкции см. в разделе Изменение папки чертежей, используемой по умолчанию ниже.

Операции автосохранения

По умолчанию программа автоматически сохраняет чертеж через 10 минут после последнего сохранения. В диалоговом окне параметров на вкладке «Открытие/сохранение» можно увеличить или уменьшить интервал между операциями автосохранения или отключить автоматическое сохранение. Операции сохранения обычно выполняются поэтапно, что значительно быстрее, чем процесс полного сохранения больших чертежей. Из-за поэтапного сохранения размер файла временно увеличивается до момента выполнения полного сохранения, вызываемого системной переменной ISAVEPERCENT, при этом размер файла чертежа оптимизируется.

Управление размером файлов чертежей

В некоторых случаях размер файлов чертежей может превышать ожидаемый. Ниже перечислены стандартные возможные причины.

Несколько последовательных операций сохранения (см. описание системной переменной ISAVEPERCENT)
Большие области штриховки, особенно если они были разнесены
Большие 3D-сети
Неиспользуемые стили линий DGN или других лишние данные
Большое количество объектов-заместителей
Большое количество определений блоков или несколько определений блоков большого размера
Большое количество масштабов, определенных для видовых экранов листа, компоновок страницы и вывода на печать (команда СПИСМАСШТРЕД)
Большое количество фильтров слоев (см. описание команды ФИЛЬТР)
Большое количество зарегистрированных приложений

Большинство из этих проблем можно устранить с помощью команды ОЧИСТИТЬ или -ОЧИСТИТЬ. Для устранения проблем можно также выполнить следующее.

Удалить все поврежденные объекты с помощью команды ПРОВЕРИТЬ
Выбрать все объекты с помощью команды ПБЛОК и сохранить их в новом файле чертежа
Сохранить чертеж в формате DXF (параметр ASCII) для дальнейшего изучения в текстовом редакторе (дополнительно)

Рекомендуется создать несколько чертежей меньшего размера. Используйте команду ССЫЛКА, чтобы объединить их в главный чертеж, а затем продолжайте работу с чертежами меньшего размера.

Сохранение чертежей в учетной записи облака

Хранение данных в облаке стало популярным, так как облачные хранилища дают больше возможностей для доступа, защищают файлы и обеспечивают надежное резервное копирование.

Сведения об использовании учетной записи на портале Autodesk Account см. в разделе Удаленный доступ к чертежам.
Сведения об использовании коммерческих облачных хранилищ см. в разделе Использование облачного хранилища для чертежей.

Международное сотрудничество

При совместном использовании файлов чертежей с офисами и компаниями в других странах имена файлов чертежей могут содержать символы, отсутствующие в других языках.

Если файл чертежа создан в версии операционной системы с другим языком, происходит следующее:

В любом случае можно открыть файл чертежа в продуктах на основе AutoCAD 2007 и более поздних версий.

Если установлен соответствующий язык, символы имени файла видны в проводнике Windows или Проводнике.
Если язык не установлен, то символы имени файла отображаются в проводнике Windows или Проводнике в форме прямоугольников и на экран выводится диалоговое окно с запросом на установку языкового пакета.

AutoCAD

Установка параметров сохранения файлов чертежа (DWG) и файлов графического обмена (DXF).

Список параметров

Отображаются следующие параметры.

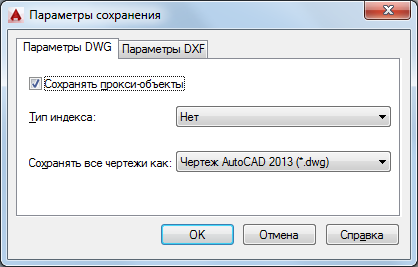

Вкладка «Параметры DWG» (диалоговое окно «Параметры сохранения»)

Управление отображением сторонних объектов, типом индекса чертежа (недоступно в AutoCAD LT), а также задание формата файлов по умолчанию для сохранения чертежей.

Сохранять прокси-объекты

При сохранении файла чертежа в более раннем формате или чертеже, в котором содержатся сторонние объекты (объекты из других приложений), для записи в файл прокси-объектов для сторонних объектов следует установить флажок «Сохранять прокси-объекты». (системная переменная PROXYGRAPHICS)

Если флажок не установлен, в файле чертежа сохраняются только контуры сторонних объектов.

При сохранении файла чертежа, содержащего ссылки DWF на чертежи в формате прежних версий этот переключатель не действует на подложки DWF, так как они не отображаются как прокси-объекты или в виде контура.

Тип индекса (недоступно в AutoCAD LT)

Позволяет определить, следует ли создавать слоевые и пространственные индексы при сохранении чертежа. Индексы используются для повышения скорости работы в процессе подгрузки внешних ссылок. Применение индексов незначительно увеличивает время сохранения чертежа.

Ни слоевые, ни пространственные индексы не создаются при сохранении чертежа.

Загружаются только объекты включенных и размороженных слоев.

Загружаются только объекты, находящиеся в пределах контура подрезки.

Слоевой и пространственный

Загружаются только объекты, находящиеся на включенных и размороженных слоях и расположенные в пределах контура подрезки; это позволяет повысить скорость загрузки чертежа.

Сохранять все чертежи как

Задание формата файлов, используемого по умолчанию для сохранения чертежей. Можно также задать этот параметр на вкладке «Открытие и сохранение» в диалоговом окне «Параметры».

Для получения более подробной информации см. раздел «ПАРАМЕТРЫ».

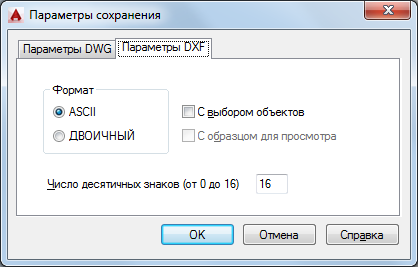

Вкладка «Параметры DXF» (диалоговое окно «Параметры сохранения»)

Установка параметров сохранения файлов графического обмена.

Задание формата создаваемого файла (ASCII или двоичный). Файлы DXF формата ASCII могут загружаться в текстовые редакторы; они совместимы с более широким спектром приложений. Файлы DXF двоичного формата более компактны. Чтение и запись операций с помощью файлов двоичного формата выполняется быстрее, чем при использовании файлов формата ASCII.

Позволяет определить, какие объекты записываются в файл DXF: только выбранные объекты или все объекты чертежа. Если выходной файл содержит только выбранные объекты, добавляются определения блоков только из выбранных вхождений блоков.

Управляет сохранением миниатюр вместе с чертежом. (системная переменная THUMBSAVE)

Число десятичных знаков

Сохранение файла с заданной точностью. По умолчанию точность обычно равна требуемой; однако, возможно, потребуется увеличить это значение для некоторых чертежей или приложений. Преимуществом низкой точности является уменьшенный размер файла и в некоторых случаях защита интеллектуальной собственности.

AutoCAD

Не удалось извлечь оглавление

Сохранение чертежей

Изменение папки чертежей, используемой по умолчанию

Доступ к чертежам в удаленном режиме

Можно сохранять и открывать файлы чертежей в приложении Autodesk в интернете и на мобильных устройствах, которое доступно с любого устройства, подключенного к интернету. Эта функция главным образом предназначена для удобного доступа к файлам чертежей с удаленных устройств вместо отправки файлов на свой адрес электронной почты.

Команды сохранения и открытия файлов из учетной записи в интернете доступны на панели быстрого доступа.

Максимальный размер файла зависит от учетной записи. Для бесплатных учетных записей поддерживаются файлы размером до 10 МБ. Внешние ссылки на чертежи не поддерживаются.

При совместном использовании копий файлов следует помнить, что управление версиями осуществляется только по дате и времени. Одновременное редактирование одного файла на нескольких устройствах может привести к проблемам с управлением версиями.

Операции автосохранения

Управление размером файлов чертежей

Несколько последовательных операций сохранения (см. описание системной переменной ISAVEPERCENT)
Большие области штриховки, особенно если они были разнесены
Большие 3D-сети
Неиспользуемые стили линий DGN или других лишние данные
Большое количество объектов-заместителей
Большое количество определений блоков или несколько определений блоков большого размера
Большое количество масштабов, определенных для видовых экранов листа, компоновок страницы и вывода на печать (команда СПИСМАСШТРЕД)
Большое количество фильтров слоев (см. описание команды ФИЛЬТР)
Большое количество зарегистрированных приложений

Удалить все поврежденные объекты с помощью команды ПРОВЕРИТЬ
Выбрать все объекты с помощью команды ПБЛОК и сохранить их в новом файле чертежа
Сохранить чертеж в формате DXF (параметр ASCII) для дальнейшего изучения в текстовом редакторе (дополнительно)

Международное сотрудничество

Если файл чертежа создан в версии операционной системы с другим языком, происходит следующее:

В любом случае можно открыть файл чертежа в продуктах на основе AutoCAD 2007 и более поздних версий.

Если установлен соответствующий язык, символы имени файла видны в проводнике Windows.
Если язык не установлен, то символы имени файла отображаются в проводнике Windows в форме прямоугольников и на экран выводится диалоговое окно с запросом установки языкового пакета.

Файлы bak в Автокаде

Наверняка вы замечали, как при работе в Автокаде над каким-либо проектом, после сохранения файла чертежа *.dwg, в этой же папке появляется еще один файл, который имеет расширение *.bak.

Разберем, что такое файлы bak в Автокаде и когда они могут пригодиться.

В AutoCAD файл bak является резервной копией чертежа. Если данное расширение вручную поменять на *.dwg, то файл без проблем откроется в Автокаде и будет содержать чертеж со всеми объектами. Эти файлы создаются по умолчанию, т.к. в «Настройках» установлена галочка напротив «Создавать резервные копии» (см. рис.).

Как настроить автосохранение в Автокаде?

В резервную копию информация вносится не сразу, а тогда, когда осуществляется пересохранение основного файла. Чтобы организовать работу в программе AutoCAD максимально эффективно, придерживайтесь следующего алгоритма:

1. Начиная работу над новым чертежом, сразу же сохраните его в компьютере («Файл»– «Сохранить»).

2. В командной строке пропишите «НАСТРОЙКА», нажмите Enter и в открывшемся диалоговом окне перейдите на вкладку «Открытие/Сохранение». Убедитесь, что установлена галочка напротив «Создавать резервные копии», а также выполняется автосохранение в Автокаде.

3. Настройте автосохранение AutoCAD. Оптимальное время 15-20 мин.

4. Помните, что Поэтому никогда не пренебрегайте пунктом №1.

Советую в разделе «Сохранение файлов» выбрать «Сохранять в формате» — AutoCAD 2004 или 2007, чтобы в дальнейшем вы могли открывать файл в более ранней версии.

Теперь вы знаете, как открыть bak в Автокаде, и понимаете, насколько данный файл может быть полезен, т.к. позволяет избежать потери данных из-за непредвиденных ситуаций.

CadSupport

Все о BIM, CAD, ERP

Файлы автосохранения автокад

Обычно для восстановления автосохранения после какого-то сбоя в программе хватает средств автоматического восстановления, но в некоторых случаях есть необходимость обратиться к файлам автосохранения самостоятельно, здесь мы рассмотрим как это можно сделать.

Путь к файлам автосохранения автокад

По умолчанию путь к папке с файлами автосохранения имеет следующий вид:

В самой папке находится много всего, но нас интересуют файлы с расширением .sv$ и .bak

имя-файла.sv$ — собственно сам файл автосохранения, при необходимости можно поменять расширение на .dwg и открыть его как обычный чертеж.

имя-файла.bak — тоже файл чертежа, но здесь сохраняется состояние чертежа в момент открытия. Смысл в том что мы открыли файл, внесли изменения, не закрывая, эти изменения пару раз сохранили, а потом вдруг стало ясно что все было зря. Вот тогда мы можем вернуться к файлу в момент его открытия. Собственно тоже достаточно поменять расширение.

Как поменять папку автосохранения автокад

Чтобы поменять папку по умолчанию например на C:\Temp, необходимо:

Инструменты\Опции\ либо команда _options
В открывшемся окне идем во вкладку Файлы
Ищем пункт Автоматическое сохранение файлов,
Раскрываем его и выделяем строку с положением по умолчанию
Жмем кнопку обзор, и выбираем новое положение для папки автосохранения
После чего нажимаем кнопку применить,либоОК

Другие интересные материалы по теме Автокад

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Как из Автокада сохранить в PDF?

Наверняка для некоторых будет настоящим открытием то, насколько мощный и функциональный такой формат, как PDF. Часто именно его выбирают для электронного документообмена, поэтому рассмотрим варианты того, как из Автокада сохранить в PDF.

В первую очередь, доступность означает, что любой документ, сохраненный в формате PDF, может быть открыт на любом устройстве, даже смартфоне. Это исключает необходимость, например, заказчику устанавливать себе лицензионные программные комплексы для инженерных работ. Программ для просмотра PDF великое множество, большинство из них бесплатны.

Под неизменяемостью подразумевается то, что в созданном PDF файле не разбегутся в разные стороны слова текстов, не случится никакого искажения изображений в графическом материале. Стоит отметить, что в сам файл будет зашит даже шрифт, который откроется на любом компьютере, даже если такого не установлено. К тому же, далеко не каждый сможет внести свои правки в такой документ, так что его можно будет даже считать относительно безопасным, особенно настроив права доступа.

В Автокаде существует несколько вариантов того, как сохранить чертеж в PDF формате. В отличие от Компаса, сохранение файлов Автокада в PDF происходит более сложным образом.

Сохранение листов чертежей в PDF с помощью виртуального принтера

Текущий способ подходит как для обычной печати, так и для создания PDF файла. Чтобы из Автокада сохранить в PDF, нужно осуществить настройки параметров листов, которые нужны для оформления и дальнейшей печати чертежей. Созданные листы отображаются в левом нижнем углу программы (рис. 1). После нажатия правой кнопки мыши по интересующей вкладке, переходим в «Диспетчер параметров листов» (рис. 2). Далее в новом окне нужно создать новый набор параметров листа, щелкнув по одноименной кнопке, в другом окне ввести название для шаблона листа (рис. 3).

В появившемся окне (рис. 4), необходимо выставить следующие настройки:

выбрать имя «Принтера» — DWG to PDF. Если в случае обычной печати — выбрать текущее физическое устройство.
в поле «Формат листа» выбрать тот, на котором оформлен чертеж, причем лучше всего выбирать пресеты с дополнением «Без полей.
В «Области печати» выбирается та зона чертежа, которая будет видна в конечном итоге. Иными словами, выбрав «Лист», будет отпечатан заданный ранее лист (рис. 1), рамка — то, что будет выделено пользователем.
Масштаб выбрать 1:1, так как скорее всего чертеж уже будет оформлен с необходимым масштабом и окружен рамкой с основной надписью.
Таблица стилей печати — выбрать monochrome.ctb, чтобы чертеж был в черно-белом исполнении.
Качество — параметры сглаживания и четкости выводимого изображения чертежа в PDF.
Параметры печати — отметить нужные пункты, не забыв активировать учитывавшие веса линий и стилей печати.
Ориентация чертежа — вертикальная или горизонтальная.

После того, как настройки выставлены, в левом нижнем углу есть кнопка «Просмотр», нажав на которую, можно посмотреть итоговый результат подготовки к печати. Чтобы выйти из этого режима сверху слева есть крестик (рис. 5). В диспетчере параметров листов появится свежесозданный набор настроек, после чего его необходимо установить (рис. 6).

Финальным этапом является вызов функции «Печать» (рис. 7). Появляется уже знакомое окно (рис. 4) с уже выставленными ранее настройками листа, после чего остается нажать кнопку «ОК», а затем выбрать место на диске, куда будет сохранен PDF.

Как из Автокада сохранить в PDF с помощью экспорта?

Иной способ из Автокада сохранить в PDF гораздо более простой, осуществляемый с помощью функции экспорта (рис. 8). Единственный нюанс, в таком варианте создания PDF не получится сохранить просто область в поле чертежа, необходимо создание листов, ведь только их этот режим и поддерживает.

Особое внимание при настройке сохранения PDF следует уделить параметрам листа, которые изменяются уже вышеописанными способами в соответствующем окне (рис. 9). После нажатия «Сохранить» создастся файл PDF в выбранной директории.

Таким образом, могу сказать, что из Автокада сохранить в PDF очень даже непросто, особенно новичку.

Сохранение файлов в автокаде

Документы с расширением *.sv$ – это файлы автосохранения Автокада. Не стоит путать эти файлы с временными, которые имеют расширение *.sс$. Давайте раз и навсегда разъясним что к чему: пользователь может отключить автоматическое сохранение (читать подробнее про настройку автосохранения), а вот временный файлы Автокада создаются всегда, не зависимо от настроек и нужны они, чтобы программа нормально функционировала. Отключить их создание нельзя, но временные файлы AutoCAD *.sс$ сами удаляются, если работа в программе нормально завершается.

При аварийном окончании работы эти файлы сохраняются на вашем компьютере в специально отведенном месте на диске. Учтите, что открыть их путем переименования расширения вручную на *.dwg не получится. Однако для нас при восстановления чертежей они не представляют особого интереса. Поэтому сконцентрируем все внимание на файлах автосохранения (*.sv$). Читайте про процесс восстановления чертежей с помощью этих файлов.

Почему у файлов автосохранения (*.sv$) такое сложное название?

Ранее мы определились, что в случае, если активна опция автосохранения файлов, программа по истечению установленного временного интервала сохраняет чертеж в специальную папку. При этом имя автосохраненного файла генерируется автоматически и, отчасти, случайным образом. Форма записи имеет следующий вид:

Где хранятся файлы автосохранения Автокад?

Диспетчер восстановления чертежей Автокад открывает файлы автосохранения по умолчанию. Однако бывает так, что в Диспетчере нет подходящего файла, т.к. он имеет очень позднюю дату сохранения.

Теперь вы знаете, где хранятся временные файлы Автокада, файлы автосохранения и резервные копии. Поэтому, если случилось так, что в испорчен файл Автокад, его можно восстановить посредством изменения расширения с (*.sv$) на (*.dwg) или (*.bak) на (*.dwg).

При работе в AutoCAD иногда возникает необходимость сохранить чертеж в более ранней версии — например, Вы работаете в 2017-м, а Ваши смежники/клиенты — в AutoCAD 2009.

Формат dwg файлов изменяется примерно раз в три года, иногда реже. Например, есть версии 2000, 2004, 2007, 2010, 2013 и самая последняя на данный момент — 2018. AutoCAD 2009 по умолчанию будет сохранять файлы в dwg 2007, а Ваш 2017-й — в dwg 2013. Поэтому, чтобы клиенты смогли открыть Ваш проект, Вы каждый раз вынуждены пересохранять его в более раннюю версию через «Сохранить как» («Save As»), выбирая нужный формат файла в самой нижней строке окна сохранения:

И если делать это приходится довольно часто (большинство Ваших клиентов просят присылать чертежи в формате 2007 или 2010), имеет смысл один раз настроить сохранение в более ранней версии и просто забыть про эту проблему.

Заходим в «Настройки» программы — правая кнопка мыши в любом месте графической зоны и выбираем пункт «Параметры»:

Далее идем в раздел «Открытие/Сохранение» и в выпадающем списке выбираем формат файла для сохранения по умолчанию (у меня это «чертежи AutoCAD 2010») и жмем «Ок»:

Теперь все Ваши чертежи по умолчанию будут сохранятся в нужном Вам формате. Маленькая и простая настройка, а жизнь упрощает ощутимо!

Статья была Вам полезна? – жмите Лайк — мне будет приятно 😉

После того, как чертеж готов к выводу на печать, его необходимо сохранить (если вы не сделали этого ранее). Я рекомендую сохранять чертеж в AutoCAD постоянно, и делать это по этапам. Отдельный этап работы – отдельный файл. Это нужно для того, чтобы при совершении ошибок, вы всегда могли откатиться назад. Без потери времени в работе.

Как сохранить чертеж в Автокаде?

Сохранение чертежа в Автокаде ничем не отличается от сохранения в любом приложении Windows. В выпадающем меню “Файл” есть пункты, «Сохранить” и “Сохранить как”. Разница между ними в том, что функция “Сохранить как” каждый раз предлагает задать имя файла, когда “Сохранить” сохраняет в уже имеющейся файл.

Чтобы ускорить процесс сохранения, можно пользователя комбинацией клавиш CTRL+S. Так же можно пользоваться значками на панели инструментов.

Форматы сохранения AutoCAD

В AutoCAD существует возможность сохранения вашего проекта в нескольких форматах.

DWG – Файл чертежа.

DWT – Файл шаблоны чертежа.

DXF – Векторный графический файл. Используется для обмена графикой с другими САПР.

Создать новый файл AutoCAD.

Новые чертежи в AutoCAD создаются путем выбора шаблонов. См. рис. Данные шаблоны можно и нужно заготавливать в соответствии со спецификой ваших работ.

В данной статье мы рассмотрели как сохранить чертеж в Автокаде, на этом все, до встречи в следующих статьях.
